9.4 多台同步测量 （并列同步测量） 106
9.4
多台同步测量 （并列同步测量）
105
3
9
第 9 章 外部控制
使用外部控制端子，可进行多台本仪器的同步运行。
同步运行方法包括以下 2 种。
9.4 多台同步测量 （并列同步测量）
GND
EXT.TRIG
TRIG OUT
GND
将所有的仪器都设为主机。
将所有仪器的外部触发都设为 [ON]。
只要所连接的某 1 台仪器开始触发，其他仪器
也开始触发。
如果连接的仪器过多，仪器之间的触发时间偏
差则会增大。

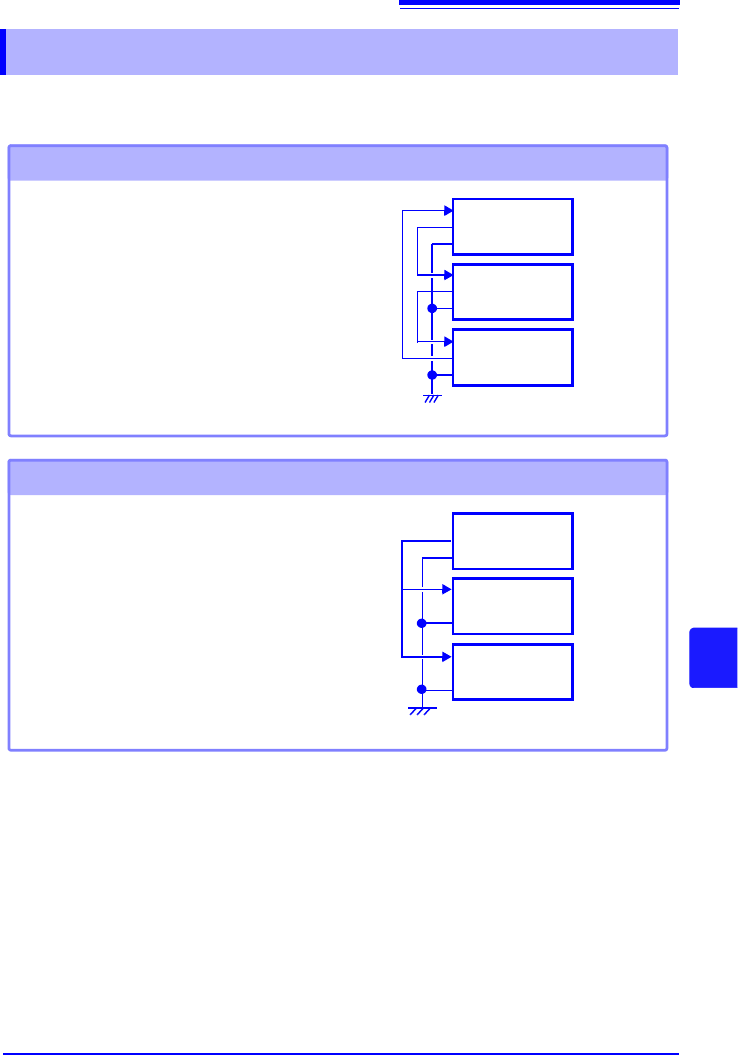

菊花链 （daisy chain）运行
连接举例
EXT.TRIG
TRIG OUT
GND
EXT.TRIG
TRIG OUT
GND
GND
EXT.TRIG
TRIG OUT
GND
将 1 台仪器设为主机，其他仪器设为副机。
仅将副机的外部触发设为 [ON]。
将 1 台用作主机 （用于监视触发），在开始触
发的同时，其他仪器也开始测量。
这样可最大限度缩短仪器之间的触发时间偏
差。
并列同步运行
连接举例
EXT.TRIG
TRIG OUT
GND
EXT.TRIG
TRIG OUT
GND
主机
副机
副机
9.4
多台同步测量 （并列同步测量）
106
第
10
章
规格
107
3
10
第 10 章 规格
(1) 主机一般规格
规格 第 10 章
基本规格
测量功能 存储记录，有效值记录
通道数 模拟 2ch + 逻辑 4ch
( 主机标准装备，逻辑 GND 与主机共用 )
储存容量 12 位 ×2M word/ch
最高采样速度 1 MS/s ( 全 ch 同时 )
时间轴精度 ±0.01%( 表示栅格与时间之间的相对误差 )
外部端子 外部触发输入、触发输出、 GND
时钟功能 自动日历、自动判别闰年、 24 小时计时钟
精度 : ±50ppm(0ºC ～ 40ºC)、参考值 : ±10ppm(25ºC)
备份电池使用寿命 时钟、设定条件用 ，约 5 年 (25ºC 参考值 )
精度保证条件 预热时间 30 分钟以上
使用温、湿度范围 0ºC ～ 40ºC、 80%RH 以下 ( 没有结露 )
保证精度的温、湿度范围 23ºC±5ºC、 80%RH 以下 ( 没有结露 )
保存温、湿度范围 -10ºC ～ 50ºC、 80%RH 以下 ( 没有结露 )
精度保证时间 1 年
使用场所 室内使用，污染度 2、海拔高度 2000 m 以下
耐电压 AC3.0 kV( 灵敏电流 2 mA) 1 分钟
( 输入区 - 主机之间，各输入通道之间 )
电源 • Z1005 AC 适配器
额定电源电压 AC100 ～ 240 V ( 考虑 ±10% 的电压波动 )
额定电源频率 50/60 Hz
预计过渡过电压 2500 V
• 9780 电池组 3.6 V
( 注 ) 并用 AC 适配器时，以 AC 适配器为使用优先
• 12 V 系列电池 (DC10 ～ 16 V ( 容许 ±10%))
( 注 ) 电池与主机之间的配线应在 3 m 以内
最大额定功率 30 VA （使用 AC 适配器对 9780 电池组进行充电时）
10 VA （使用 12 V 系列电池对 9780 电池组进行充电时）
3VA （9870 使用电池组时）
连续使用时间 使用 9780 电池组时 约 2 小时 ( 待触发 25 ºC 参考值 )
充电功能 在安装 9780 电池组的状态下，通过连接 AC 适配器可进行充电
充电时间 : 约 200 分 (25 ºC 参考值 )
（注 1） 充电时间因电池规格而异。
（注 2） 可充电的温度范围 : 5 ～ 30ºC
外形尺寸 约 176W×101H×41D mm ( 不含突出物 )
产品保修期 3年
