附录 5 知识 附 12 为了避免在 LCD 显示画面中漏掉正弦波形等的峰值， 利用 采样值再现波形时，请以每 1 周期采样 25 次以上作为大致 标准。 测量极限频率因时间轴量程 而异。 在 1 秒钟之内 对以 200 µ s （固定）采样 周期读入的数据进行 1000 次有效值运算。 记录的数据为 100 个数据 /DI V 。 以 200 µ s 的 周期对 50 Hz 或 60 Hz 的波形 进行采样并利用 3 周期部分的数据计…
附录
5
知识
附 11
附
录

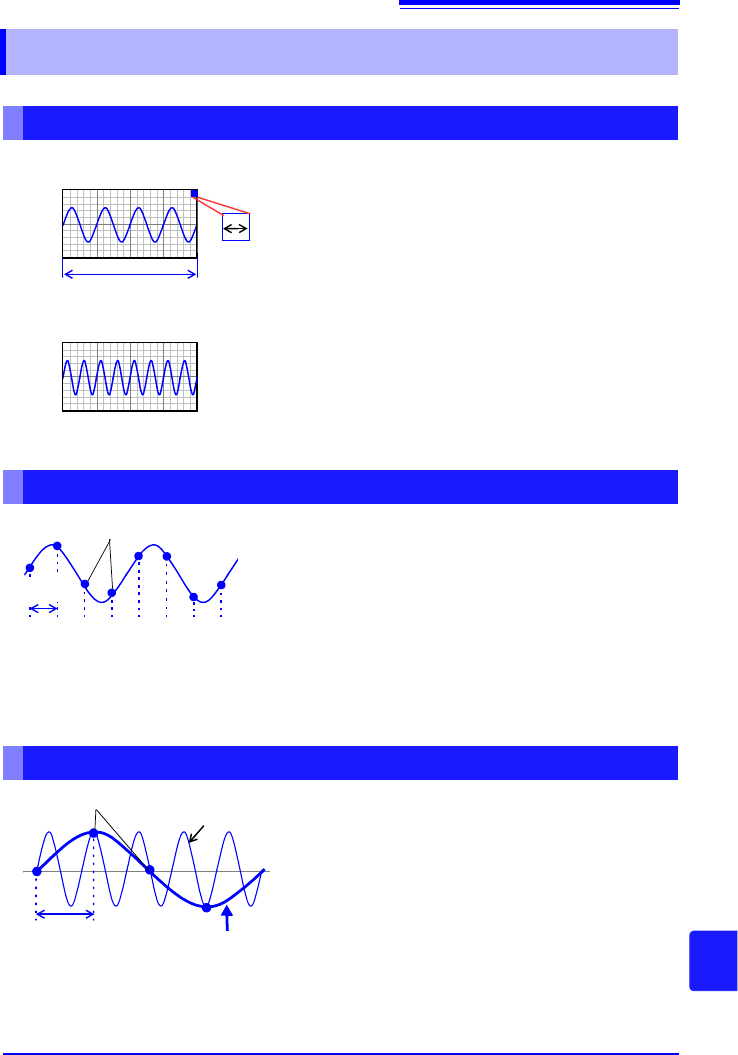

将输入信号波形读取速度按横轴 1div 的时间进行设定。
根据频率和周期计算时间轴量程。
f [Hz] =1/t [s] (f : 频率、 t : 周期 )
( 例 ) 测量频率为 50 Hz 时：
50 [Hz] = 1/t [s]、 t = 1/50 [s] = 0.02 [s] = 20 [ms]
要在画面内 ( 横轴 20div) 显示 5 个周期时， 20 [ms] x 5/20
[div] = 5 ms/div
时间轴量程的选择范围中选择接近计算值的量程。
需要测量瞬时波形等信号变化速度较快的现象时，请尽可
能选择较小的值 （频率为 50 Hz 时，时间轴量程选择比 5
ms/div 更快的量程）。
可在测量期间或测量之后，在时间轴方向上放大或缩小波
形。
本仪器可将输入信号从模拟量转换为数字量，然后在内部
均以数字量进行信号处理。这一A/D转换过程被称为采样。
采样可按一定时间 ( 采样周期 ) 测量信号大小。
这一测量速度被称为采样速度。
单位为 [S/s] ( 可读为每秒采样 )
表示每 1 秒的采样次数，为采样周期的倒数。（1/T）
如果测量信号的变化比采样周期快，则将某频率记录为实
际上不存在边界的滞后信号变化。这一现象被称为混淆现
象。
由于采样周期会因时间轴量程而出现大幅度变化，因此设
定量程时需要注意，以免发生混淆现象。
由于测量极限频率取决于设定的时间轴量程，因此请尽可
能从高速量程开始测量。
记录重复信号时，也可以使用有效的自动量程功能 (
⇒ 第
40 页 )。
附录 5 知识
量程的确定方法 （横轴）
20div
时间轴量程 1div = 5 ms 时
时间轴量程 1div = 10 ms 时
1div
关于采样
采样周期
采样点
测量
关于混淆现象
采样周期
实际输入信号
采样要点
观测波形
因采样周期相对于输入信号的同步过长而
引起混淆现象。
附录
5
知识
附 12

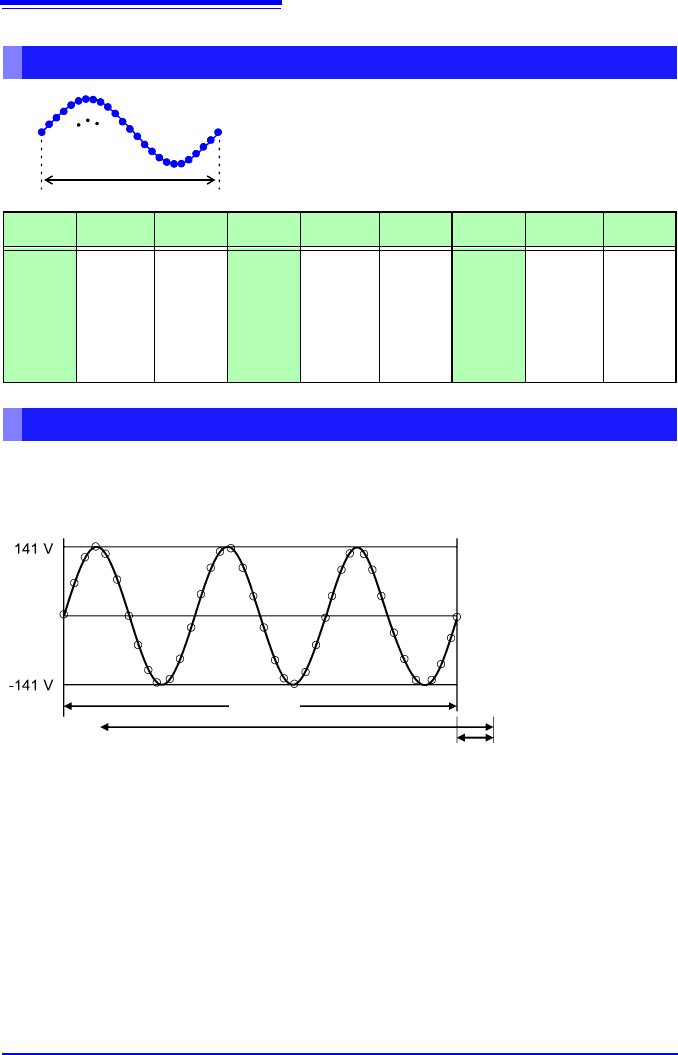

为了避免在 LCD 显示画面中漏掉正弦波形等的峰值，利用
采样值再现波形时，请以每 1 周期采样 25 次以上作为大致
标准。
测量极限频率因时间轴量程而异。
在 1 秒钟之内对以 200 µs （固定）采样周期读入的数据进行 1000 次有效值运算。
记录的数据为 100 个数据 /DIV。
以 200 µs 的周期对 50 Hz 或 60 Hz 的波形进行采样并利用 3 周期部分的数据计算 1 个有效值数据。然
后以 1/1000 秒的间隔运算有效值数据。
从 1000 个有效值数据 /s × 记录间隔 [s] 的有效值数据中取最大值、最小值，作为 1 个采样数据。
(= 包络线记录 )
比如将记录间隔设为 1 min 时，从 1000 × 60 s = 6000 [ 个 ] 有效值数据中取最大值与最小值，作为 1
个采样数据。
测量极限频率
信号的 1 个周期
2
3
23
24
25
1
时间轴
量程
采样周期 测量极限
频率
时间轴
量程
采样周期 测量极限
频率
时间轴
量程
采样周期 测量极限
频率
100 µs/div
200 µs/div
500 µs/div
1 ms/div
2 ms/div
5 ms/div
1 µs
2 µs
5 µs
10 µs
20 µs
50 µs
40 kHz
20 kHz
8 kHz
4 kHz
2 kHz
800 Hz
10 ms/div
20 ms/div
50 ms/div
100 ms/div
200 ms/div
500 ms/div
100 µs
200 µs
500 µs
1 ms
2 ms
5 ms
400 Hz
200 Hz
80 Hz
40 Hz
20 Hz
8 Hz
1 s/div
2 s/div
5 s/div
10 s/div
30 s/div
1 min/div
2 min/div
5 min/div
10 ms
20 ms
50 ms
100 ms
300 ms
600 ms
1.2s
3s
4 Hz
2 Hz
0.8 Hz
0.4 Hz
0.13 Hz
0.067 Hz
0.033 Hz
0.013 Hz
关于有效值记录模式的有效值运算
1/1000 秒
1 个有效值数据的计算
3 周期
附录
6
关于选件
附 13
附
录
详情请垂询销售店 （代理店）或距您最近的营业所。

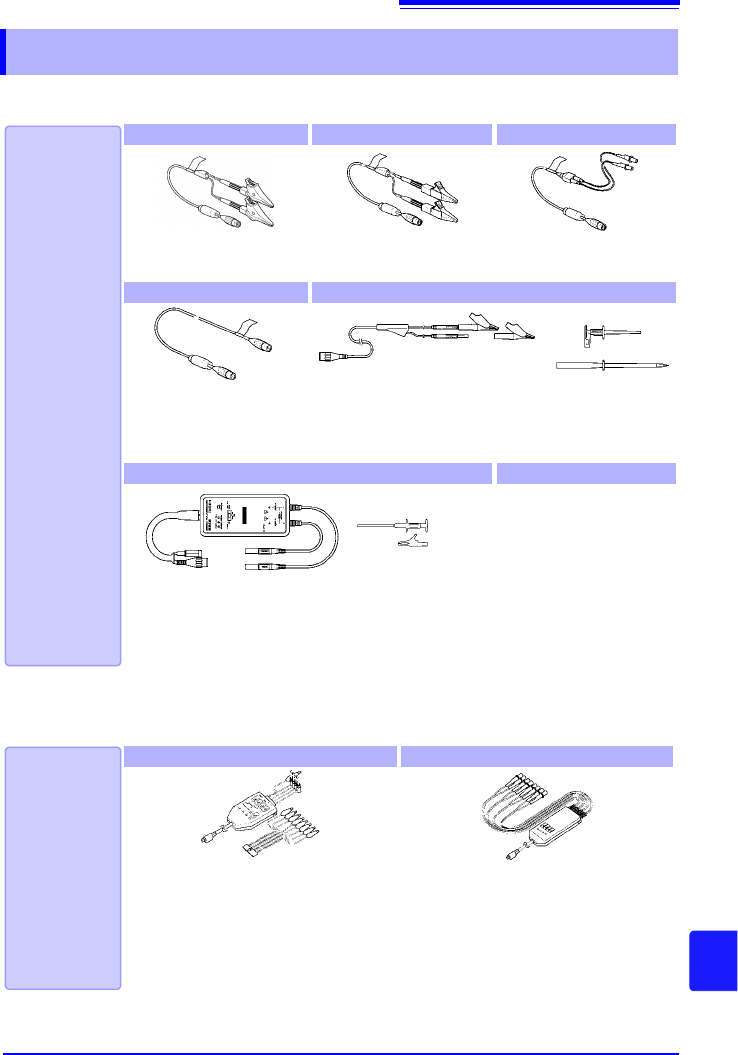

附录 6 关于选件
L9197 9197 L9198
端子间最大额定电压
AC、 DC600 V
端子间最大额定电压
AC、 DC600 V
端子间最大额定电压
AC、 DC300 V
L9217 L9790
端子间最大额定电压
AC, DC300 V
绝缘 BNC - 绝缘 BNC
端子间最大额定电压 AC, DC600 V ( 前端夹子须另选 )
L9790-01 鳄鱼夹
9790-02 抓状夹
9790-03 接点针
9322 差分探头
需要 9418-15 AC 转换器。
高压用、端子间最大额定电压
(CAT II): DC 2000 V、 AC 1000 V、
(CAT III): AC、 DC 600 V
* 与本仪器配合使用时，请必须注意输入电压。
详情请参照 “2.3 将电线类连接到本仪器上” (⇒ 第 28 页 )
9320-01 逻辑探头 MR9321-01 逻辑探头
可测量数字信号、无电压接点的 ON/OFF。 可测量有无 AC 或 DC 电压。
可测量继电器序列电路的动作时序等。
端子间最大额定电压：250 Vrms(HIGH 量
程 )
面向已拥有以下产品的客户：
9306、 9307、 9320、 9321、 MR9321 逻辑探头
利用 9323 转换电缆连接之后，即可在本仪器上使用。
电压测量用
连接线 *
逻辑
信号测量用
逻辑测试探
头
