9.3 向外部输出信号 （触发输出） 104 触发时，可输出信号。 另外，可使用多台本仪器，并列触发同步运行。 ( ⇒ 第 105 页 ) 9.3 向外部输出信号 （触发输出） 输出脉冲波 触发时 TRIG.OUT 关于触发输出信号 输出信号 集电极开路输出 （ 带电压输出） 、低电 平有效 输出电压范围 HIGH 电平 : 4.0 ～ 5.0 V 、 LOW 电平 : 0 ～ 0.5 V 脉冲宽度 LOW 电平： 1 ms 以上 端子…
9.2
从外部输入信号 （外部触发输入）
103
3
9
第 9 章 外部控制
作为触发源，可从外部输入信号进行触发。
另外，可使用多台本仪器，并列触发同步运行。 (⇒ 第 105 页 )

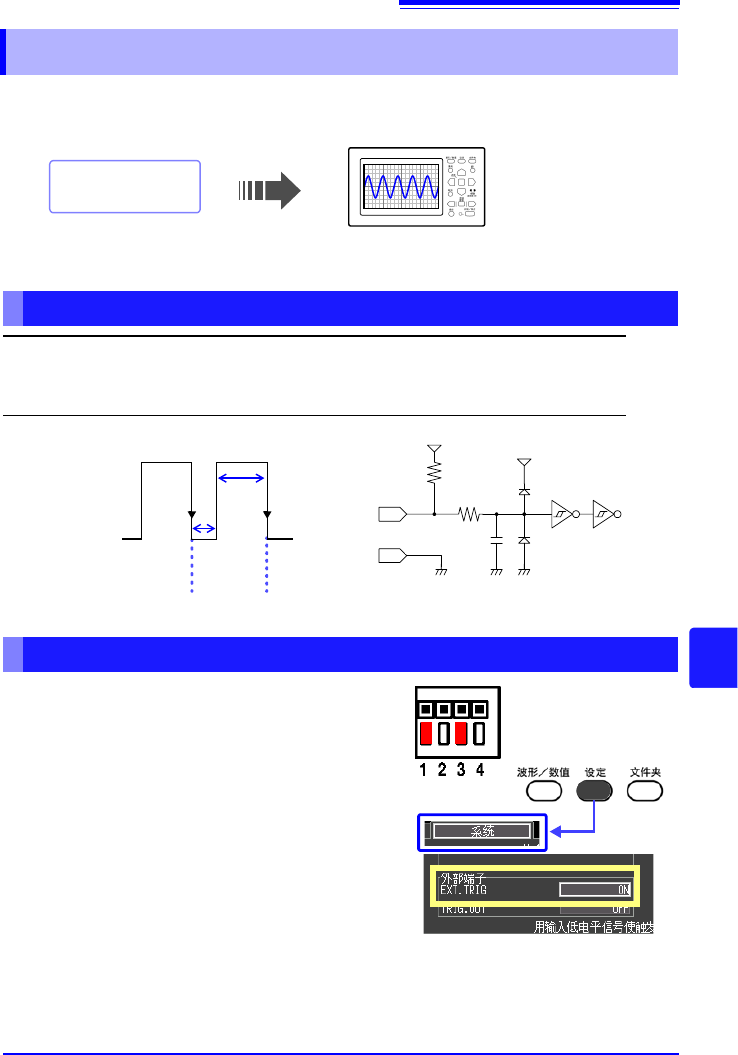

9.2 从外部输入信号 （外部触发输入）
输入外部信号
开始触发。
EXT.TRIG
记录长度为 [ 连续 ] 时，不能使用外部触发输入。
关于触发输入信号
使用电压范围 HIGH 电平 : 3.0 ～ 5.0 V、 LOW 电平 : 0 ～ 0.8 V
脉冲宽度 HIGH 电平 : 1 ms 以上、 LOW 电平 : 2
µs 以上
端子间最大额定电压 -2 ～ 7 V
HIGH
3.0 ～ 5.0 V
LOW
0 ～ 0.8 V
2 µs 以上
1 ms 以上
GND
2200 pF
470 Ω
10 kΩ
5 V
EXT.TRIG
[ ↓ ] [ ↓ ]
5 V
输入信号
1 分别用电线将 EXT.TRIG 端子和 GND 端子连接到
外部信号输入端。
2 按下设定键，打开 [ 系统 ] 画面。
3 将外部端子 [EXT.TRIG] 设为 [ON]。
4 使 EXT TRIG端子与 GND 之间形成短路或开路状
态，或向 EXT TRIG 端子输入 HIGH 电平（3.0 ～
5.0 V）、LOW 电平 (0 ～ 0.8 V) 的脉冲波或方波。
下降时开始触发。
连接方法
(
⇒ 第 101 页 )
9.3
向外部输出信号 （触发输出）
104
触发时，可输出信号。
另外，可使用多台本仪器，并列触发同步运行。 (⇒ 第 105 页 )

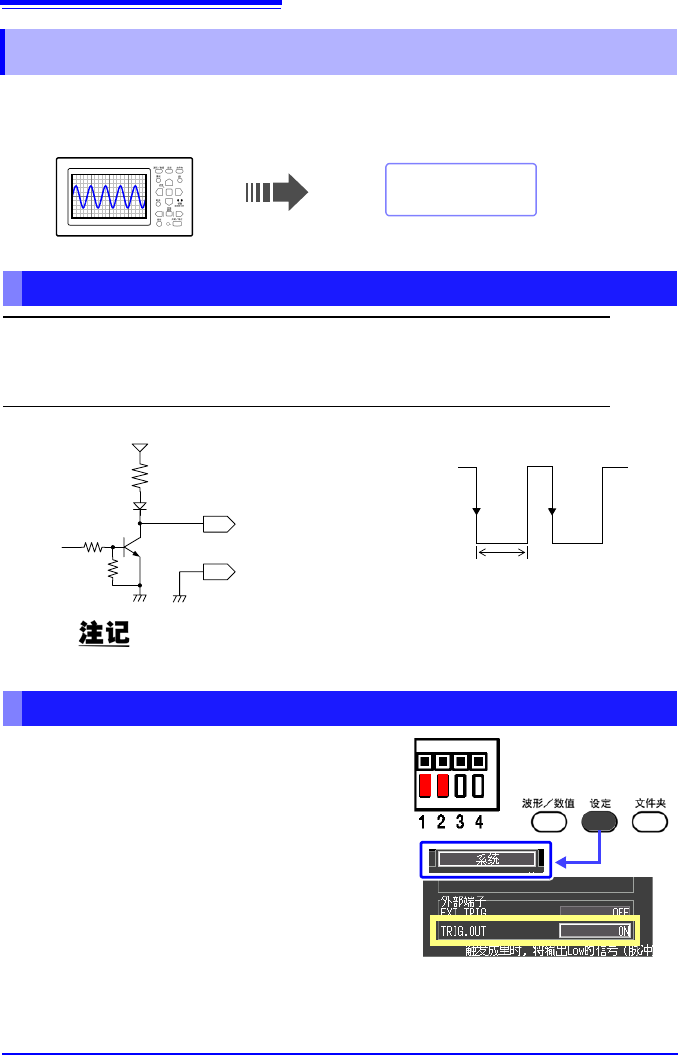

9.3 向外部输出信号 （触发输出）
输出脉冲波
触发时
TRIG.OUT
关于触发输出信号
输出信号 集电极开路输出 （带电压输出）、低电平有效
输出电压范围 HIGH 电平 : 4.0 ～ 5.0 V、 LOW 电平 : 0 ～ 0.5 V
脉冲宽度 LOW 电平： 1 ms 以上
端子间最大额定电压 -20 ～ +30 V、 5 mA max、 200 mW max
HIGH
4.0 ～ 5.0 V
LOW
0 ～ 0.5 V
GND
TRIG.OUT
10 kΩ
5 V
1 ms 以上
即使在未设定触发的情况下，测量时也输出信号。
另外，使用自动量程功能时，为了开始触发，会输出信号。因此使用触发
输出端子的同时使用自动量程功能时，需要加以注意。
输出信号
1 分别用电线将 TRIG.OUT 端子和 GND 端子连接
到信号输出端。
2 按下设定键，打开 [ 系统 ] 画面。
3 将外部端子 [TRIG.OUT] 设为 [ON]。
触发时，从 TRIG.OUT 端子输出在 HIGH 电平
(4.0～ 5.0 V)～ LOW 电平 (0 ～ 0.5 V) 之间变化
的脉冲波。
连接方法
(
⇒ 第 101 页 )
9.4
多台同步测量 （并列同步测量）
105
3
9
第 9 章 外部控制
使用外部控制端子，可进行多台本仪器的同步运行。
同步运行方法包括以下 2 种。
9.4 多台同步测量 （并列同步测量）
GND
EXT.TRIG
TRIG OUT
GND
将所有的仪器都设为主机。
将所有仪器的外部触发都设为 [ON]。
只要所连接的某 1 台仪器开始触发，其他仪器
也开始触发。
如果连接的仪器过多，仪器之间的触发时间偏
差则会增大。
菊花链 （daisy chain）运行
连接举例
EXT.TRIG
TRIG OUT
GND
EXT.TRIG
TRIG OUT
GND
GND
EXT.TRIG
TRIG OUT
GND
将 1 台仪器设为主机，其他仪器设为副机。
仅将副机的外部触发设为 [ON]。
将 1 台用作主机 （用于监视触发），在开始触
发的同时，其他仪器也开始测量。
这样可最大限度缩短仪器之间的触发时间偏
差。
并列同步运行
连接举例
EXT.TRIG
TRIG OUT
GND
EXT.TRIG
TRIG OUT
GND
主机
副机
副机
