1.4 画面构成 18 每按下一次键，都对画面进行切换。画面下方显示操作说明。测量设置画面设定测量条件。 ( ⇒ 第 42 页 ) 根据需要设定触发条件。 ( ⇒ 第 53 页 ) 运算·保存画面进行数值运算 ( ⇒ 第 89 页 ) 和自动保存 ( ⇒ 第 75 页 ) 的设定。注释画面设定通道注释。 ( ⇒ 第 50 页 ) 系统画面设定系统环境。 ( ⇒ 第 95 页 ) 设定画面文件画面显示并管理 C…

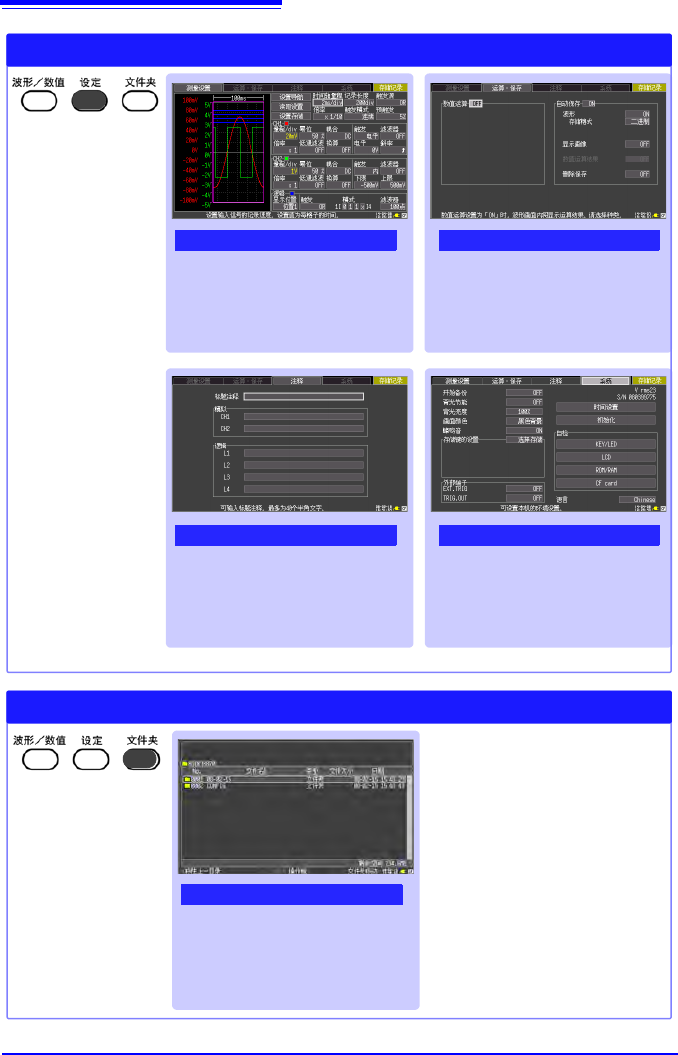

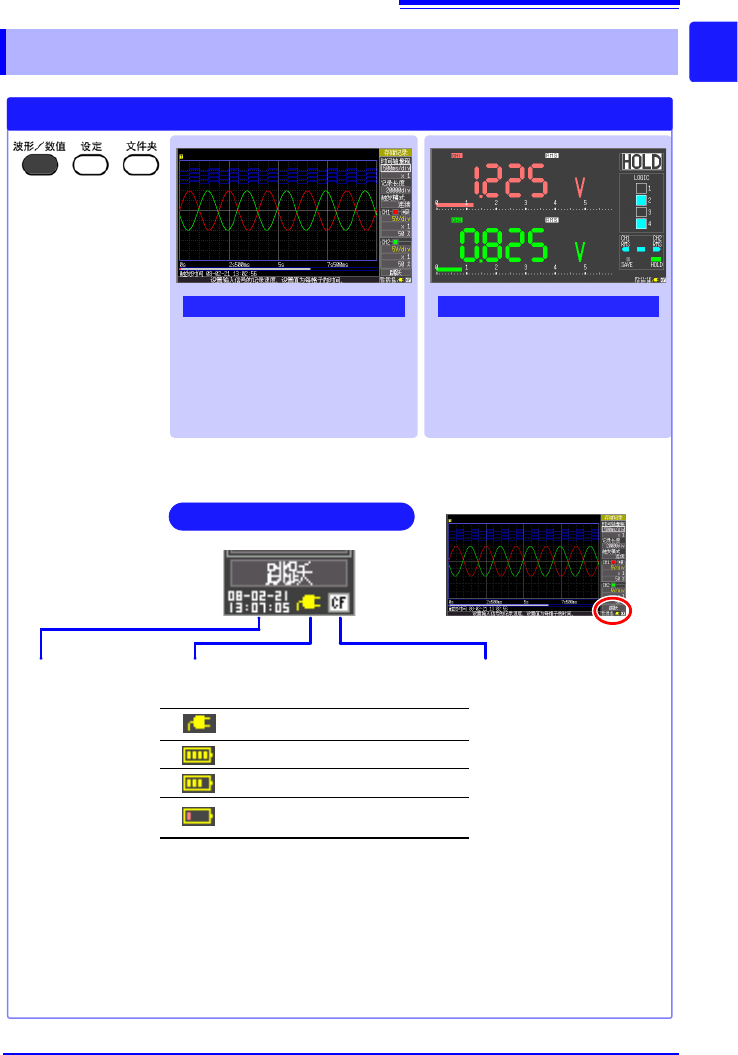

1.4

画面构成

第 1 章概要

1.4 画面构成

每按下一次键，都

对画面进行切换。

画面下方显示操作

说明。

波形画面

用波形显示读取至本仪器内的数

据。

关于波形画面 (⇒ 第 61 页 )

数值画面

用数值显示当前输入的信号。可

切换真有效值与瞬时值的显示，

也可以固定该值。

关于数值画面 (⇒ 第 67 页 )

波形 / 数值画面

关于图标

时钟

对时方法

(⇒ 第 98 页 )

电源显示

表示电源的状态。

AC 适配器驱动

电池组满容量

由电池组驱动

由电池组驱动，但电池组余量不

足

CF 卡

插入 CF 卡时显示。

1.4

画面构成

每按下一次键，都

对画面进行切换。

画面下方显示操作

说明。

测量设置画面

设定测量条件。

(⇒ 第 42 页 )

根据需要设定触发条件。

(⇒ 第 53 页 )

运算·保存画面

进行数值运算 (⇒ 第 89 页 ) 和自

动保存 (⇒ 第 75 页 ) 的设定。

注释画面

设定通道注释。

(⇒ 第 50 页 )

系统画面

设定系统环境。

(⇒ 第 95 页 )

设定画面

文件画面

显示并管理 CF 卡内的文件内容。

(⇒ 第 69 页 )

文件画面

画面下方显示操作

说明。

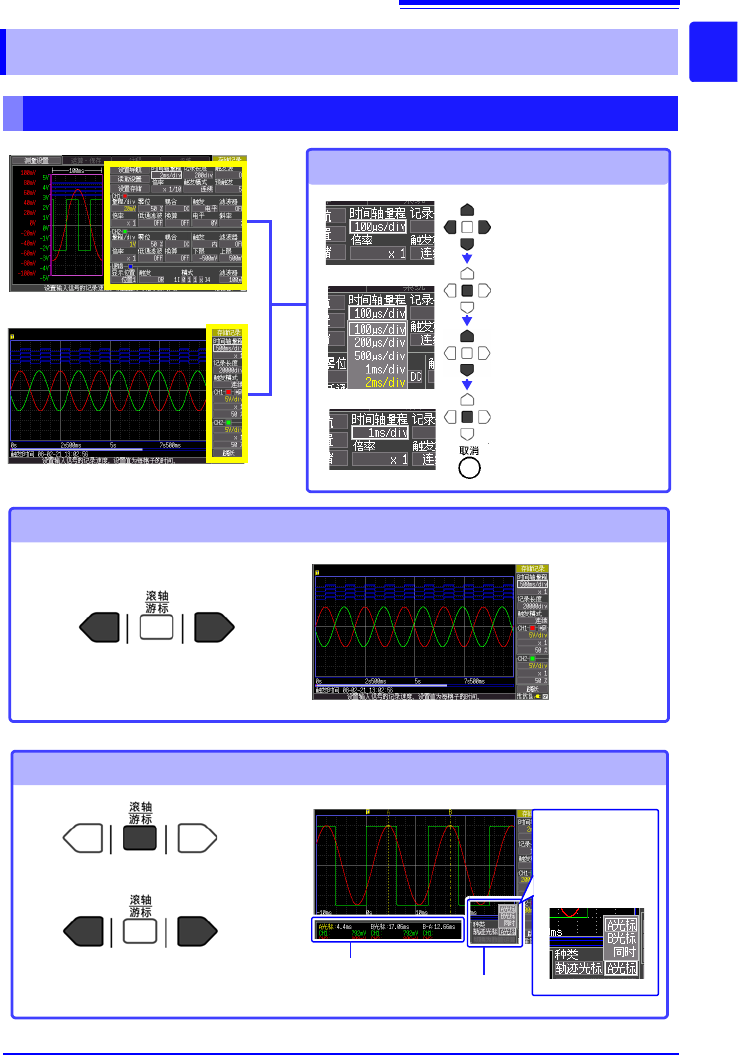

1.5

基本操作

第 1 章概要

1.5 基本操作

画面操作

选择更改项目。

打开设定内容。

选择内容。

变更设定内容

设定画面

波形画面

取消设定。

确定设定值。

或

滚动波形

过去
