使用注意事项
10
关于 CD-R 的使用
• 为了避免光盘上附着指纹等污迹或打印时露出飞白，使用时请务必手持
光盘的边缘。
• 请绝对不要触摸光盘的刻录面。另外，也不要直接放在坚硬的物品上
面。
• 请勿用挥发性酒精或水擦拭光盘，否则可能会导致光盘的标签标记消
失。
• 在光盘的标签表面上写字时，请使用笔尖为毛毡的软性油性笔。请勿使
用圆珠笔或笔尖坚硬的笔，否则可能会导致光盘损伤，造成刻录内容损
坏。另外，也不要使用胶粘性标签。
• 请勿将光盘放在阳光直射或高温潮湿的环境中，否则可能会导致光盘变
形或刻录内容损坏。
• 清除光盘上的污点、灰尘或指纹时，请使用柔软的干布或CD清洁剂。请
始终从内侧向外侧方向擦拭，绝对不要划圈擦拭。另外，请勿使用研磨
剂或溶剂类清洁剂。
• 本公司对因本 CD 使用而导致的计算机系统故障以及购买产品时发生的
故障不承担任何责任。
1.1
产品概要和特点
11
3
1
第 1 章 概要
本仪器是小型轻量且操作简便的波形记录仪。可利用电池进行驱动，即使发生异常，也可以
在短时间内恢复使用。可在画面上观测和运算已测量数据，在连接到计算机上之后，还可以
利用本仪器专用的应用软件进行分析。
概要 第 1 章

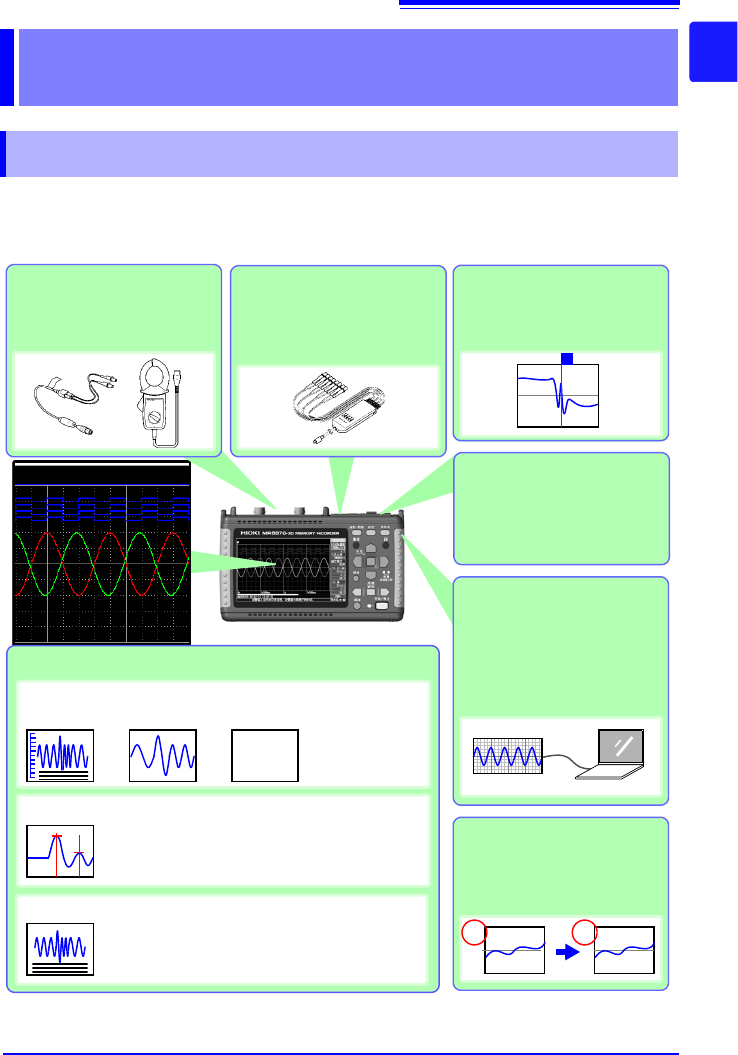

1.1 产品概要和特点
记录异常时的波形
使用触发功能进行记录，可进行
异常时的分析。
(⇒ 第 53 页 )
测量及设定数据的保存、
读取和文件管理
可利用选件 CF 卡进行测量数据
的保存和读取。 (⇒ 第 69 页 )
计算机分析
可利用附带的 USB 电缆，将 CF
卡
内的
数据
传送到
计算机
中。 (⇒
第 88 页 )
另外，可利用本仪器专用应用软
件分析测量数据。 (⇒ 附 6 页 )
波形分析
T
显示单位换算
利用转换比功能，可将输入值换
算为速度和温度等物理量的值，
然后进行显示。 (⇒ 第 48 页 )
mV A
光标测量 (⇒ 第 64 页 )
A
B
可利用 A/B 光标显示波形上的光标值以及从触发位
置开始的时间和周期等。
可进行真有效值、最大值以及平均值等共计 7 种运
算。可在画面中分开显示波形与运算结果。
数值运算 (⇒ 第 89 页 )
123.4V
记录逻辑信号
利用选件逻辑探头进行测量。可
混合记录模拟和逻辑信号。
记录各种模拟信号
可根据用途，使用选件的连接线
或夹钳进行测量。
刻度显示
(⇒ 第 64 页 )
放大和缩小
(⇒ 第 62 页 )
数值显示
(⇒ 第 67 页 )
1.2
测量流程
12
1.2 测量流程
放置、连接和接通电源
连接 AC
适配器 (⇒ 第 27 页 )
安装电池组 （选件） (⇒ 第 24 页 )
连接 (⇒ 第 23 页 ) 放置 (⇒ 第 6 页 ) 本仪器
接通电源 (⇒ 第 33 页 )
连接
线缆 (⇒ 第 28 页 )
设置测量模式 (⇒ 第 36 页 )
存储记录模式
记录信号的瞬时波形。
可使用触发、数值运算。
有效值记录模式
记录工频电源 （50 Hz、 60 Hz）
有效值波形与直流信号。
此后将在存储记录模式的画面中进行说明
