6.6
将数据传送到计算机
88
可使用附带的 USB 连接线，将 CF 卡中保存的数据传送到计算机中。利用应用软件分析数据
时，请参照应用软件的帮助。
参照 :“附录 3 关于应用程序” (⇒ 附 6 页 )
对应计算机
可运行 WindowsXP、 Vista、 7、 8 的个人计算机
USB 的拔除方法
从起动的计算机中拔出与本仪器连接的 USB 连接线时，请根据计算机的“安全拆卸硬件”图
标进行拔除操作。
6.6 将数据传送到计算机
• 传送数据期间，请勿拔下 CF 卡或 USB 连接线。
否则不能正常传送数据。
• 请将本仪器与计算机的地线连接设为共用。
如果不采用同一地线，则本仪器的 GND 与计算机的 GND 之间会产生电
位差。如果在有电位差的状态下连接 USB 连接线，可能会导致误动作
或故障。
连接 USB 缆
打开 USB 接头的保护
盖。
注意端子的方向，同时
插入 USB 连接线的插
头。
1
2
保护盖
连接到计算机的 USB接头
上。
3
连接之后，计算机将其识别为移动硬盘。
通过电脑只可读取插入本仪器的 CF 卡内的数据。
未保存在 CF 卡内的数据无法读取。
连接之前
请停止测量，并在显示文件画面以外的内容时连接。
如果在测量期间或显示文件画面内容时连接，则计算机会不识别本仪器。
另外，连接期间不能操作本仪器。
移动硬盘
7.1
运算方法
89
3
7
第 7 章 数值运算
可对测量的数据进行运算。共有 7 种数值运算，每次最多可使用 4 种运算。运算公式请参照
“7.2 关于数值运算公式” (⇒ 第 93 页 )。运算时也可以指定范围。 (⇒ 第 92 页 )
可运算的种类
运算包括下述 2 种方法。
数值运算 第 7 章
7.1 运算方法
• 平均值
波形数据的平均值
• 有效值
波形数据的有效值
• 峰 - 峰值
波形数据的峰 - 峰值
• 最大值
波形数据的最大值
• 最小值
波形数据的最小值
• 周期
信号波形的周期
• 频率
信号波形的频率

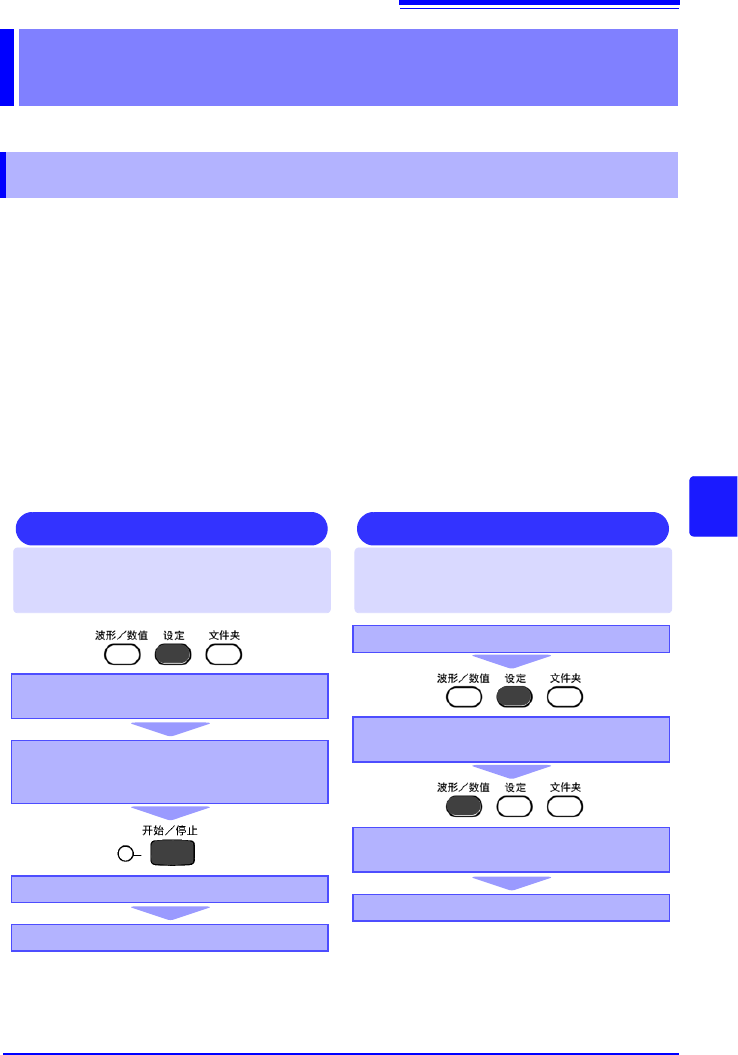

测量开始之前，设定数值运算。
测量之后自动进行运算。 (
⇒ 第 90 页 )
自动运算
（运算·保存画面）
将数值运算设为 [ON]，并选择运算种类
要自动保存运算结果时
（运算·保存画面）
自动保存的设定 (
⇒ 第 75 页 )
测量开始～结束
分析 (⇒ 第 61 页 )
测量之后，运算设定数值的运算。 (⇒ 第 91
页 )
测量之后运算
测量结束
（运算·保存画面）
将数值运算设为 [ON]，并选择运算种类
（波形画面）
执行运算
分析 (⇒ 第 61 页 )
7.1
运算方法
90
测量之后，自动进行数值运算。
自动运算
选择 [ 运算·保存 ] 画面
选择 [ 数值运算 ]
确定
打开设定内容
选择 [ON]
1
2
3
选择 No.1 ～ No.4 之一
确定
打开设定内容
选择运算种类
选择 : 平均值、有效值、峰 - 峰值、最大值、最小
值、周期、频率、 OFF （初始设定）
4
自动保存的设定 （需要自动保存时）
“自动保存” (⇒ 第 75 页 )
5
6
测量开始、结束
分析 (⇒ 第 61 页 )
波形画面中显示数值运算结果。
