5.2 查看测量值 68 输入电压的峰值超出 450V 时显示
5.2
查看测量值
67
3
5
第 5 章 分析波形
可用数值显示当前输入的工频电源 （50/60Hz）或直流信号的输入电压。数字量显示可切换
为瞬时值与有效值的显示。
瞬时值 : 输入电压
有效 : 输入电压有效值运算后的值 (⇒ 第 93 页 )
在工频电源 （50/60Hz）和直流信号以外的输入电压下，不会显示正确的有效值。输入电压
的峰值超过 450V 时会显示 OVER。

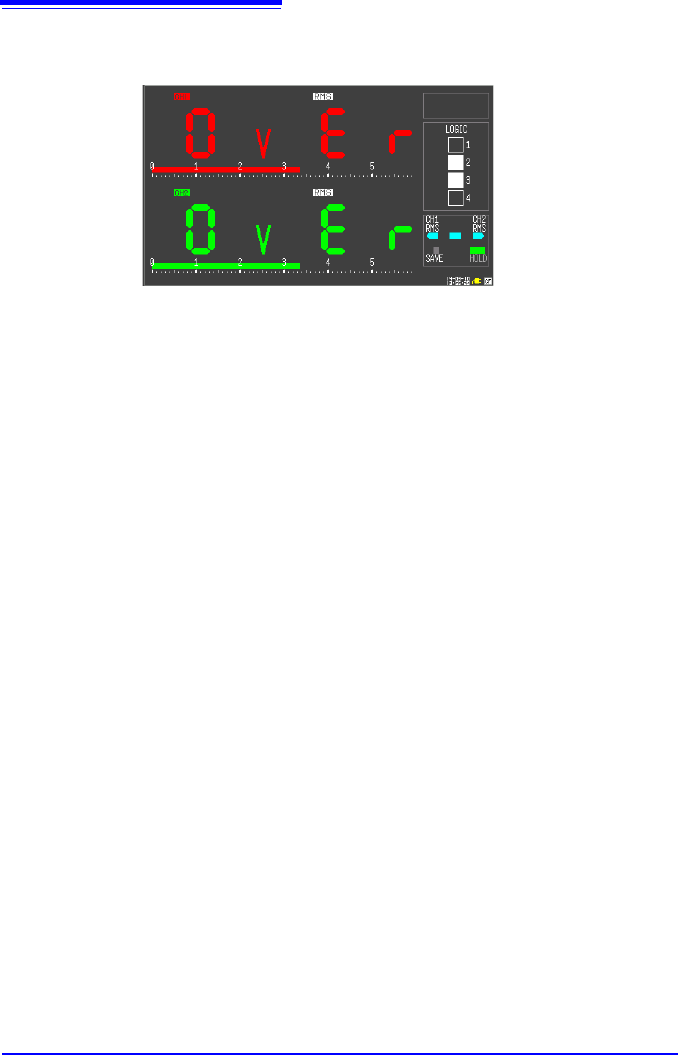

查看输入信号的数值 （数值显示功能）
CH1 的数值
CH2 的数值
仅 RMS （有效值）时显示
（显示瞬时值或 RMS）
保持显示
仅在固定显示数值
时显示。
通常显示
转换比设置时
刻度
逻辑瞬时值
( □ : 0、■ : 1)
转换比显示
仅显示设置转换比
的通道
(
⇒ 第 48 页 )。
通过转换比设置进
行换算的单位
对应于操作键。
1
选择数值画面
切换瞬时值与有效值
2
固定 （保持显示）和解除
显示
3
仅切换 CH1 的值
CH1 与 CH2 的值
都进行切换
仅切换 CH2 的值
每按下一次键都进行切换。
最大 5500 个计数值
每按下一次键都进行切换。
5.2
查看测量值
68
输入电压的峰值超出 450V 时显示
6.1
关于可保存和读入的数据
69
3
6
第 6 章 数据的保存和读入
可将本仪器测量的数据保存到选件 CF 卡中。
参照 :“6.2 关于 CF 卡” (⇒ 第 71 页 )
*使用 8870-21 读取 MR8870-30 保存的数据时，请将 8870-21 升级至 V2.00 以上版本。请
参照 （⇒ 附第 19 页）。
保存方法包括测量时自动进行保存的 “自动保存”和可在测量之后进行保存的 “选择存储”
及 “立即存储”。详情请参照 “6.3 保存数据” (⇒ 第 74 页 )。
如果保存，则生成名为“HIOKI8870”的文件夹，并按下述方式将各文件保存到该文件夹中。
1 个文件夹最多可保存 1,000 个文件。
*1. 用本仪器或本仪器专用软件读取数据时：请保存为二进制格式。波形数据和测量时的部分设定数
据被保存。
需要保存部分波形时：请利用 A/B 光标设定范围。 (
⇒ 第 66 页 )
*2. BMP 格式： 是 Windows 的标准图形格式之一。许多图形软件都可以处理这种格式的文件。
*3. 自动保存时，在保存的日期文件夹 （触发时间基准）之下生成名为 “AUTO+ 开始时间”的文件
夹。（例：“AUTO131031” 13 时 10 分 31 秒）
*4. 自动保存显示画像数据时，保存为 [WAVE0001.BMP] 样式。
*5. 再次将读取的波形保存为波形或显示图像数据时，保存在保存有读取波形文件的日期文件夹 （触
发时间基准）之下。
*6. 设置删除数据时，在 HIOKI8870 文件夹之下生成 “AUTO_D”文件夹，保存进行自动保存设置
的所有数据。该文件夹中保存的所有数据为删除保存的对象。
*7. 是存储记录模式时的保存文件名。
*8. 是有效值记录模式时的保存文件名。
参照 :“附录 2 关于文件名” (⇒ 附 5 页 )
数据的保存和读入 第 6 章
6.1 关于可保存和读入的数据
O：可 ×：不可
类型 格式 文件夹名
文件名
( 从 1 开始自动编号 )
保存
读入
自动 手动 本仪器
计算机
设定数据 二进制
CONFIG
CONFIG0001.SET*7
CONFIG0001.SRM*8
×
OO
×
设定列表 二进制
CONFIG LIST0001.BDL
×
OO
×
波形数据 *1
二进制
保存日期 ( 年
- 月 - 日 )*3，
*5,*6
WAVE0001.MEM*7
WAVE0001.RMS*8
OO O O
文本
WAVE0001.CSV
OO
×
O
数值运算结果 文本
MEAS0001.CSV
OO
×
O
显示画像数据
BMP *2 SCR0001.BMP*4
OO O O
不能在存储记录模式下读取在有效值记录模式下保存的设置数据
（.SRM）或波形数据 （.RMS）。要读取时，请通过画面切换为有效值记
录模式之后进行读取。 (⇒ 第 36 页 )
