4.3 设定逻辑通道的触发 59 3 4 第 4 章 设定触发 利用逻辑输入信号在进行触发时设定。触发模式和触发条件 (AND / O R) 成立时开始触发。 如果设定触发滤波器，则可在超出设定的滤波器带宽且触发条件成立的状态下开始触发。 设定逻辑输入信号触发模式的成立条件。 4.3 设定逻辑通道的触发 选择 [ 测量设置 ] 画面 选择要设定的项目 确定 打开设定内容 选择内容 1 2 设定逻辑触发的成立条件 (AND/OR) 在 […
4.2
设定模拟通道的触发
58

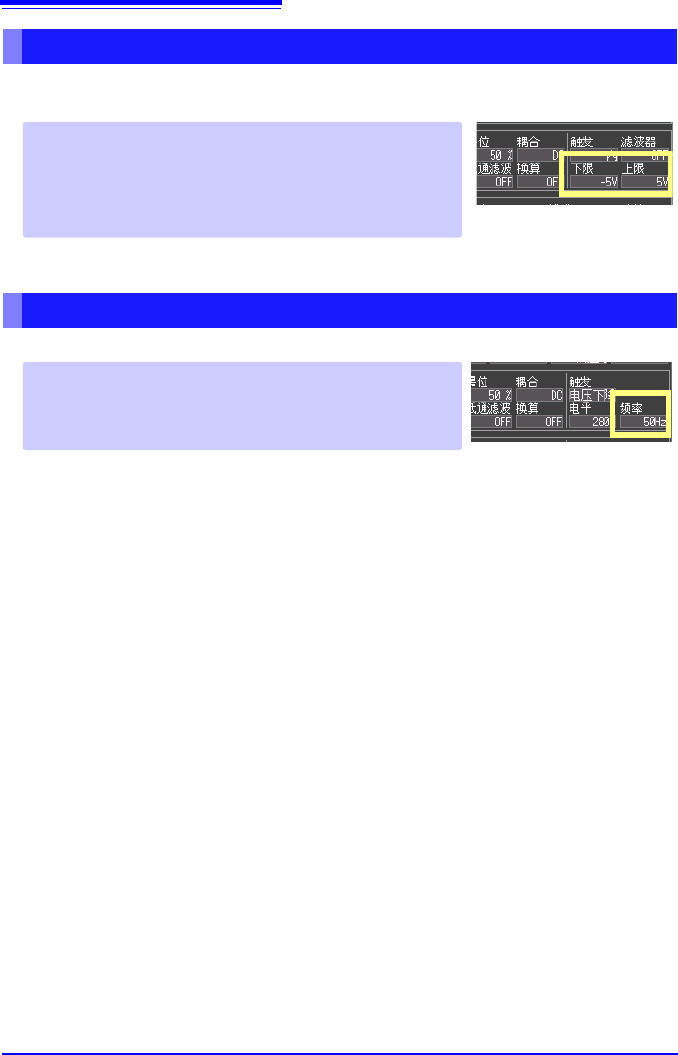

设定窗口的下限值和上限值。
可在波形监视或波形画面中确认上、下限值。转换比设定时，显示转换比转换之后的值。
设定要测量工频电源的频率。
设定下限值和上限值
在 [ 下限 ]/[ 上限 ] 的设定内容中选择。
选择 : 电压轴量程 [ 量程 /div] 的 1/20
（初始设定 : 下限 偏离零位置 -1div，上限 偏离零位置
+1div）
设定频率
在 [ 频率 ] 的设定内容中选择。
选择 : 50Hz∗、 60Hz ( ∗ : 初始设定 )
4.3
设定逻辑通道的触发
59
3
4
第 4 章 设定触发

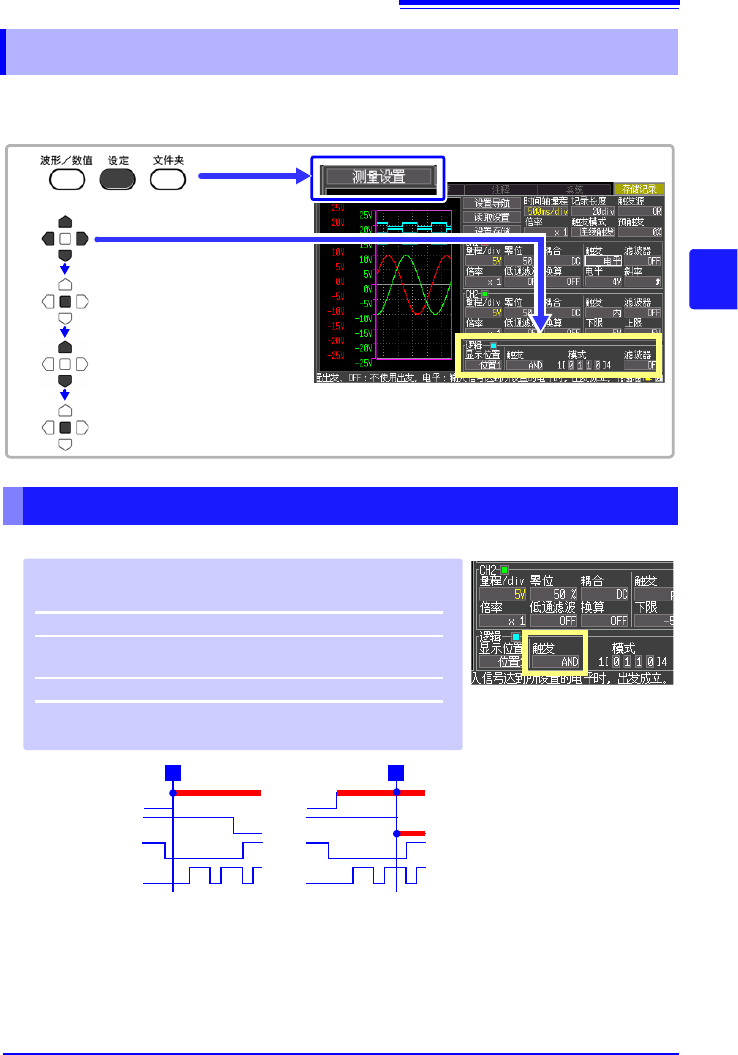

利用逻辑输入信号在进行触发时设定。触发模式和触发条件 (AND / OR) 成立时开始触发。
如果设定触发滤波器，则可在超出设定的滤波器带宽且触发条件成立的状态下开始触发。
设定逻辑输入信号触发模式的成立条件。
4.3 设定逻辑通道的触发
选择 [ 测量设置 ] 画面
选择要设定的项目
确定
打开设定内容
选择内容
1
2
设定逻辑触发的成立条件 (AND/OR)
在 [ 触发 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
OFF
∗
不使用逻辑触发。
OR
逻辑输入信号只要有 1 个符合触发模式，就可以开
始触发。
AND
逻辑输入信号全部符合触发模式时，进行触发。
触发模式
1
0
X
X
T
[OR]
1
0
X
X
[AND]
T
选择 [AND] 时
如果开始测量时触发条件已经成
立，则不进行触发。
一旦没有满足成立条件，则会在
条件再次成立时进行触发。
4.4
使用手动开始触发 （手动触发）
60
设定各输入信号在何种状态下开始触发。
设定开始触发的滤波器带宽 （触发滤波器） 。用于防止因噪音
而开始的触发。
滤波器带宽由读取数据的采样数
*
设定。
*
采样数 : 1div=100 点 （显示倍率为 ×1 时）
可利用 键开始任意触发。进行最优先触发而与其他触发源设定无关。
按下开始 / 停止键开始测量之后，需要进行任意记录时，请按下 键。
但在输入通道的触发设定为 OFF 时无效。设定触发条件并开始测量之后，如果在
[ 待触发 ] 期间按下 键，则开始触发。
设定触发模式
1
0
HIGH
LOW
在 [ 模式 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
X
∗
忽略信号。
0
信号从 HIGH 变为 LOW 时开始触发。
1
信号从 LOW 变为 HIGH 时开始触发。
设定触发滤波器
噪音
滤波器带宽
T
在 [ 滤波器 ] 的设定内容中选择。
选择 : OFF∗、 10、 20、 50、 100 点
(
∗ : 初始设定 )
4.4 使用手动开始触发 （手动触发）
