附录 7 有效值记录仪模式的简单设置 附 15 附 录 （例）电压： AC 200 V 、电流： 30 A 、 60 Hz 进行利用 CH1 测量交流电压的设置。 附录 7 有效值记录仪模式的简单设置 测量断路器的电压与电流 选择 [ 测量设置 ] 画面 决定 1 2 显示对话框。 选择 [ 测量指南 ] 选择 [ 简单设置 ] 移动到 [ 测量交流电压 有效值 ] 移动到 [ 测量频率 ] 决定 打开设置内容 选择 [60 Hz] 1…
附录
6
关于选件
附 14

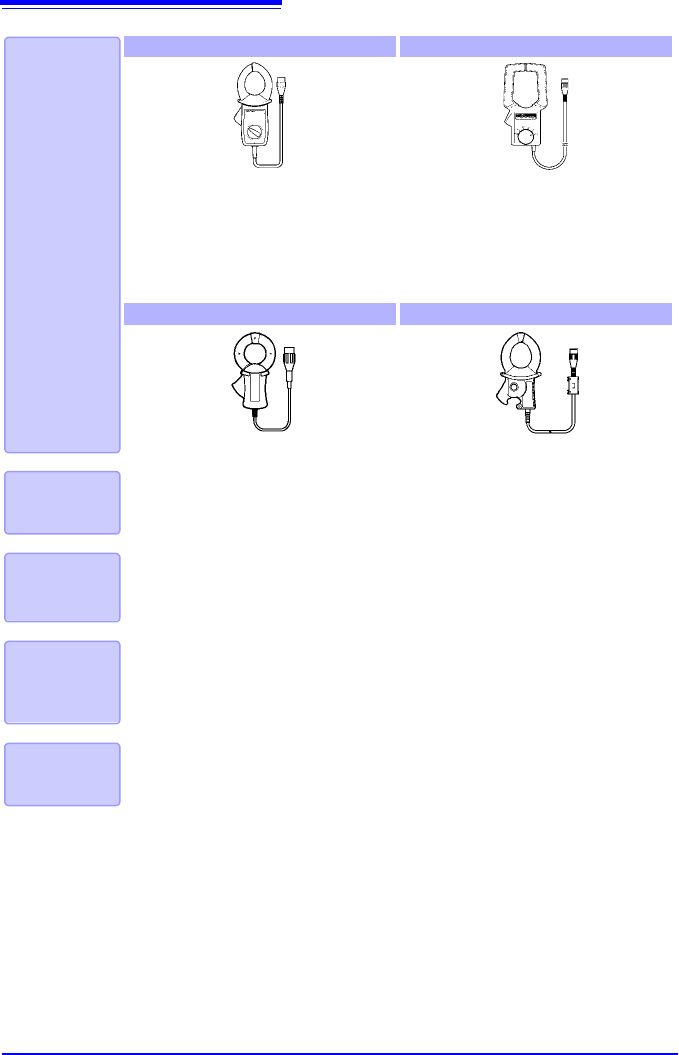

9018-50 9132-10
10 ～ 500 A，
40 Hz ～ 3 kHz
20 ～ 1000 A，
40 Hz ～ 1 kHz
用于测量工频电源线路的电流时，输出 AC0.2 V 的波形。
面向已拥有以下产品的客户：
9018、 9132 钳式探头
9199 转换器 ( 利用绝缘 BNC 香蕉插孔 ) 连接之后，即可在本仪器上使用。
9675
9657-10
AC10 A, 40 Hz ～ 5 kHz AC10A, 40 Hz ～ 5 kHz
CLAMP ON
测试探头
泄漏电流
测量用
9335 波形处理软件 (PC 应用软件 )
可在计算机中分析测量数据。
9780 电池组
Z1005 AC 适配器
9728 PC 卡 (512MB)
9729 PC 卡 (1GB)
9830PC 卡 (2GB)
9782 携带盒
9812 携带盒
9809 保护膜
软件
电源方面
PC 卡
其他
附录
7
有效值记录仪模式的简单设置
附 15
附
录
（例）电压：AC 200 V、电流：30 A、 60 Hz
进行利用 CH1 测量交流电压的设置。

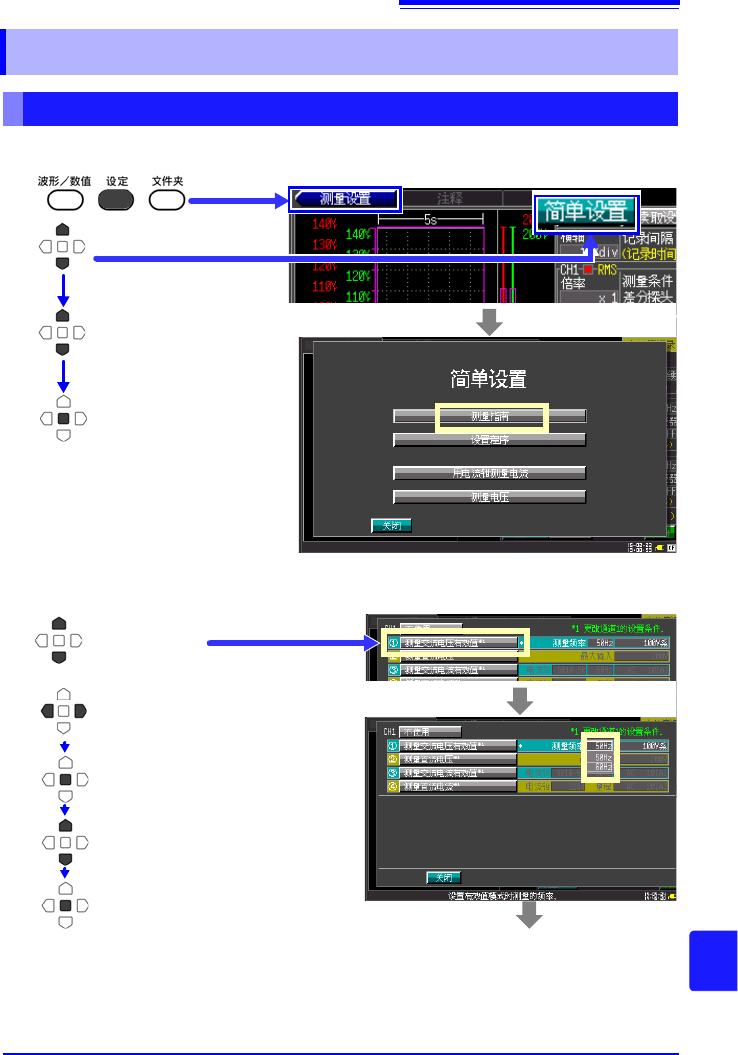

附录 7 有效值记录仪模式的简单设置
测量断路器的电压与电流
选择 [ 测量设置 ] 画面
决定
1
2
显示对话框。
选择 [ 测量指南 ]
选择 [ 简单设置 ]
移动到 [ 测量交流电压
有效值 ]
移动到 [ 测量频率 ]
决定
打开设置内容
选择 [60 Hz]
1
2
附录
7
有效值记录仪模式的简单设置
附 16

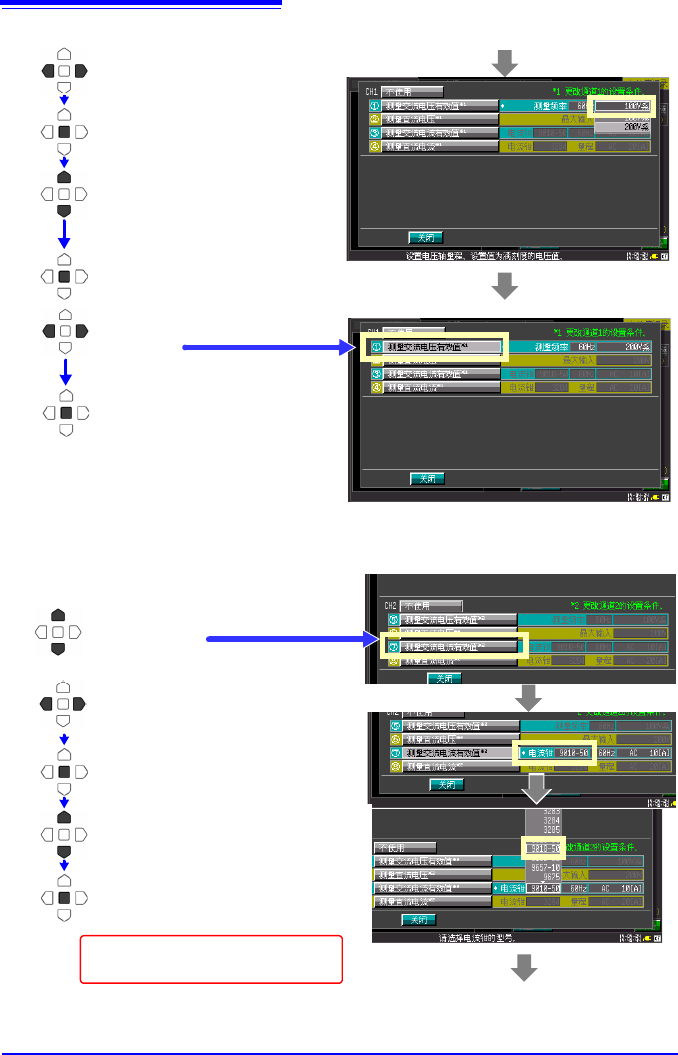

进行利用 CH2 测量交流电流的设置。
3
将光标移动到 [V 系 ]
决定
打开设置内容
选择 [200 V 系 ]
4
移动到 [ 测量交流电压有效值 ]
5
CH1 的选择完成
决定
移动到 [ 测量交流电流
有效值 ]
移动到 [ 电流钳 ]
决定
打开设置内容
选择 [9018-50]
1
2
测量频率与 CH1 通用，为 60 Hz。
