4.2 设定模拟通道的触发 58 设定窗口的下限值和上限值。 可在波形监视或波形画面中确认上、下限值。转换比设定时，显示转换比转换之后的值。 设定要测量工频电源的频率。 设定下限值和上限值 在 [ 下限 ]/[ 上限 ] 的设定内容中选择。 选择 : 电压轴量程 [ 量程 /div] 的 1/20 （初始设定 : 下限 偏离零 位置 -1div ，上限 偏离零位置 +1div ） 设定频率 在 [ 频率 ] 的设定内容中选择。 选择 :…
4.2
设定模拟通道的触发
57
3
4
第 4 章 设定触发

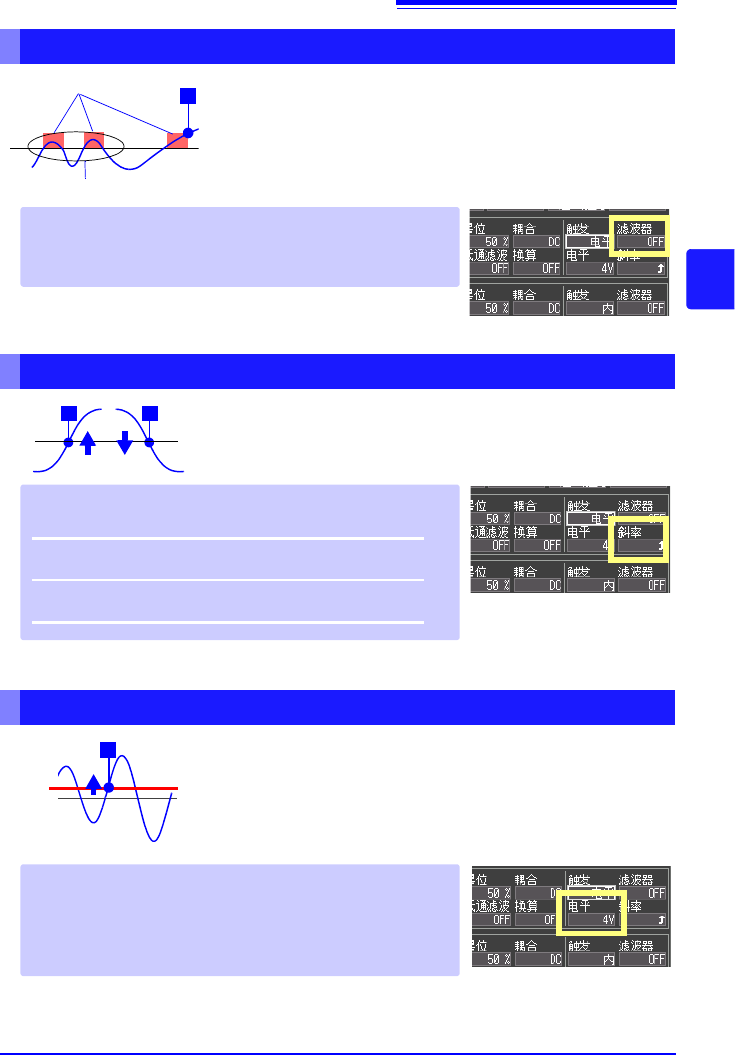

设定开始触发的滤波器带宽 （触发滤波器）。用于防止因噪音而
开始触发。
滤波器带宽由读取数据的采样数
*
设定。
*
采样数 : 1div=100 次采样 （显示倍率为 ×1 时）
设定进行触发的斜率 ( 输入信号的上升↑、下降↓）。
设定开始触发的信号电平 ( 电压值 )。
穿过电平时开始触发。
设定的触发电平是瞬时值而非真有效值。
可在波形监视或波形画面中确认电平。转换比设定时，可在波形
监视中确认转换比换算的触发电平。
设定触发滤波器
噪音
滤波器带宽
T
在 [ 滤波器 ] 的设定内容中选择。
选择 : OFF∗、 10、 20、 50、 100 点
(
∗ : 初始设定 )
设定输入信号的上升和下降 （斜率）
TT
在 [ 斜率 ] 的设定内容中选择。
选择 : ( ∗ : 初始设定 )
↑
∗ 触发电平穿过触发斜率上升 （↑）
时开始触发。
↓ 触发电平穿过触发斜率下降 （↓）
时开始触发。
设定信号电平 （触发电平）
T
在 [ 电平 ] 的设定内容中选择。
选择 : 电压轴量程 [ 量程 /div] 的 1/20
( 初始设定：电平触发时为 0V，电压下降触发时为偏
离零位置 +1div)
4.2
设定模拟通道的触发
58
设定窗口的下限值和上限值。
可在波形监视或波形画面中确认上、下限值。转换比设定时，显示转换比转换之后的值。
设定要测量工频电源的频率。
设定下限值和上限值
在 [ 下限 ]/[ 上限 ] 的设定内容中选择。
选择 : 电压轴量程 [ 量程 /div] 的 1/20
（初始设定 : 下限 偏离零位置 -1div，上限 偏离零位置
+1div）
设定频率
在 [ 频率 ] 的设定内容中选择。
选择 : 50Hz∗、 60Hz ( ∗ : 初始设定 )
4.3
设定逻辑通道的触发
59
3
4
第 4 章 设定触发
利用逻辑输入信号在进行触发时设定。触发模式和触发条件 (AND / OR) 成立时开始触发。
如果设定触发滤波器，则可在超出设定的滤波器带宽且触发条件成立的状态下开始触发。
设定逻辑输入信号触发模式的成立条件。
4.3 设定逻辑通道的触发
选择 [ 测量设置 ] 画面
选择要设定的项目
确定
打开设定内容
选择内容
1
2
设定逻辑触发的成立条件 (AND/OR)
在 [ 触发 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
OFF
∗
不使用逻辑触发。
OR
逻辑输入信号只要有 1 个符合触发模式，就可以开
始触发。
AND
逻辑输入信号全部符合触发模式时，进行触发。
触发模式
1
0
X
X
T
[OR]
1
0
X
X
[AND]
T
选择 [AND] 时
如果开始测量时触发条件已经成
立，则不进行触发。
一旦没有满足成立条件，则会在
条件再次成立时进行触发。
