6.1
关于可保存和读入的数据
69
3
6
第 6 章 数据的保存和读入
可将本仪器测量的数据保存到选件 CF 卡中。
参照 :“6.2 关于 CF 卡” (⇒ 第 71 页 )
*使用 8870-21 读取 MR8870-30 保存的数据时，请将 8870-21 升级至 V2.00 以上版本。请
参照 （⇒ 附第 19 页）。
保存方法包括测量时自动进行保存的 “自动保存”和可在测量之后进行保存的 “选择存储”
及 “立即存储”。详情请参照 “6.3 保存数据” (⇒ 第 74 页 )。
如果保存，则生成名为“HIOKI8870”的文件夹，并按下述方式将各文件保存到该文件夹中。
1 个文件夹最多可保存 1,000 个文件。
*1. 用本仪器或本仪器专用软件读取数据时：请保存为二进制格式。波形数据和测量时的部分设定数
据被保存。
需要保存部分波形时：请利用 A/B 光标设定范围。 (
⇒ 第 66 页 )
*2. BMP 格式： 是 Windows 的标准图形格式之一。许多图形软件都可以处理这种格式的文件。
*3. 自动保存时，在保存的日期文件夹 （触发时间基准）之下生成名为 “AUTO+ 开始时间”的文件
夹。（例：“AUTO131031” 13 时 10 分 31 秒）
*4. 自动保存显示画像数据时，保存为 [WAVE0001.BMP] 样式。
*5. 再次将读取的波形保存为波形或显示图像数据时，保存在保存有读取波形文件的日期文件夹 （触
发时间基准）之下。
*6. 设置删除数据时，在 HIOKI8870 文件夹之下生成 “AUTO_D”文件夹，保存进行自动保存设置
的所有数据。该文件夹中保存的所有数据为删除保存的对象。
*7. 是存储记录模式时的保存文件名。
*8. 是有效值记录模式时的保存文件名。
参照 :“附录 2 关于文件名” (⇒ 附 5 页 )
数据的保存和读入 第 6 章
6.1 关于可保存和读入的数据
O：可 ×：不可
类型 格式 文件夹名
文件名
( 从 1 开始自动编号 )
保存
读入
自动 手动 本仪器
计算机
设定数据 二进制
CONFIG
CONFIG0001.SET*7
CONFIG0001.SRM*8
×
OO
×
设定列表 二进制
CONFIG LIST0001.BDL
×
OO
×
波形数据 *1
二进制
保存日期 ( 年
- 月 - 日 )*3，
*5,*6
WAVE0001.MEM*7
WAVE0001.RMS*8
OO O O
文本
WAVE0001.CSV
OO
×
O
数值运算结果 文本
MEAS0001.CSV
OO
×
O
显示画像数据
BMP *2 SCR0001.BMP*4
OO O O
不能在存储记录模式下读取在有效值记录模式下保存的设置数据
（.SRM）或波形数据 （.RMS）。要读取时，请通过画面切换为有效值记
录模式之后进行读取。 (⇒ 第 36 页 )
6.1
关于可保存和读入的数据
70

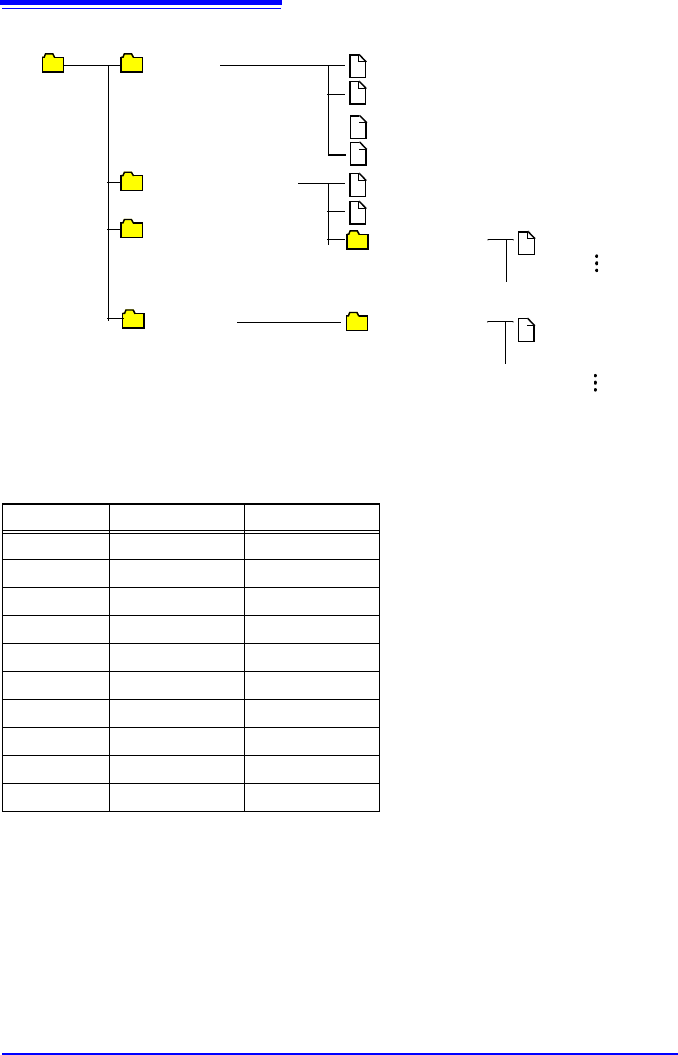

关于保存数据
MR8870-30 波形数据大小清单 （存储记录模式）
为二进制保存时，保存所有通道，与显示的 ON/OFF 无关。
为文本保存时，仅保存显示的通道。
上表所示的文本保存栏是显示保存所有通道的示例。
比如，使用 9729 PC 卡 1G(1GB) 时，可将记录长度 20000div 的二进制数据保存约 100 个文件。
HIOKI8870
CONFIG0001.SET
CONFIG0002.SET
WAVE0001.MEM
AUTO131031
WAVE0003.MEM
（设置数据的文件夹）
CONFIG
（设置数据以外的文件夹）
14-03-30 （日期）
14-04-01
最多 1000 个文件
（自动保存的文件夹）
WAVE0002.MEM
LIST0001.BDL
LIST0002.BDL
AUTO_D
（删除保存对象文件夹）
删除保存为 ON 的自动保存 （数值
运算结果文件除外）时，将文件保
存到该文件夹中。
CF 卡装满时，从其中最早的文件开
始删除。
14-04-02
WAVE0004.MEM
最多 1000 个文件
记录长度 (div) 二进制 文本
20 12.8 KB 82.5 KB
50 27.4 KB 205.6 KB
100 51.8 KB 410.6 KB
200 100.7 KB 820.8 KB
500 247.1 KB 2.0 MB
1,000 491.3 KB 4.0 MB
2,000 979.6 KB 8.0 MB
5,000 2.4 MB 20.0 MB
10,000 4.8 MB 40.1 MB
20,000 9.5 MB 80.1 MB
6.2
关于
CF
卡
71
3
6
第 6 章 数据的保存和读入
需要保存和读入本仪器测量的数据时，可使用下述选件。
6.2 关于 CF 卡
本公司选件 （附转换器）
• 9726 PC 卡 128M （※终止销售）
• 9727 PC 卡 256M （※终止销售）
• 9728 PC 卡 512M
• 9729 PC 卡 1G
• 9830 PC 卡 2G
重要事项
请务必使用本公司选件 CF 卡。如果使用本公司
选件以外的 CF 卡，则可能会导致无法正常保存
和读入，无法进行操作保证。
本仪器不使用 CF(CompactFlash) 转换器。
有关卡内的数据管理，请参照 “6.5 管理数据” (
⇒ 第 85 页 )。
• 新 CF 卡请在格式化之后使用。
在本仪器中进行格式化时 (⇒ 第 73 页 )
• 弄错正反方向时不要强行插入。
否则可能会导致 CF 卡或本仪器损坏。
• 在本仪器存取 CF 卡期间，请绝对不要拔出 CF 卡。否则可能会导致CF 卡
内的数据受损。
• 仅使用电池组时，如果保存期间电池余量用尽，也可能无法正确保存。
最糟糕的是可能会损坏 CF 卡，因此请充分注意电池组的余量。
• 弹出按钮伸出过长时，请先按入弹出按钮，然后再将 CF 卡插到底。
如果在弹出按钮弹出的状态下插入 CF 卡，则可能会导致本仪器损坏。
不能将 CF 卡插到底时，请勿强行插入，按一次弹出按钮，置于弹出状
态，再次按入弹出按钮之后，将 CF 卡插到底。
• 由于 CF 卡抗静电性弱，静电可能会导致 CF 卡故障或本仪器误动作，因
此请小心使用。
• 由于 CF 卡使用了闪存技术，因此有一定的使用寿命。长时间使用之后，
可能会无法保存或读入数据。在这种情况下，请购买新卡。
• 无论故障或损失的内容和原因如何，本公司对 CF 卡内保存的数据不进
行任何赔偿。因此请务必对 CF 卡内的重要数据进行备份。
