4.4
使用手动开始触发 (手动触发)
60
设定各输入信号在何种状态下开始触发。
设定开始触发的滤波器带宽 (触发滤波器) 。用于防止因噪音
而开始的触发。
滤波器带宽由读取数据的采样数
*
设定。
*
采样数 : 1div=100 点 (显示倍率为 ×1 时)
可利用 键开始任意触发。进行最优先触发而与其他触发源设定无关。
按下开始 / 停止键开始测量之后,需要进行任意记录时,请按下 键。
但在输入通道的触发设定为 OFF 时无效。设定触发条件并开始测量之后,如果在
[ 待触发 ] 期间按下 键,则开始触发。

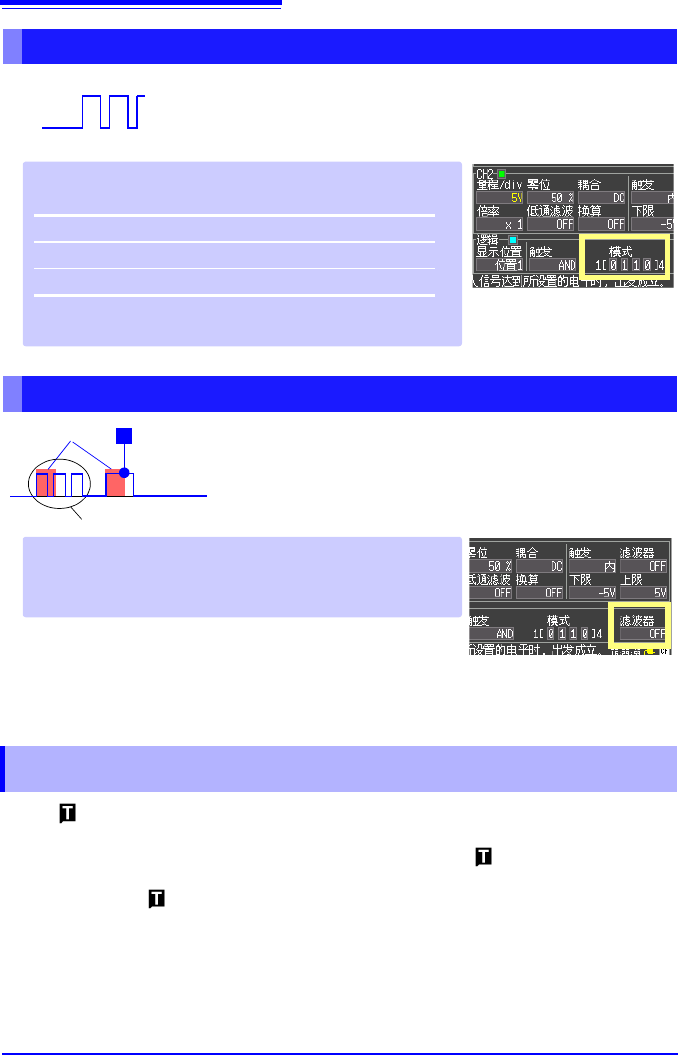

设定触发模式
1
0
HIGH
LOW
在 [ 模式 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
X
∗
忽略信号。
0
信号从 HIGH 变为 LOW 时开始触发。
1
信号从 LOW 变为 HIGH 时开始触发。
设定触发滤波器
噪音
滤波器带宽
T
在 [ 滤波器 ] 的设定内容中选择。
选择 : OFF∗、 10、 20、 50、 100 点
(
∗ : 初始设定 )
4.4 使用手动开始触发 (手动触发)

5.1
查看波形
61
3
5
第 5 章 分析波形

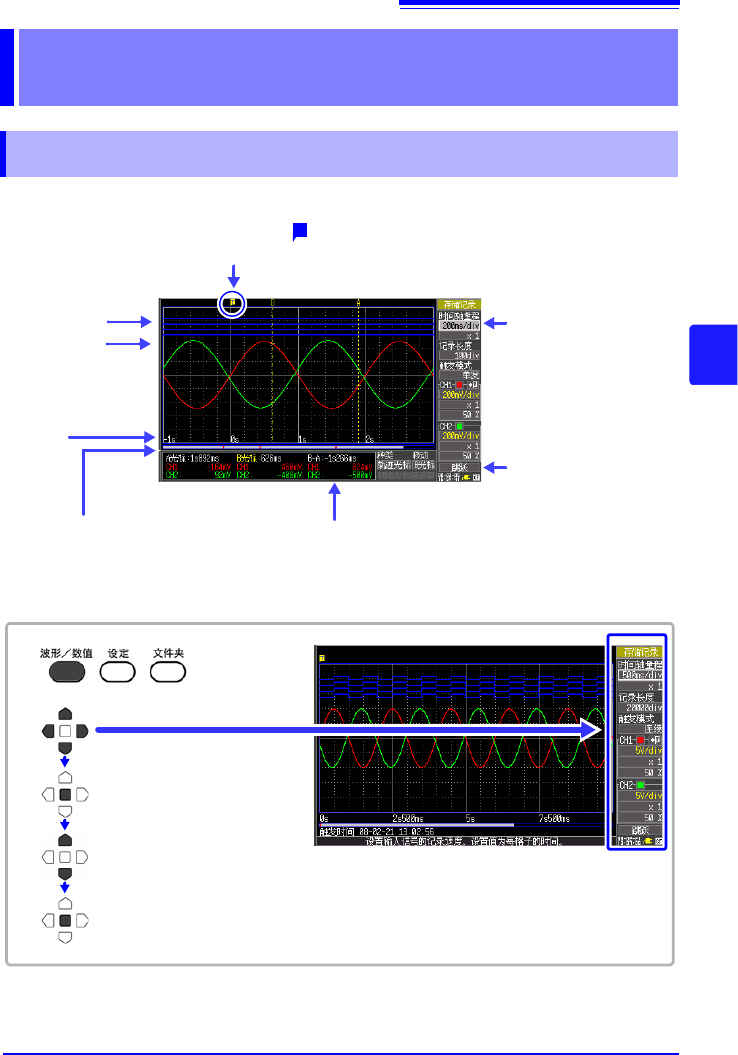

波形画面
分析波形 第 5 章
5.1 查看波形
逻辑波形
模拟波形
以波形显示读取至本
仪器内的数据。
A/B 光标值
(显示 A/B 光标时)
可确认波形上的光标值。 (
⇒ 第 64 页 )
可切换为数值运算结果。 (
⇒ 第 89 页 )
时间值
触发标记 ()
在有过触发的位置上会显示标记。
T
滚动条
表示显示波形的范围或位置。
滚动条的查看方法 (
⇒ 第 62 页 )
可显示刻度 (
⇒ 第 64 页 )
测量条件
可变更设定 (
⇒ 第 39
页 )
模拟触发设定 (
⇒ 第 53
页 )
跳跃功能 (⇒ 第 63 页 )
追踪显示 (
⇒ 第 62 页 )
选择波形画面
选择要设定的项目
确定
打开设定内容
选择内容
1
2

5.1
查看波形
62

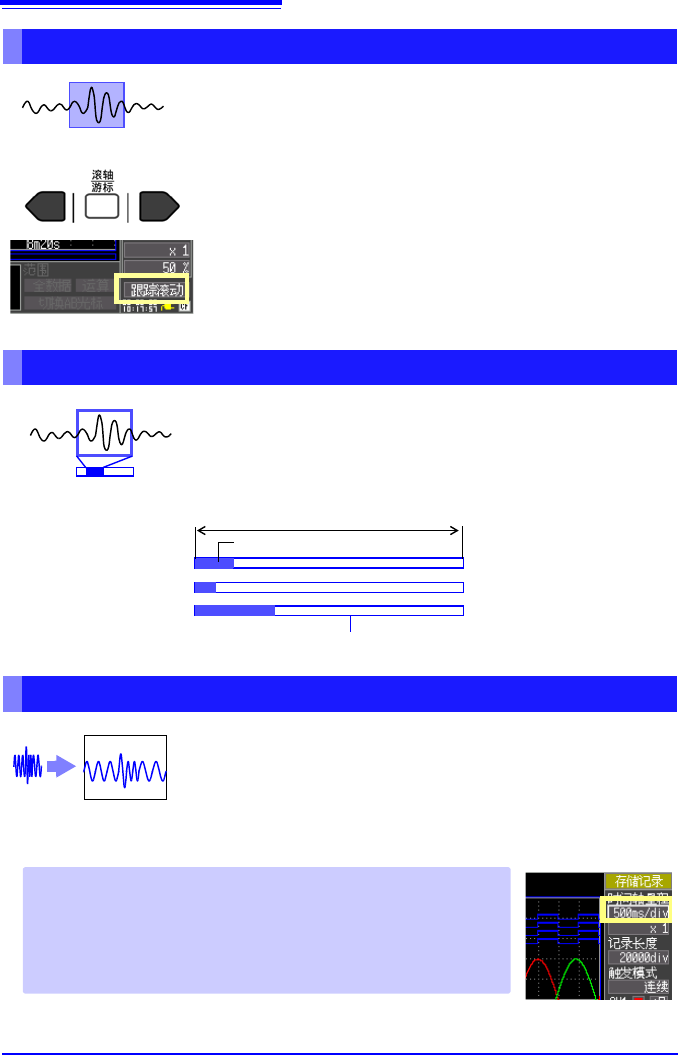

可利用滚轴/游标键滚动正在测量或已测量的波形。
如果在滚动模式显示期间在
∗
处滚动波形,则可停止滚动模式显
示,并随意查看测量之前的波形。
要返回滚动模式显示时,请将光标对准画面右下角的
[ 跟踪滚动 ],然后按下决定键。或者 , 如滚动到右侧 , 将返回滚
动模式。
∗ 关于滚动模式显示:
波形画面中显示的 1 div 为 50 ms 以上时,画面自动进行滚动,并
始终显示最新的波形。
如果在按下取消键的同时按下滚轴 / 游标的左、右键,则波形的
开头或结束会跳至触发位置。
可利用滚动条确认画面中显示的波形在已记录的所有波形中处
于什么位置。
此外,显示触发的时刻、触发位置以及 A/B 光标 (使用纵向光
标和跟踪光标时)位置。
可在时间轴 (横轴)方向上放大波形,查看详细数据。另外,通
过缩小时间轴,可迅速读取全体的变化。即使在测量期间,也可
以变更放大和压缩比例。另外,画面上有 A/B 光标时,可以光标
为基准进行放大和缩小 ( 仅限于测量结束后 )。
存储记录模式时从倍率中选择;有效值记录模式时,从横轴的设
置内容中选择。
滚动波形
显示画面
过去
最新
确认波形位置
时间轴放大率 × 1
× 2
× 1/2
记录长度为 200div 时
画面显示范围 (20 div)
滚动条
所有波形 (200 div)
即使记录长度相同,滚动条的
画面显示范围宽度也会因时间
轴的放大和压缩比例而异。
放大和缩小 (横轴方向)
在 [x1]( 显示倍率 ) 的设定内容中选择。
选择 : x10、 x5、 x2、 x1∗、
x1/2、 x1/5、 x1/10、 x1/20、 x1/50、
x1/100、 x1/200、 x1/500、 x1/1000
(
∗ : 初始设定 )
