3.6 测量条件的设定 3 （模拟通道的设定） 46 可变更各波形的显示位置。 设定设置零值 ( 电压时 :0V) 在纵轴的哪个位置显示。 选择输入信号的结合方式。 设定零位 （根据需要） 通常显示 (50%) 零位置 (2 5%) 0 V 100% 0% 50% 0 V 25% 在 [ 零位 ] 的设定内容中选择。 选择 : -50 ～ 150% ( 每 1% ，电压轴方向的放大及压 缩比例 设定 [ 倍率 ] 为 x1 时） ( 初…
3.6
测量条件的设定
3
（模拟通道的设定）
45
3
3
第 3 章 测量前的设定

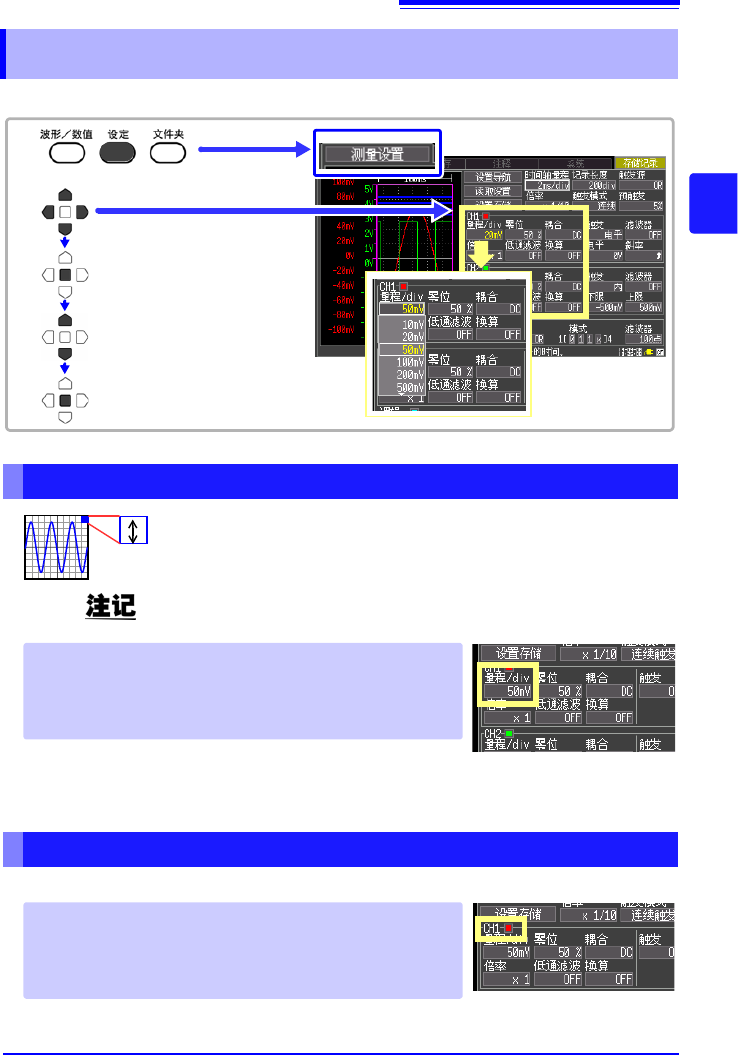

模拟输入的通道 (CH1、 CH2) 在 [ 测量设置 ] 画面中设定。
设定输入通道纵轴方向的 1div 的电压值 （电压轴量程）。
可设定各输入通道的波形显示颜色。
3.6 测量条件的设定 3 （模拟通道的设定）
选择 [ 测量设置 ] 画面
选择要设置的项目
确定
打开设定内容
选择内容
1
2
设定电压轴 （纵轴）量程
输入信号超出所设量程的可测量范围时，测量值显示为 “OVER”。
1div
在 [ 量程 /div] 的设定内容中选择。
选择 : 10∗、 20、 50、 100、 200、 500 mV、
1、 2、 5、 10、 20、 50 V [/div] (
∗ : 初始设定 )
测量有效范围为电压轴量程的± 10 倍。（50 V/div 时，端子间最大额定电压为 DC400V 以
下）
设定波形显示颜色 （根据需要）
在波形显示颜色的设定内容中选择。
选择 : OFF ( x )、红色 (∗ CH1)、绿色 (∗ CH2)、
蓝色、黄色、粉红色、浅蓝色 (
∗ : 初始设定 )
3.6
测量条件的设定
3
（模拟通道的设定）
46

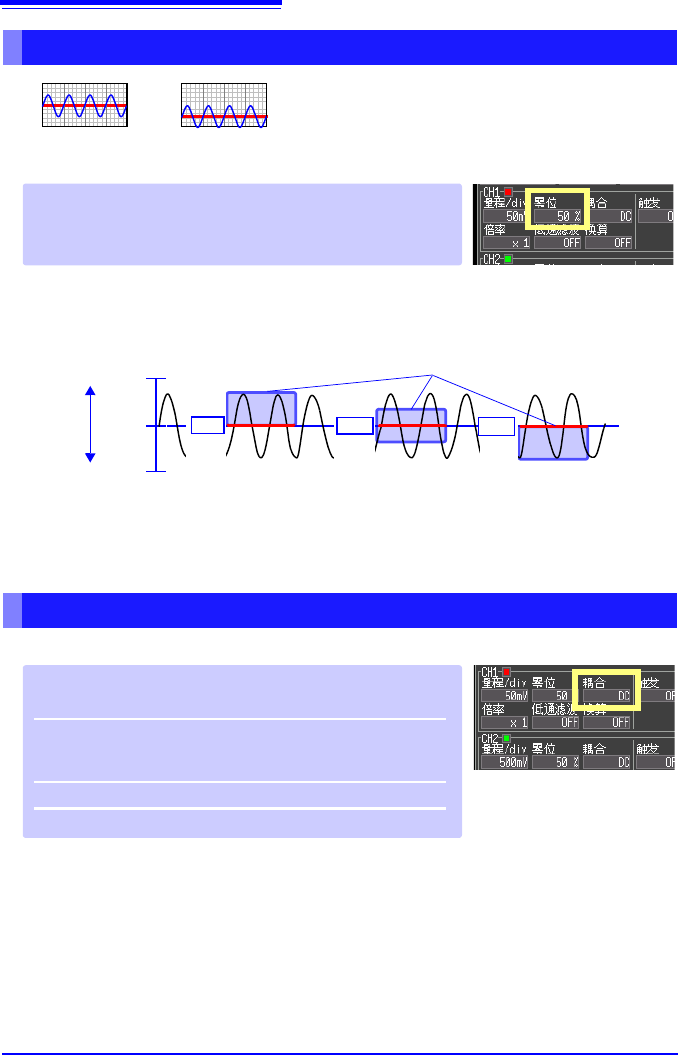

可变更各波形的显示位置。
设定设置零值 ( 电压时 :0V) 在纵轴的哪个位置显示。
选择输入信号的结合方式。
设定零位 （根据需要）
通常显示 (50%)
零位置 (25%)
0 V
100%
0%
50%
0 V
25%
在 [ 零位 ] 的设定内容中选择。
选择 : -50 ～ 150% ( 每 1%，电压轴方向的放大及压缩比例
设定 [ 倍率 ] 为 x1 时） ( 初始设定 : 50%)
电压轴方向的放大和缩小 (⇒ 第 47 页 ) 以零位置为基准进行放大·缩小。
波形画面中显示的电压范围因零位置和电压轴的放大及压缩比例而异，但测量范围不变。
0V
零位置 : 0%
50%
100%
（倍率 : x1）
测量范围
显示范围
0%
50%
100%
50%
100%
0%
0%
100%
50%
设定范围根据电压轴方向的放大和压缩比例而异。
（最大设定范围 x10 时，为 -950 ～ 1050%)
设定输入耦合 （根据需要）
在 [ 耦合 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
DC
∗
DC 耦合
要读取输入信号的 DC 成分和 AC 成分进行观测时选
择。
GND
不连接输入信号。可确认零位。
3.6
测量条件的设定
3
（模拟通道的设定）
47
3
3
第 3 章 测量前的设定

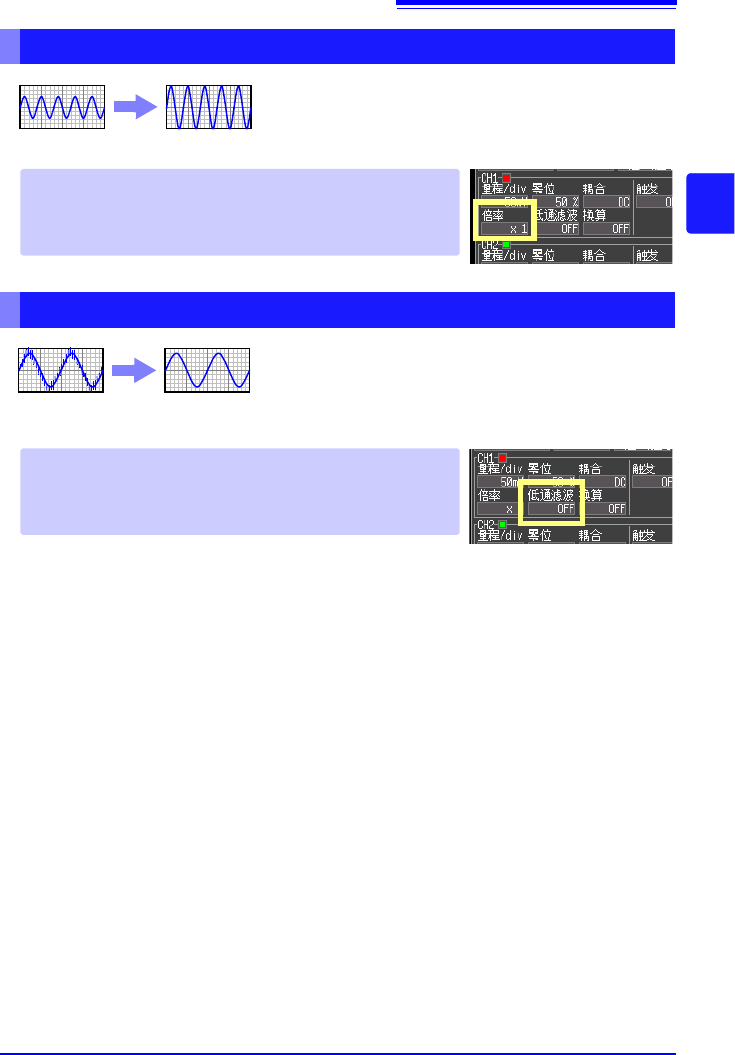

可设定各输入波形的纵轴 （电压轴）方向的显示倍
率。以零位置为基准进行放大和缩小。
要除去多余的高频成分时，请选择截止频率。
设定纵轴的放大和压缩比例 （根据需要）
通常显示
放大显示 (x2)
在 [ 倍率 ] 的设定内容中选择。
选择 : x10、 x5、 x2、 x1∗、 x1/2、 x1/5 ( ∗ : 初始设定 )
设定低通滤波器 （根据需要）
通常显示 (OFF)
选择截止频率
在 [ 低通滤波 ] 的设定内容中选择。
选择 : OFF∗、 5Hz、 50Hz、 500Hz、 5kHz
(
∗ : 初始设定 )
