3.2 操作流程 39 3 3 第 3 章 测量前的设定 可根据设定内容在波形画面中进行设定。 详细设定与设定画面中的设定相同。测量中，如更 改量程、记录长度、触发的设置，之前的 测量数据将被清除以变更后的测量条件重新测量 （再开始） 。 测量条件的设定项目 （波形画面） 设定时间轴量程 ( ⇒ 第 42 页 ) 设定记录长度 （格子数） ( ⇒ 第 43 页 ) 设定显示倍率 ( ⇒ 第 43 页 ) 波形画面 时间轴 （…
3.2
操作流程
38

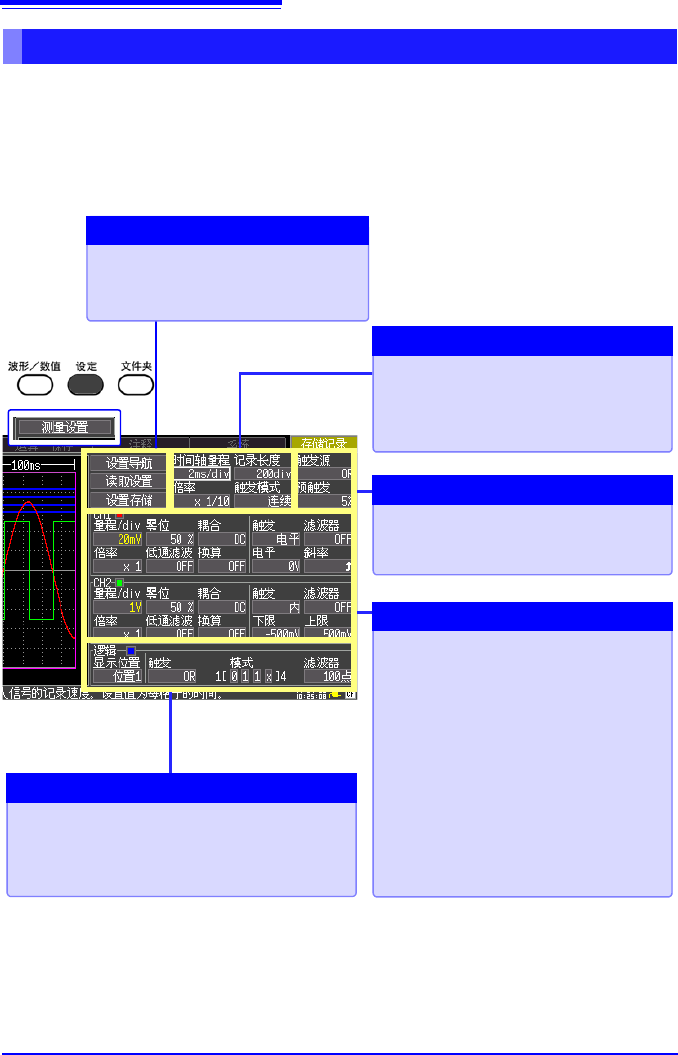

测量之前，在 [ 测量设置 ] 画面中设定测量条件。
可在波形监视中查看输入波形的同时进行设定。 (⇒ 第 21 页 )
另外，也可以读入事先设定的数据。 (⇒ 第 82 页 )
设定画面下侧显示光标的操作说明。
测量条件设定画面 （测量设置画面）
设定时间轴量程 (⇒ 第 42页 )
设定记录长度（DIV 数）(⇒ 第 43 页 )
设定显示倍率 (⇒ 第 43 页 )
设定逻辑波形颜色 (⇒ 第 49 页 )
设定逻辑波形的显示位置 (⇒ 第 49 页 )
触发的设定 (⇒ 第 59 页 )
设定电压轴 （纵轴）量程
(
⇒ 第 45 页 )
设定波形显示颜色 (⇒ 第 45 页 )
零位的设定 (⇒ 第 46 页 )
设置输入耦合 (⇒ 第 46 页 ) ∗1
设定纵轴的放大及压缩比例
(
⇒ 第 47 页 )
设定低通滤波器
(
⇒ 第 47 页 ) ∗1
进行单位换算 （转换比功能）
(
⇒ 第 48 页 ) ∗1
∗1. 只可在设定画面中设定
逻辑通道的设定
输入通道的设定
时间轴 （横轴）的设定
触发模式的设定 (⇒ 第 44页 )
触发的设定 (⇒ 第 53 页 )
记录条件的设定
自动设定 (⇒ 第 40 页 )
读入设定 (⇒ 第 82 页 )
保存设定 (⇒ 第 81 页 ) ∗1
自动设定及设定的读入和保存
3.2
操作流程
39
3
3
第 3 章 测量前的设定

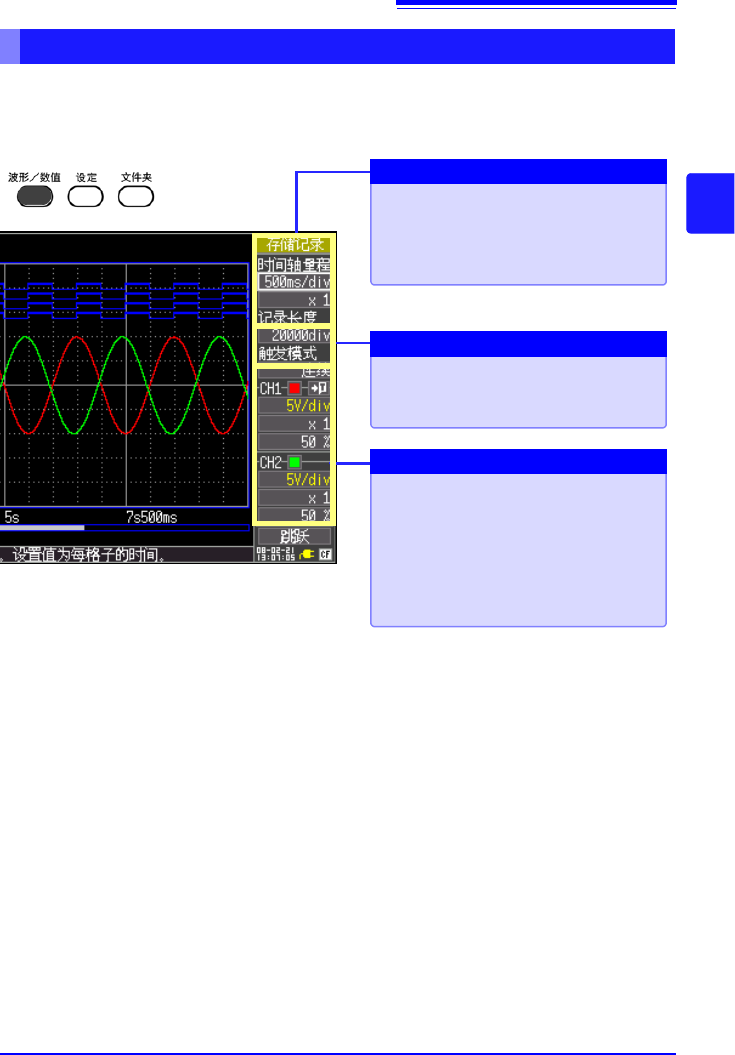

可根据设定内容在波形画面中进行设定。
详细设定与设定画面中的设定相同。测量中，如更改量程、记录长度、触发的设置，之前的
测量数据将被清除以变更后的测量条件重新测量 （再开始）。
测量条件的设定项目 （波形画面）
设定时间轴量程 (⇒ 第 42 页 )
设定记录长度（格子数）(⇒ 第 43 页 )
设定显示倍率 (⇒ 第 43页 )
波形画面
时间轴 （横轴）的设定
触发模式的设定 (
⇒
第 44 页 )
触发的设定 (⇒ 第 53 页 )
设定电压轴 （纵轴）量程
(
⇒ 第 45 页 )
设定波形显示颜色 (⇒ 第 45 页 )
零位的设定 (⇒ 第 46 页 )
设定纵轴的放大及压缩比例
(
⇒ 第 47 页 )
输入通道的设定
记录条件的设定
3.3
自动设定测量条件 （自动量程）
40

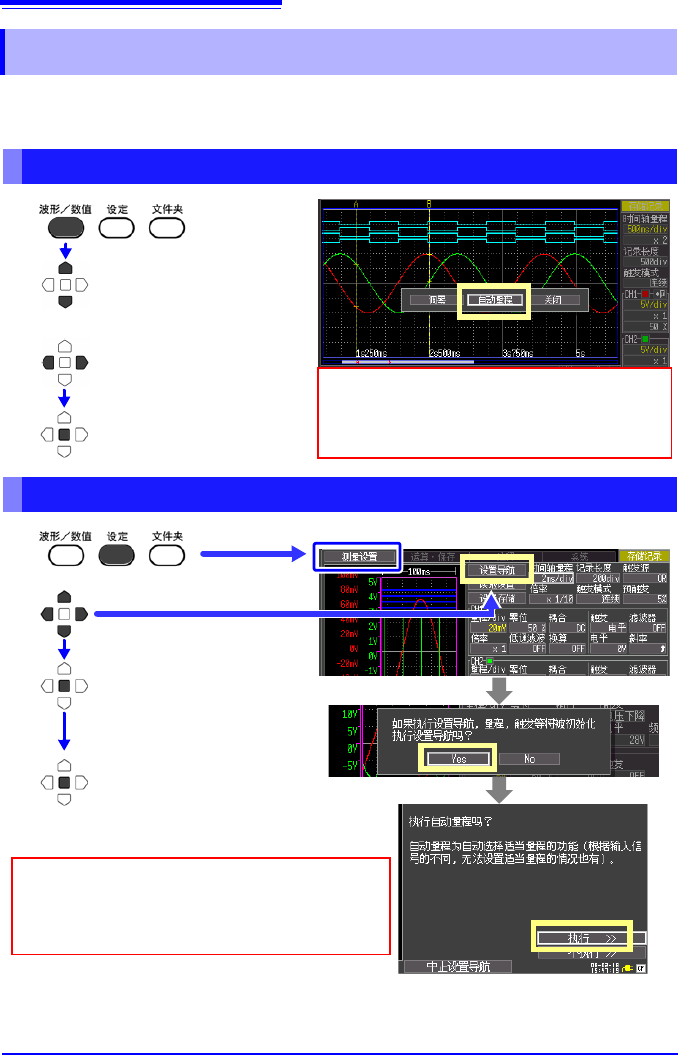

不清楚量程确定方法时，可在波形画面或测量设置画面中自动设定 （自动量程）。
也可以读入本仪器或CF卡（插入时）中保存的设定数据，并在本仪器中进行设定。(⇒ 第82页)
3.3 自动设定测量条件 （自动量程）
在波形画面中自动设定
在测量设置画面中自动设定
选择 [ 自动量程 ]
确定
1
2
同时按下 1 秒钟以上
显示对话框。
选择波形画面
（同时）
不能确定适当的量程时，会显示 [ 自动量程失败 ]。
请在测量设置画面中查看波形监视的同时，手动进
行设定。
选择 [ 测量设置 ] 画面
选择 [ 设置导航 ]
确定
确定
1
2
显示对话框。
根据对话框指示
进行设定。
根据输入波形进行设定。
不能设定为适合输入信号的量程时，选择 [ 下一步 ]，
显示手动设定步骤的说明。请根据说明进行设定。
