4OM-1604
1-51
第一章 4. 维护保养方法
1011-001
4.2 吸嘴过滤器的更换
4.2.1 吸嘴过滤器的拆卸方法

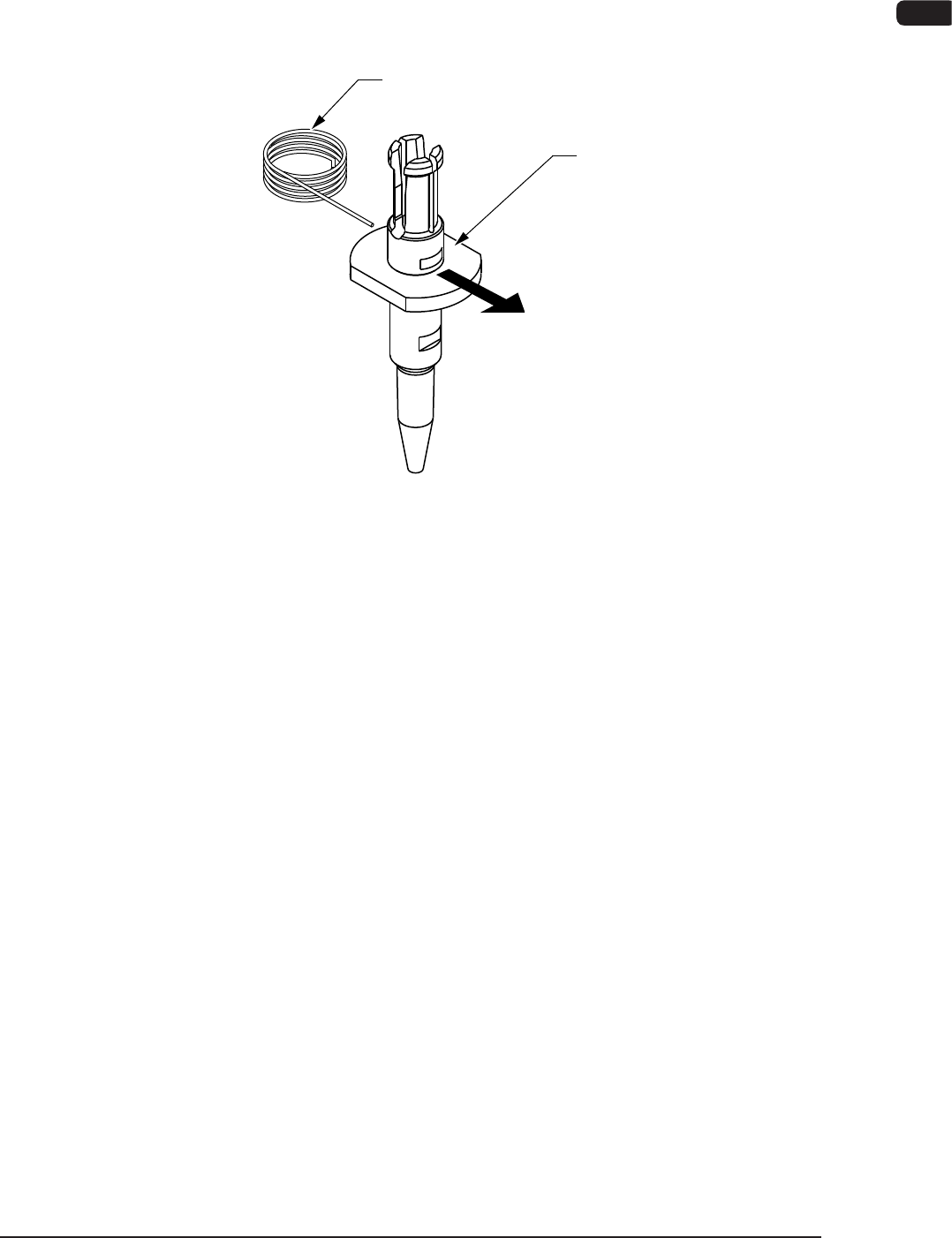

如下图所示，使用过滤器拔取治具，将吸嘴过滤器推出来。
过滤器拔取治具
吸嘴
推
将吸嘴过滤器推出来
F4A39-3
4OM-1604
1-52
第一章 4. 维护保养方法
1011-001

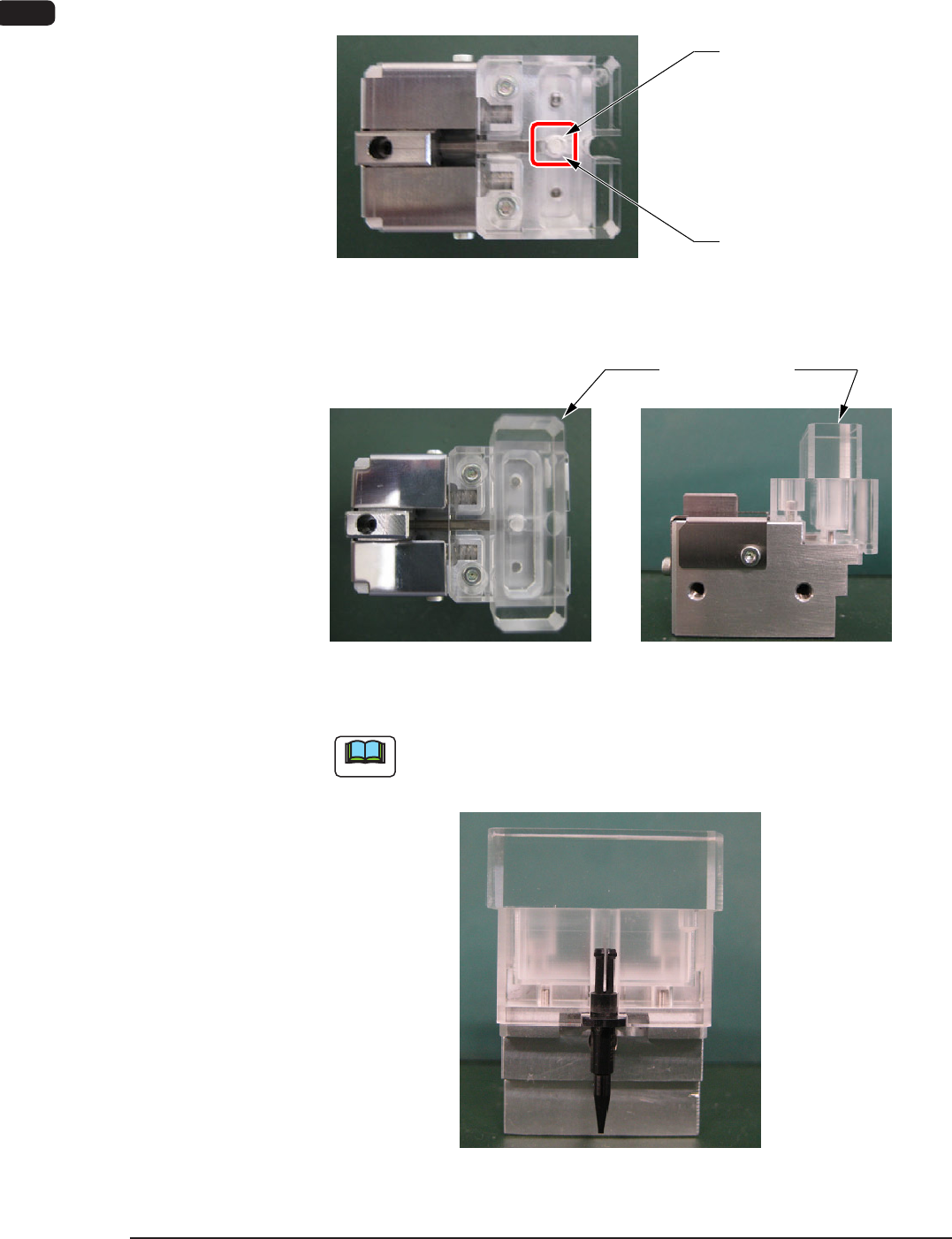

4.2.2 吸嘴过滤器的插入方法
•
高速吸嘴
(1) 将吸嘴过滤器安装到孔部。
孔部
吸嘴过滤器
F4A39-4
(2) 将过滤器压块插入到过滤器安装开口部。
过滤器压块
F4A39-5
(3) 将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。
Note
请注意吸嘴过滤器开口部的朝向。
F4A39-6
4OM-1604
1-53
第一章 4. 维护保养方法
1011-001

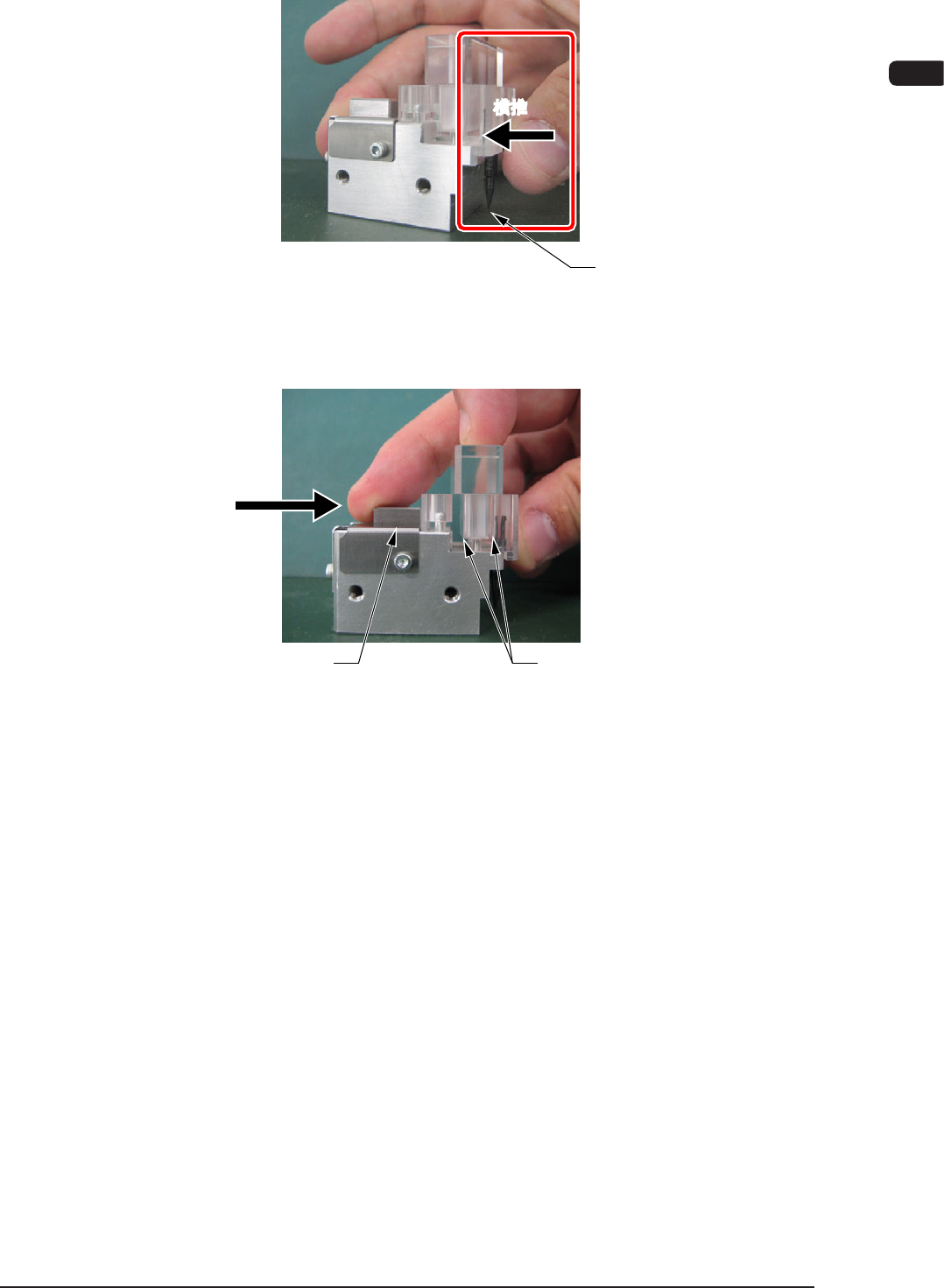

(4) 用手指横向推入固定，以免吸嘴倾斜。
吸嘴
横推
F4A39-7
(5) 将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。
丙烯模块端面
滑动部
推
F4A39-8
