4OM-1604 1-16 第一章 3. 维护保养部位 安装头部 XY横梁部 吸嘴储料器部 推车设置部 送料器安装台驱动部 吸嘴储料器部 元件识别照相机部 线路板搬送部 切割器部 线路板搬送部 F4A7 1002-001
4OM-1604
1-15
第一章 3. 维护保养部位
3. 维护保养部位

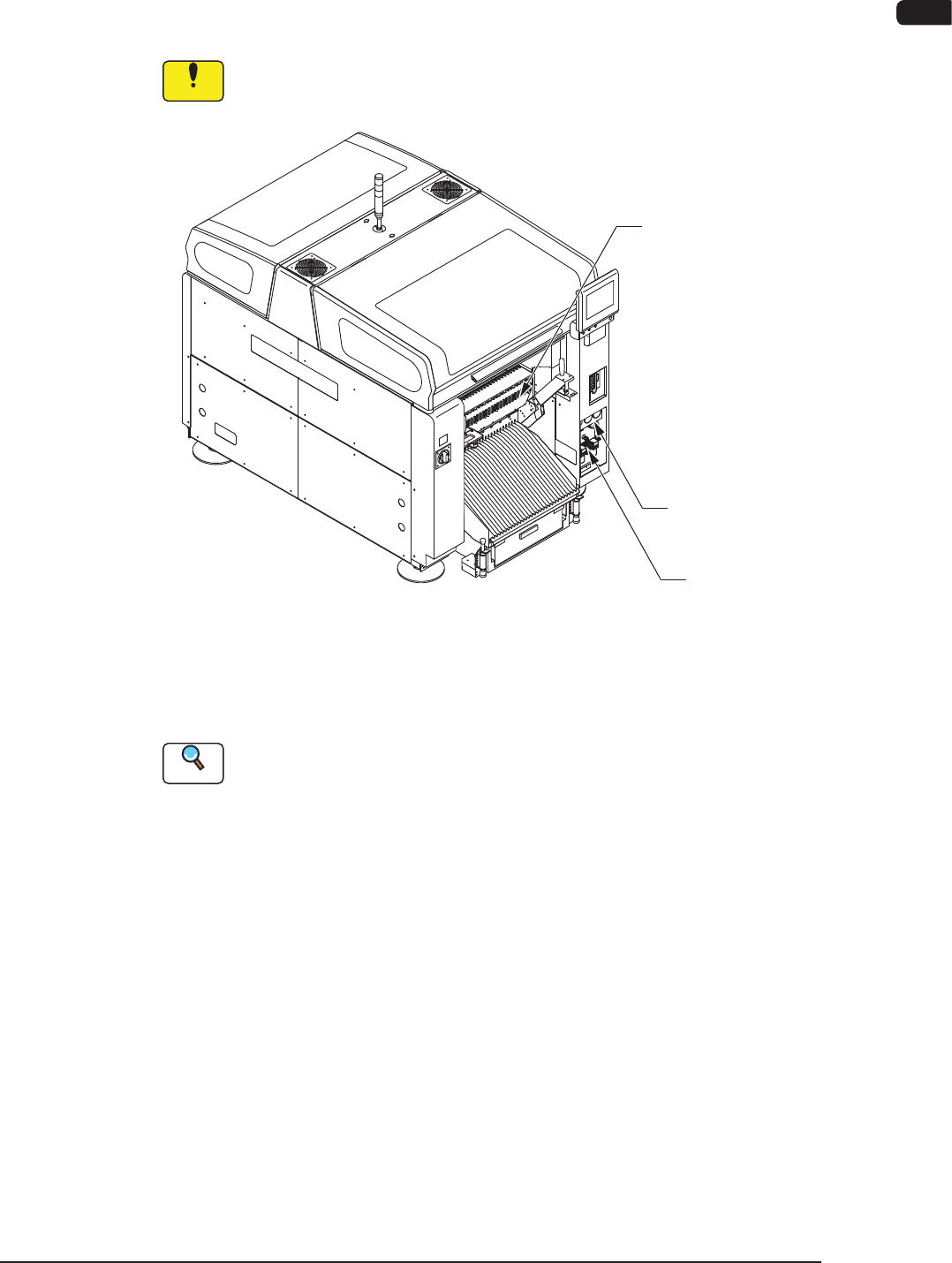

3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
气源
装置正面
真空系统
送料器推车部
F4A6
Reference
(a) 各部详细的维护保养部位以及维护保养方法请参照
“
第一章 3.2
”
以
后的章节。
(b) 关于选项，请参照各特殊规格的使用说明书进行维护保养。
1011-002
4OM-1604
1-16
第一章 3. 维护保养部位

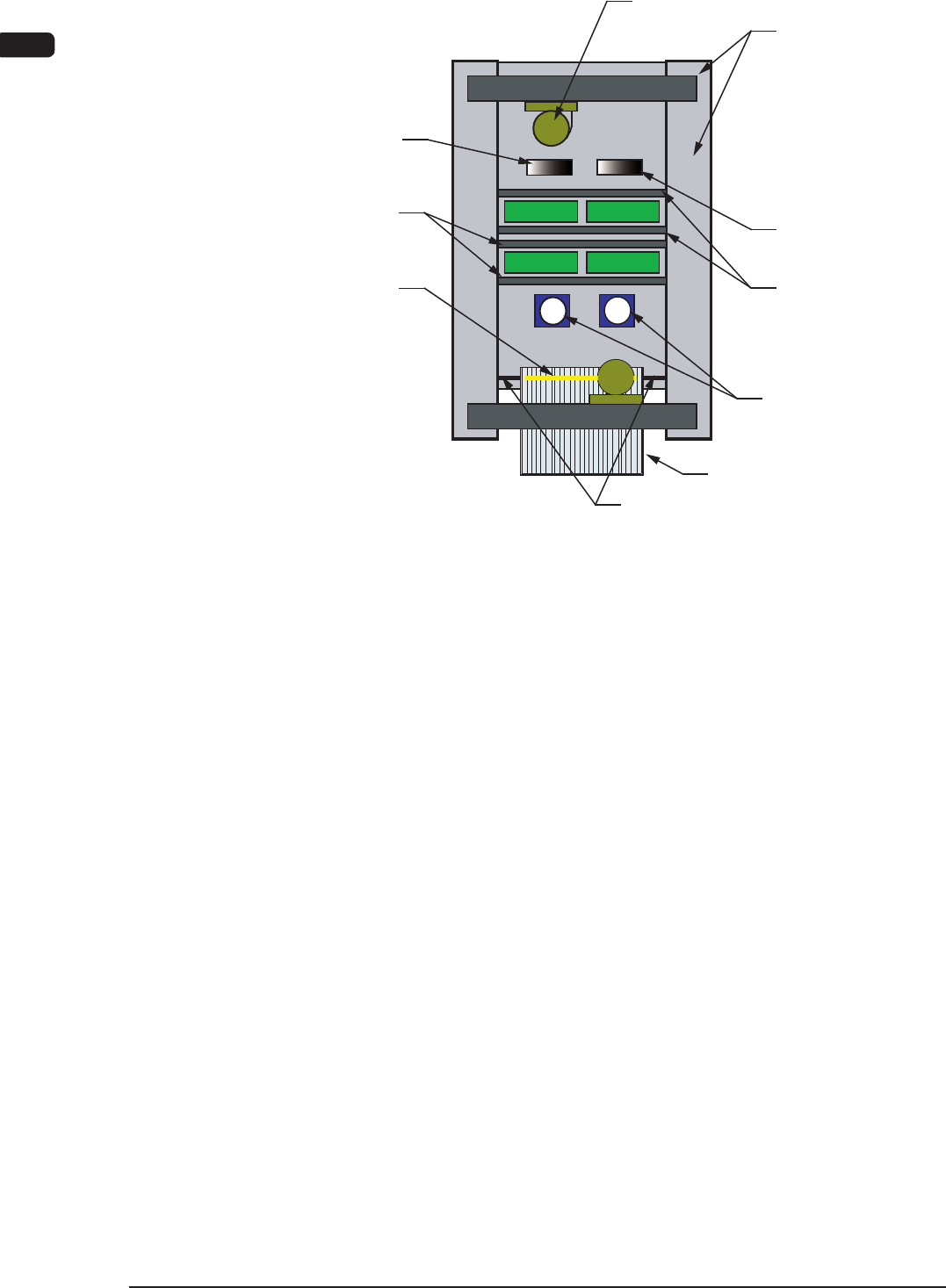

安装头部
XY横梁部
吸嘴储料器部
推车设置部
送料器安装台驱动部
吸嘴储料器部
元件识别照相机部
线路板搬送部
切割器部
线路板搬送部
F4A7
1002-001
4OM-1604
1-17
第一章 3. 维护保养部位
1011-002
3.2 点检、清扫、注油部位
记载各单元必需的维护保养。
Reference
关于按周期分类的维护保养项目 , 请参照
“
第一章 2. 维护保养检查表
”
章节。
3.2.1 气 源
排放口
主气压
每天 点检 所要时间:1分钟
设定空气压力为0.45MPa(4.6kgf/cm
2
)
请目视确认在运行时空气压力是否达到
Min.0.4MPa(4.1kgf/cm )
2
否则，请进行调整。
吹气压
每天 点检 所要时间:1分钟
请目视确认表压是否为初期设定值
0.05MPa
(0.5kgf/cm
2
)
装置出厂时已经设定好，请不要随意更改。
排放口
每周 清扫
请准备容器等，向下拔出各滤盒下部不同色
的盖子，进行排放口的排水。
所要时间:5分钟
Z夹板压
每天 点检 所要时间:1分钟
请目视确认表压是否为初期设定值
0.4MPa
(4.1kgf/cm
2
)。
装置出厂时已经设定好，请不要随意更改。
