4OM-1604
1-30
第一章 3. 维护保养部位

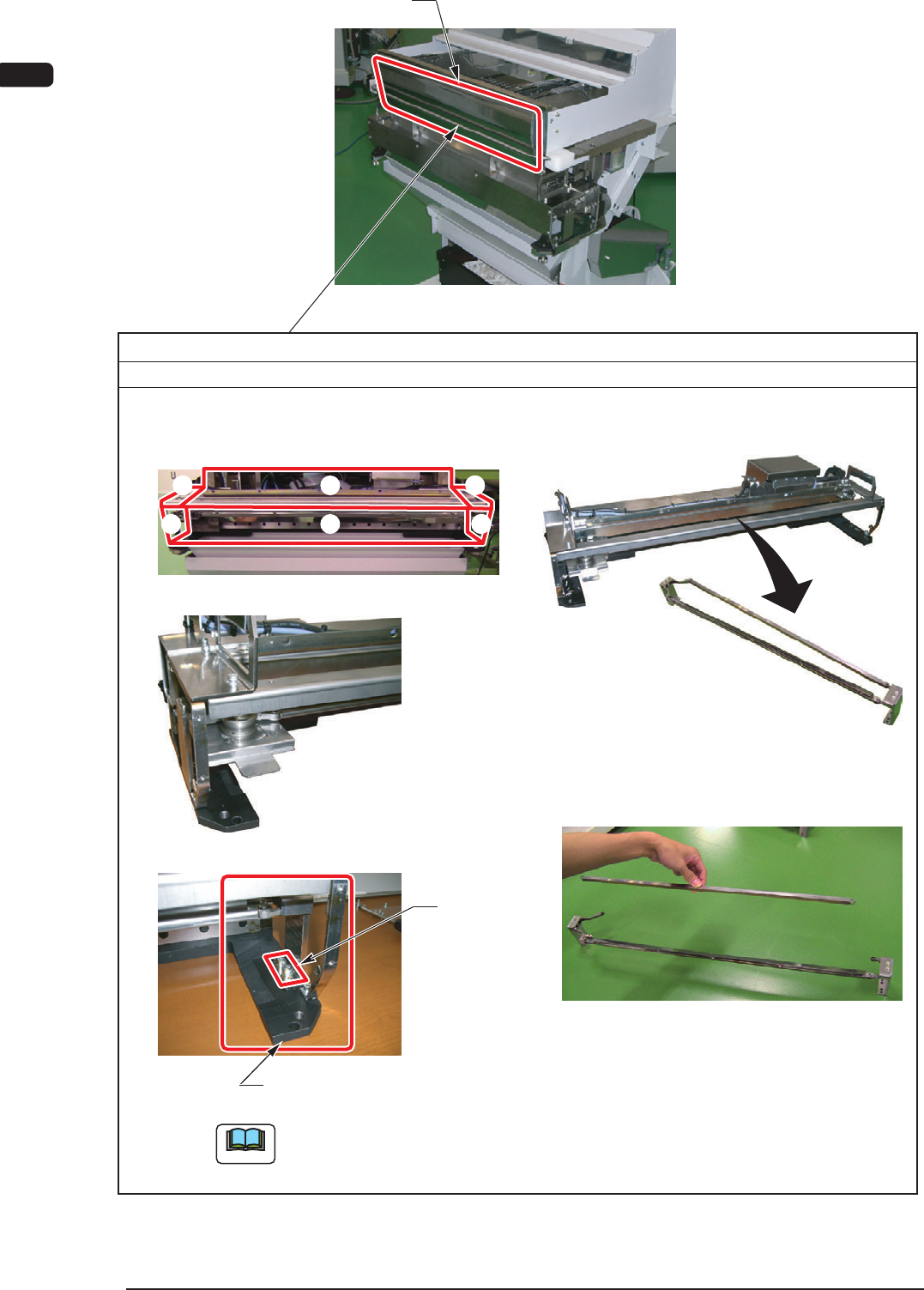

前安全杆
聚氨酯夹板
每年 更换 所要时间:30分钟
(2)
(3)
拆卸切割器部盖子(6处)。
安装切割器刀片盖。
(1)请拆卸前安全杆，从推车卸下切割器。
(4)拆卸夹板控制杆台左右的螺丝钉。
(5)拆卸每个夹板控制杆台的夹板控制杆。
(6)请从夹板控制杆台拆卸夹板控制杆，更换新的
夹板控制杆。
② ⑥ ①
④
也同样拆卸相反侧螺丝钉。
⑤ ③
③
②
⑥
⑤
拆卸螺丝钉。
将切割器放到推车时，请牢牢固定2处连接器。
另外，请不要忘记安装前安全杆。
F4A24
1011-002
Note
4OM-1604
1-31
第一章 3. 维护保养部位

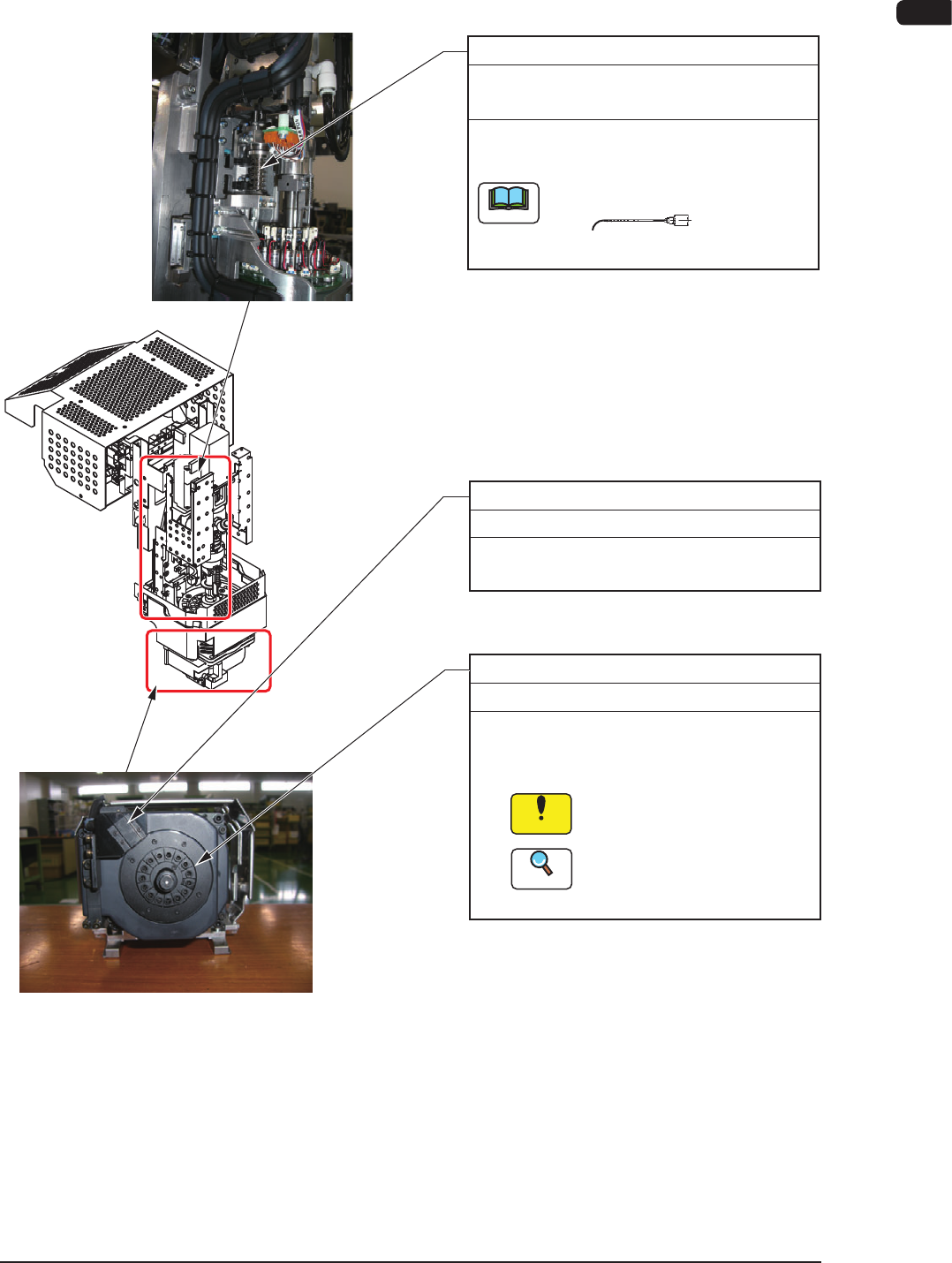

3.2.7 安装头部
高速安装头
扩散板
每月 清扫 所要时间:2分钟
(1)通过界面操作将所有吸嘴收存在吸嘴
储料器内。
(2)请用镜头布干擦。
请不要使扩散板表面沾上皮
脂和油。
关于吸嘴收存步骤，请参照
“第二卷 第六章 5.吸嘴交换
界面”章节。
线传感器(投光器、受光器)
每天 清扫 所要时间:5分钟
线传感器表面上沾有皮脂和油时，请在棉棒
上沾些无水乙醇擦拭污垢。
吸嘴上下滚珠丝杠(NL轴)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器
在螺旋槽涂刷少量新润滑油。
使用吸嘴为No.19(茶色)。
No.19
F4A25
1011-002
Note
Notice
Reference
4OM-1604
1-32
第一章 3. 维护保养部位
安装头上下滚珠丝杠(HL轴)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
(1) 请用棉纱擦去原有的润滑油，用注油器
在螺旋槽涂刷少量新润滑油。
(2) 注油后，请用手动操作(指定量移动)将
HL轴上下移动25mm，重复5次，融合润滑
油。
使用吸嘴为No.19(茶色)。
No.19
每三个月 清扫、注油 所要时间:5分钟
(1) 请用棉纱擦去原有的润滑油，用注油器
在直线导轨的槽内涂刷少量新润滑油。
(2) 注油后，请用手动操作(指定量移动)将
HL轴上下移动25mm，重复5次，融合润滑
油。
(3)初次注油是在一个月后，以后每三个月
注油一次。
使用吸嘴为No.19(茶色)。
涂刷润滑油时，请注意不要在传感
器沾上润滑油。
No.19
安装头上下直线导轨(HL轴)
(DAPHNE EPONEX GREASE No.1)
F4A25-1
1002-001
Note
Note
Notice
