第二章 2. 警告 ( 启动向导 )
启动向导编码 显示区分 A( 启动向导的概要 )
显示区分 B( 启动向导的详细 )
050713 梭式传送带
检出排出侧梭式传送带的减速传感器。有线路板夹入的可能性，请取下线路板。
050714 梭式传送带
检出排出传送带的停止传感器。有线路板夹入的可能性，请取下线路板。
050715 梭式传送带
检出轨道 A 排出传送带的停止传感器。有线路板夹入的可能性，请取下线路板。
050716 梭式传送带
检出轨道 B 排出传送带的停止传感器。有线路板夹入的可能性，请取下线路板。
050717 梭式传送带
装置系统 / 后工程线路板收受位置的设定值被设定成动作范围外的值。请设定线路
板 Y 尺寸的共计为 467mm 以下。
050718 梭式传送带
请设定装置系统 / 后工程排出方式为『SMEMA』，或请确认测试运转的前后工程信号
是否没有被设定成『不使用』。
060101 送料器通信异常
不能和送料器通信。
请确认是否已经将指定编号的送料器插入。
060201 送料器种类异常
元件库和送料器不一致。
060301 送料器准备异常
请将送料器安装台下降后再度上升。
060401 送料器符号异常
不能从此送料器吸着，请指定不同的送料器。
060501 吸嘴确认
装着了吸嘴。请在收纳后实施。
060601 推车确认
前后推车存在被拉出的可能性。
请正确安置推车。
060602 推车确认
推车 ( 后 ) 正在下降。请让推车上升。
060603 推车确认
推车 ( 前 ) 正在下降。请让推车上升。
060604 推车确认
推车 ( 后 ) 没有在上升位置，或推车的连接器脱落的原因，不能运转。( 推车和安
全盖门间有缝隙，手伸进去有危险。)
060605 推车确认
推车 ( 前 ) 没有在上升位置，或推车的连接器脱落的原因，不能运转。( 推车和安
全盖门间有缝隙，手伸进去有危险。)
060701 元件供给 Carrier 异常
该元件从指定送料器不能吸取。请将吸取方法变更为手动。
1011-001
4OM-1604
2-19
第二章 2. 警告 ( 启动向导 )
启动向导编码 显示区分 A( 启动向导的概要 )
显示区分 B( 启动向导的详细 )
060801 切割器
请关闭本体安全盖门，上锁后进行操作 ( 里 )
060802 切割器
请关闭本体安全盖门，上锁后进行操作 ( 前 )
0d0b01 压入错误元件确认
请打开安全盖门，确认线路板上的元件，消除或修正。
0d0c01 吸着失误元件，锁定偏位确认
打开安全门，请确认发生异常的模块是否有吸着失误元件落下，送料器的锁定是否
偏位。一旦元件落下，有和安装头发生干涉的可能性。
0d0d01 吸嘴折弯确认
打开安全门，请确认安装头贴装的吸嘴是否折弯。
0d0e01 切割器原点复位未完了
请执行全原点复位。
0d0f01 高度教示
正在吸取元件，或有阀打开状态的吸嘴 ( 后侧安装头 )。请去掉元件，关闭阀。
0d0f02 高度教示
正在吸取元件，或有阀打开状态的吸嘴 ( 前侧安装头 )。请去掉元件，关闭阀。
0d0f03 高度教示
供料器的料盘没有被拉出 ( 后侧 )。
请拉出料盘。
0d0f04 高度教示
供料器的料盘没有被拉出 ( 前侧 )。
请拉出料盘。
0d0f05 高度教示
片面装置贮备器 2 的第 3 列，第 4 列的主贮备器高度不能教示。
0d0f06 高度教示
安装头 1 侧没有玻璃治具放置处的原因，所以没有玻璃治具高度教示。
0d1001 停止指令中
互锁被检出。请消除主要原因后再次执行。
0d1101 助焊剂涂敷单元滑动台浮起检出
请下降助焊剂涂敷单元滑动台。
0d1201 助焊剂涂敷单元马达警报检出
请抽出再装入助焊剂涂敷单元滑动台，再次开始运转。
0d1301 助焊剂涂敷单元没搭载
请设置线路板程序数据使用的助焊剂涂敷单元。
T4B1
1011-001
4OM-1604
2-20
第二章 3. 装置情报
3. 装置情报

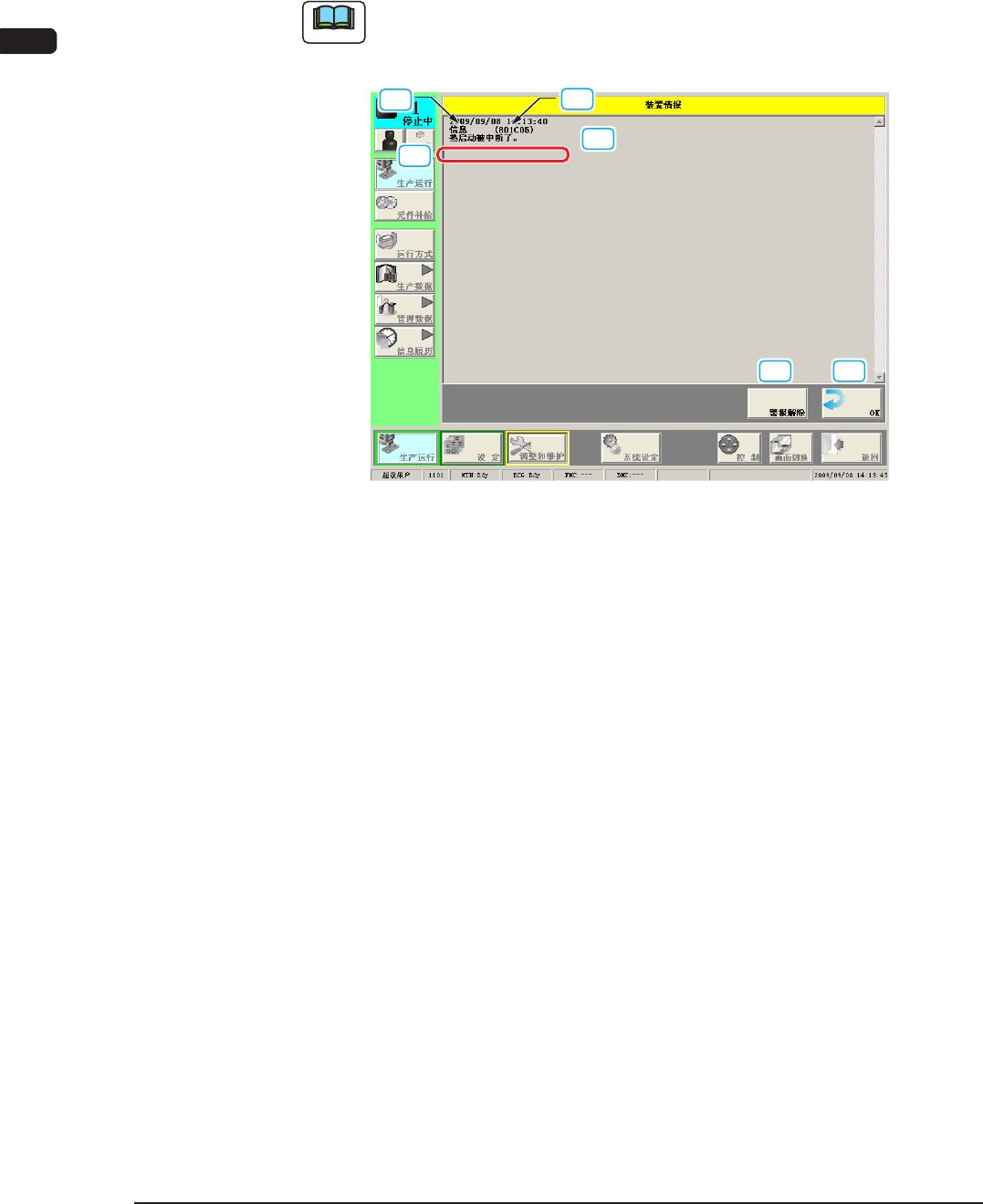

3.1 关于装置情报界面
显示装置运行中的各种装置情报。
Note
装置不会在该显示下停止。
[1]
[4]
[3]
[2]
[5] [6]
F4B3
[1] 装置情报编码
显示装置情报编码。
[2] 显示区分 A
显示装置情报的概要。
[3]
显示区分 B
显示装置情报的详细内容。
[4] 显示区分 C
显示关于装置情报内容的确认方法。
[5]
[ 警报解除 ] 按钮
按此按钮，只解除警音。
[6] [OK] 按钮
消除装置情报界面。
