4OM-1604-002_w.pdf - 第77页
4OM-1604 1-26 第一章 3. 维护保养部位 1002-001 3.2.6 送料器推车部 ( 切割器 ) 切割器箱内 每周 清扫 所要时间:10分钟 (1) (2) (3) 拆卸送料器批量更换推车。 拧下送料器批量更换推车切割器部分的螺 丝钉(12处)，拆卸机盖。 请用吸尘器清扫切割器部内部的垃圾、灰 尘。 请使用狭细的吸尘口。 吸尘口(推荐) 也拧下相反侧螺丝钉。(共12处) F4A20 Note
4OM-1604
1-25
第一章 3. 维护保养部位
1002-001
带盘箱
每天 清扫 所要时间:5分钟
请用吸尘器吸取带盘箱底的垃圾、灰尘或打
开盖子丢到碎屑箱。
碎屑箱
每天 清扫 所要时间:1分钟
从切碎确认窗口看到的碎屑箱被空料带装满
时，请拉出碎屑箱，除去空料带。
F4A18
4OM-1604
1-26
第一章 3. 维护保养部位
1002-001

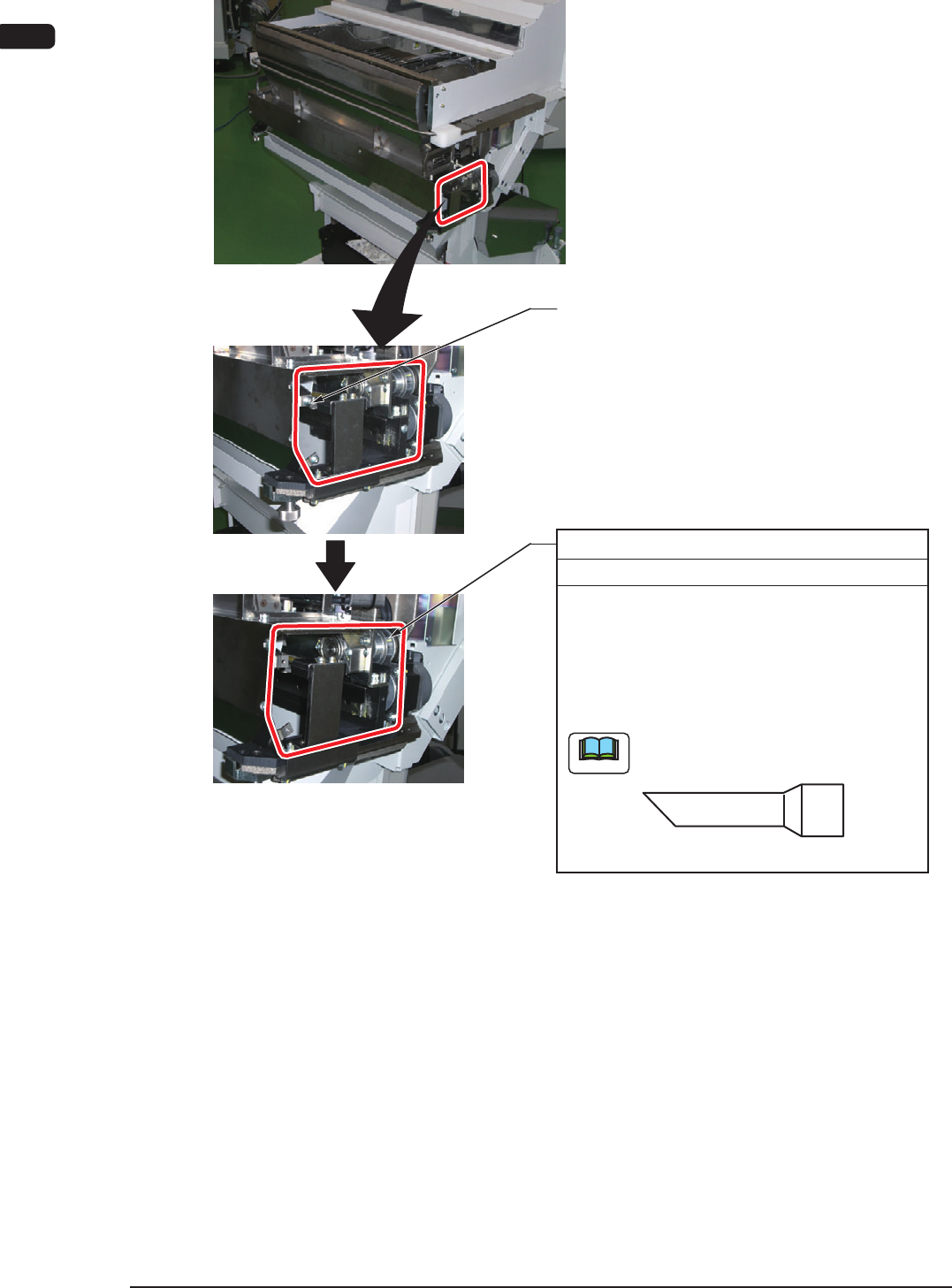

3.2.6 送料器推车部 ( 切割器 )
切割器箱内
每周 清扫 所要时间:10分钟
(1)
(2)
(3)
拆卸送料器批量更换推车。
拧下送料器批量更换推车切割器部分的螺
丝钉(12处)，拆卸机盖。
请用吸尘器清扫切割器部内部的垃圾、灰
尘。
请使用狭细的吸尘口。
吸尘口(推荐)
也拧下相反侧螺丝钉。(共12处)
F4A20
Note
4OM-1604
1-27
第一章 3. 维护保养部位
1011-002

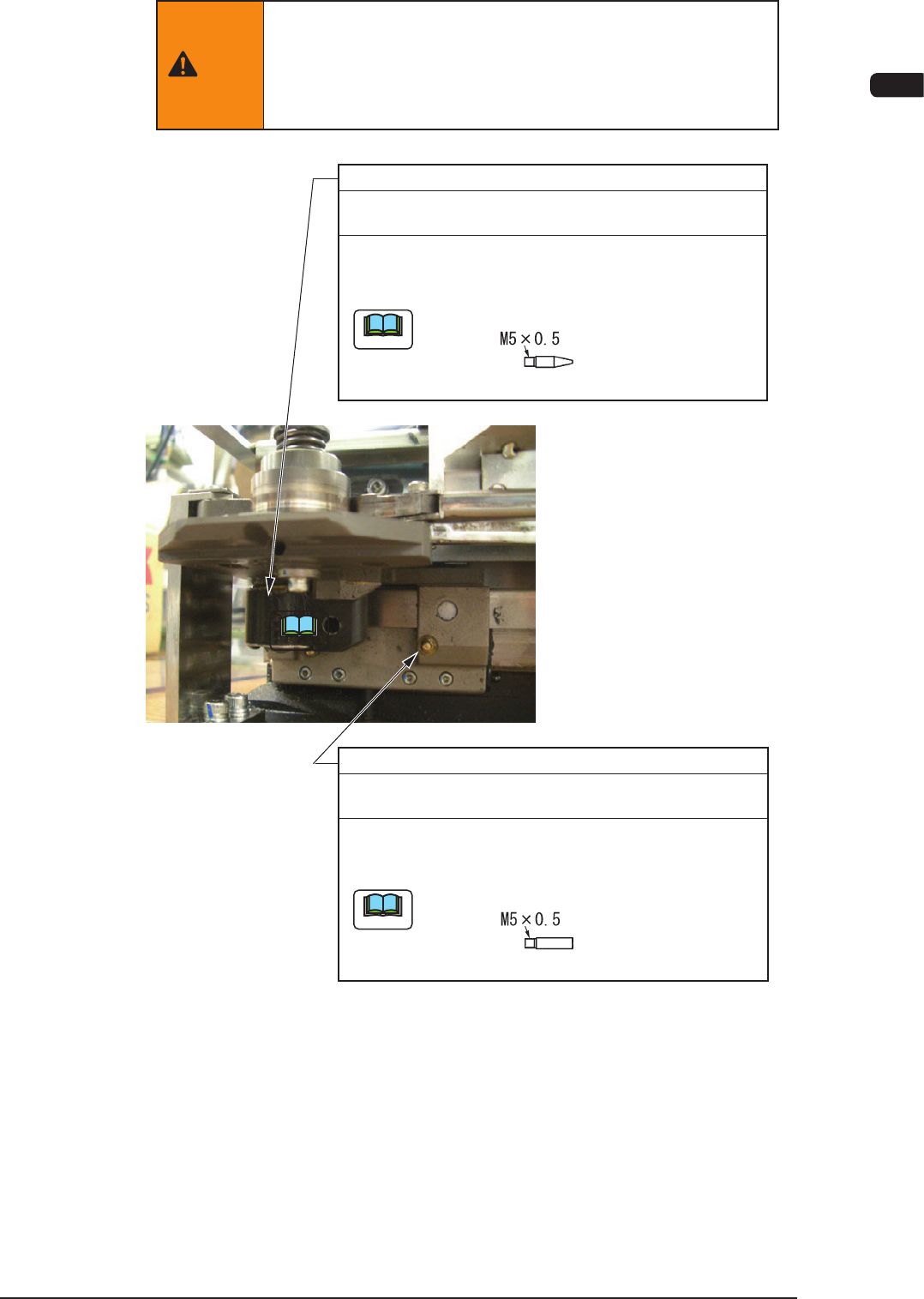

警告
请注意切割器刀片进行作业。
•
请注意切割器刀片进行作业。
作业时请戴手套并充分注意。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
(1)拧下12个螺丝钉。
(2)将吸嘴放入孔内进行注油。
(3)擦去溢出的润滑油。
(DAPHNE EPONEX GREASE No.1)
每三个月 注油 所要时间:10分钟
杆支点销
使用吸嘴为P形。
P形
(1)拧下12个螺丝钉。
(2)用棉纱擦去原有的润滑油，在直线导轨(上侧和下
侧)注入新的润滑油。
(DAPHNE EPONEX GREASE No.1)
每三个月 注油 所要时间:10分钟
直线导轨
使用吸嘴为N形。
N形
F4A21
