4OM-1604 1-54 第一章 4. 维护保养方法 101 1-001 • 中异形吸嘴 (1) 将吸嘴过滤器安装到孔部。 孔部 吸嘴过滤器 F4A39-9 (2) 将过滤器压块插入到过滤器安装开口部。 过滤器压块 F4A39-10 (3) 将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。 Note 请注意吸嘴过滤器开口部的朝向。 引导部 F4A39-11
4OM-1604
1-53
第一章 4. 维护保养方法
1011-001
(4) 用手指横向推入固定，以免吸嘴倾斜。
吸嘴
横推
F4A39-7
(5) 将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。
丙烯模块端面
滑动部
推
F4A39-8
4OM-1604
1-54
第一章 4. 维护保养方法
1011-001
•

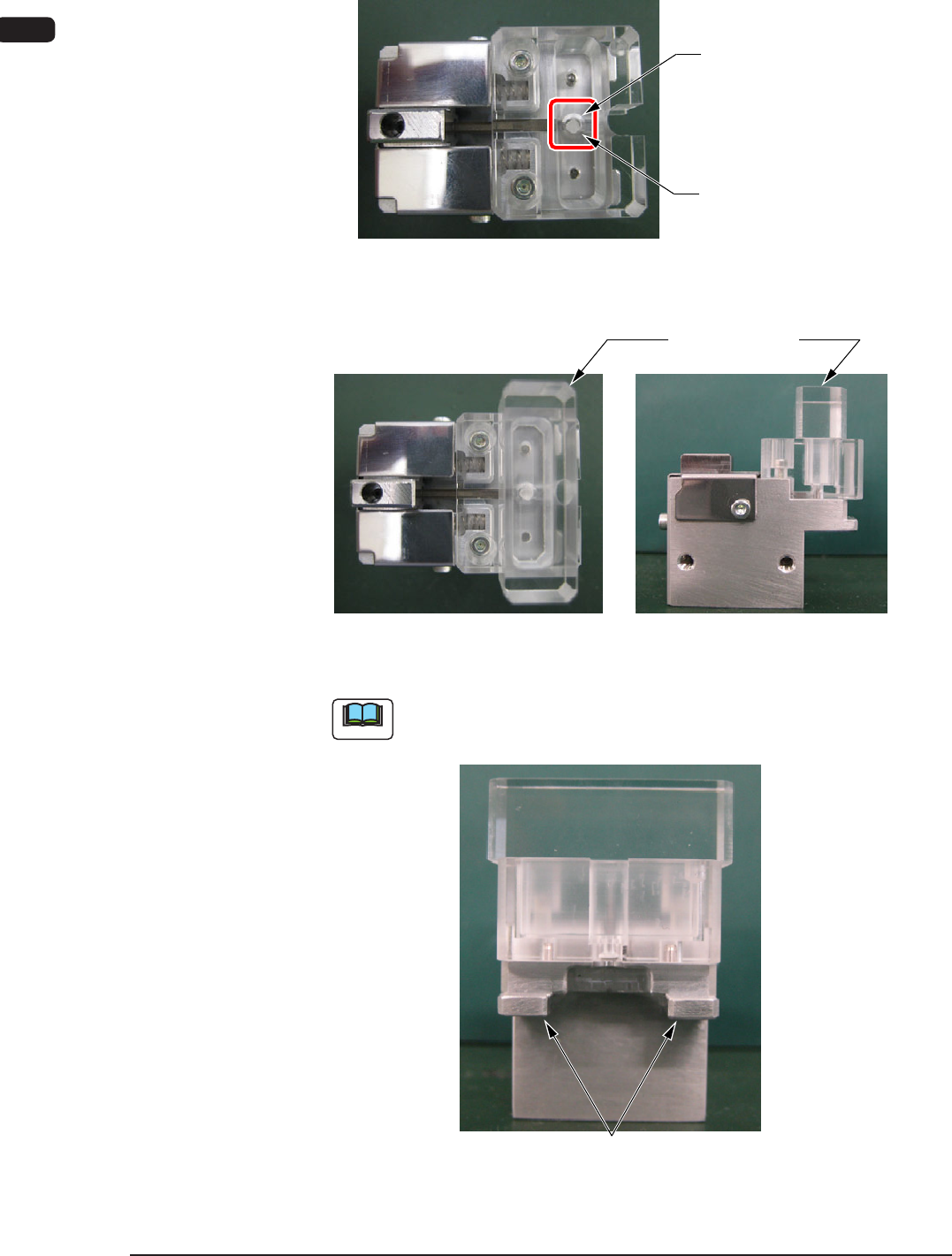

中异形吸嘴
(1)
将吸嘴过滤器安装到孔部。
孔部
吸嘴过滤器
F4A39-9
(2) 将过滤器压块插入到过滤器安装开口部。
过滤器压块
F4A39-10
(3) 将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。
Note
请注意吸嘴过滤器开口部的朝向。
引导部
F4A39-11
4OM-1604
1-55
第一章 4. 维护保养方法

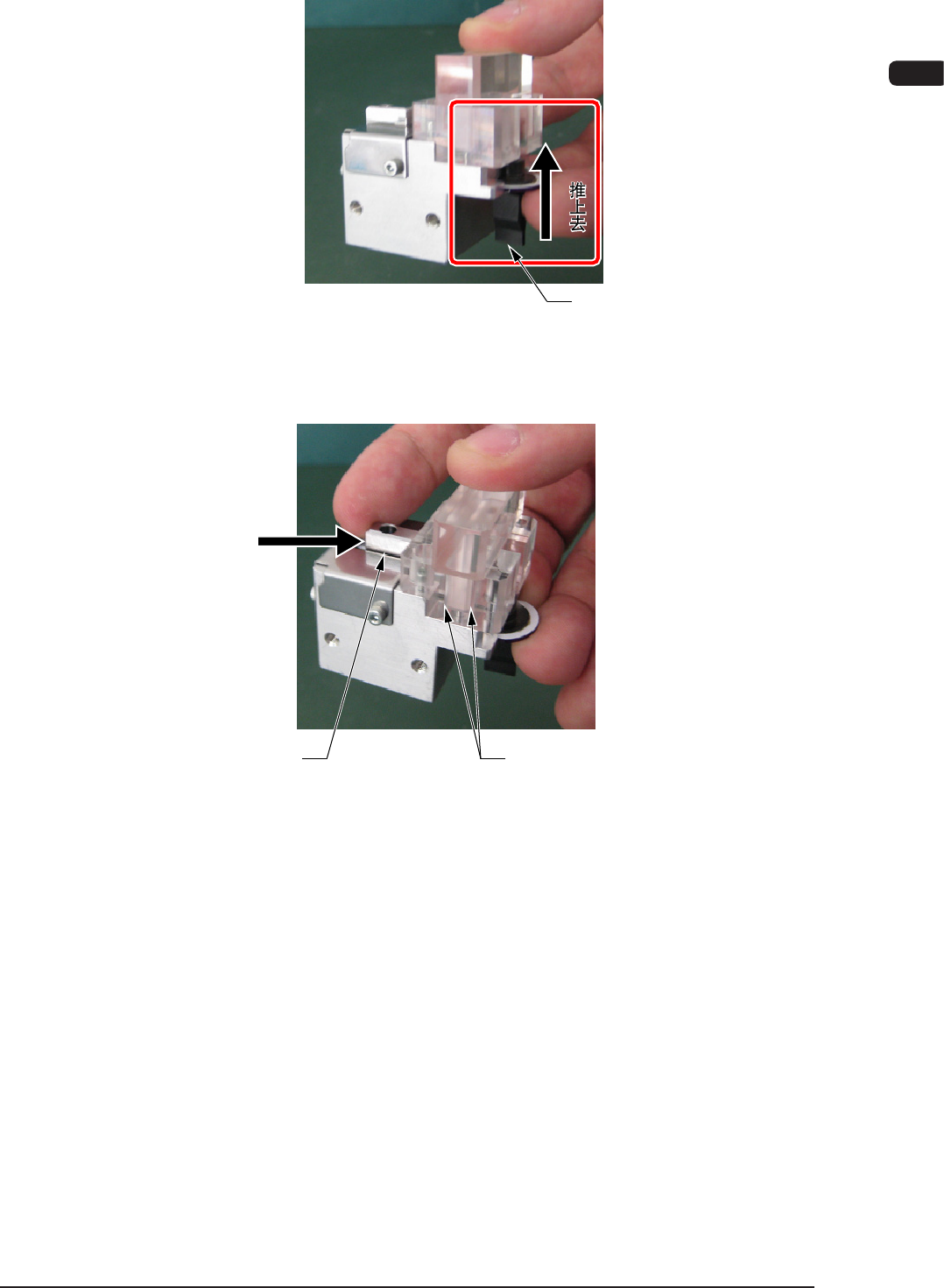

(4) 用手指向上推入吸嘴凸缘下面固定，以免吸嘴倾斜。
吸嘴
F4A39-12
(5) 将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。
丙烯模块端面
滑动部
推
F4A39-13
1011-001
