4OM-1604 1-36 第一章 3. 维护保养部位 101 1-002 通知 在吸嘴进行吹气时，请务必从吸嘴顶端方向进行吹气。 如果从夹板棘爪方向对吸嘴进行吹气 ，就会有弄断夹板棘爪的 危险。 吸嘴 每三个月 点检 请点检吸嘴的状态，吸嘴顶端磨损时，请进行更换。 吸嘴 每周 清扫 请用镜头布清扫吸嘴锥形部。 通过界面操作请将吸嘴收存到吸嘴储料器内，取出 各吸嘴储料器后，进行吹气，去除垃圾等。 从顶端吹气 夹板棘爪 吸嘴过滤器…
4OM-1604
1-35
第一章 3. 维护保养部位

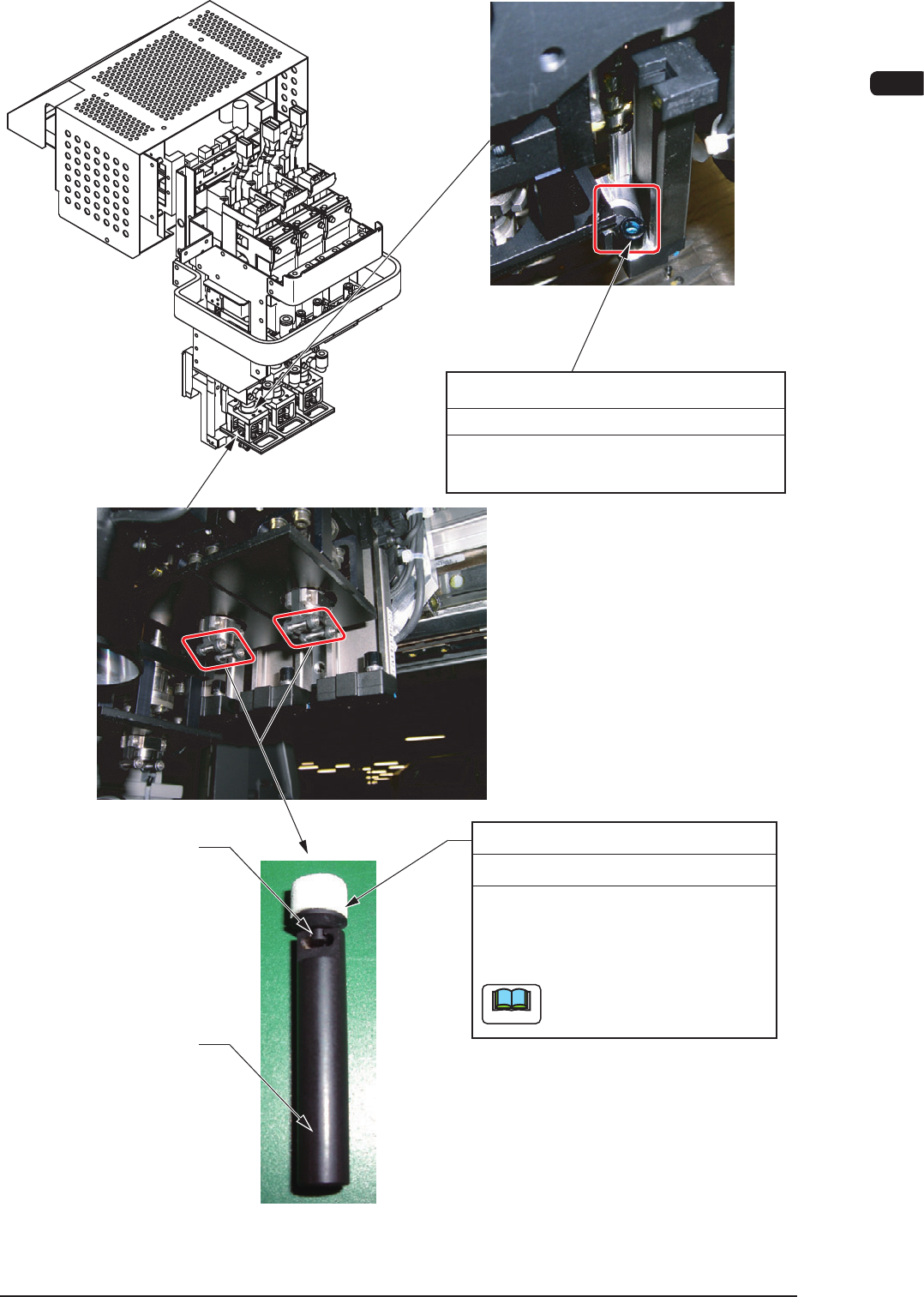

真空过滤器
每三个月 更换
过滤器架
过滤器装卸治具
接收盘(3处)
每三个月 清扫
请用油棉纱擦掉积存在接收盘内的原有的润
滑油。
更换过滤器时，请垂直装卸治
具。
所要时间:3分钟
请使用过滤器装卸治具，将送料器架向
下拔出，更换真空过滤器。
更换后，请将过滤器架压入吸嘴架中央
轴。
F4A26-2
1002-001
Note
4OM-1604
1-36
第一章 3. 维护保养部位

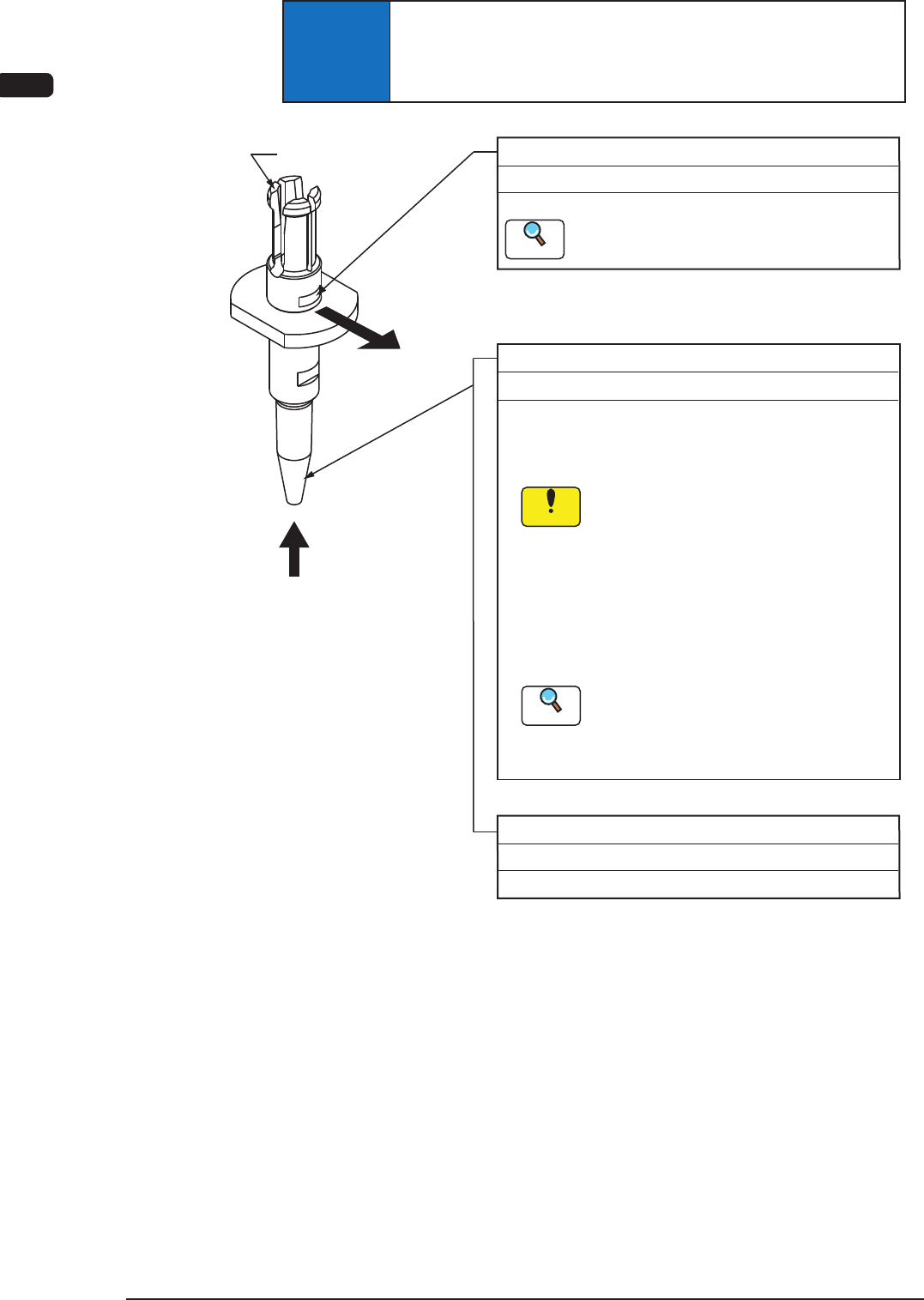

1011-002
通知
在吸嘴进行吹气时，请务必从吸嘴顶端方向进行吹气。
如果从夹板棘爪方向对吸嘴进行吹气，就会有弄断夹板棘爪的
危险。
吸嘴
每三个月 点检
请点检吸嘴的状态，吸嘴顶端磨损时，请进行更换。
吸嘴
每周 清扫
请用镜头布清扫吸嘴锥形部。
通过界面操作请将吸嘴收存到吸嘴储料器内，取出
各吸嘴储料器后，进行吹气，去除垃圾等。
从顶端吹气
夹板棘爪
吸嘴过滤器
每周 更换
请使用过滤器拔出治具更换吸嘴过滤器。
关于更换的详细内容，请参照“第一章
4.2 吸嘴过滤器的更换”。
时，请在水中进行超声波清洗。
严禁使用水以外的液体。
(a) 关于清扫的详细内容，请参照“第一
章 4.1 吸嘴的清扫”章节。
(b) 关于吸嘴收存步骤，请参照“第二卷
第六章 5.“吸嘴交换”界面”。
(a) 请不要用手从安装头取出吸嘴。
否则吸嘴和吸嘴数据不相符。
(b) 吸嘴上的污垢明显或真空吸引力
变弱，吸取或贴装发生不良情况
吸嘴过滤器。
在水中进行超声波清洗时，请拆卸
F4A27
Notice
Reference
Reference
4OM-1604
1-37
第一章 3. 维护保养部位
1002-001

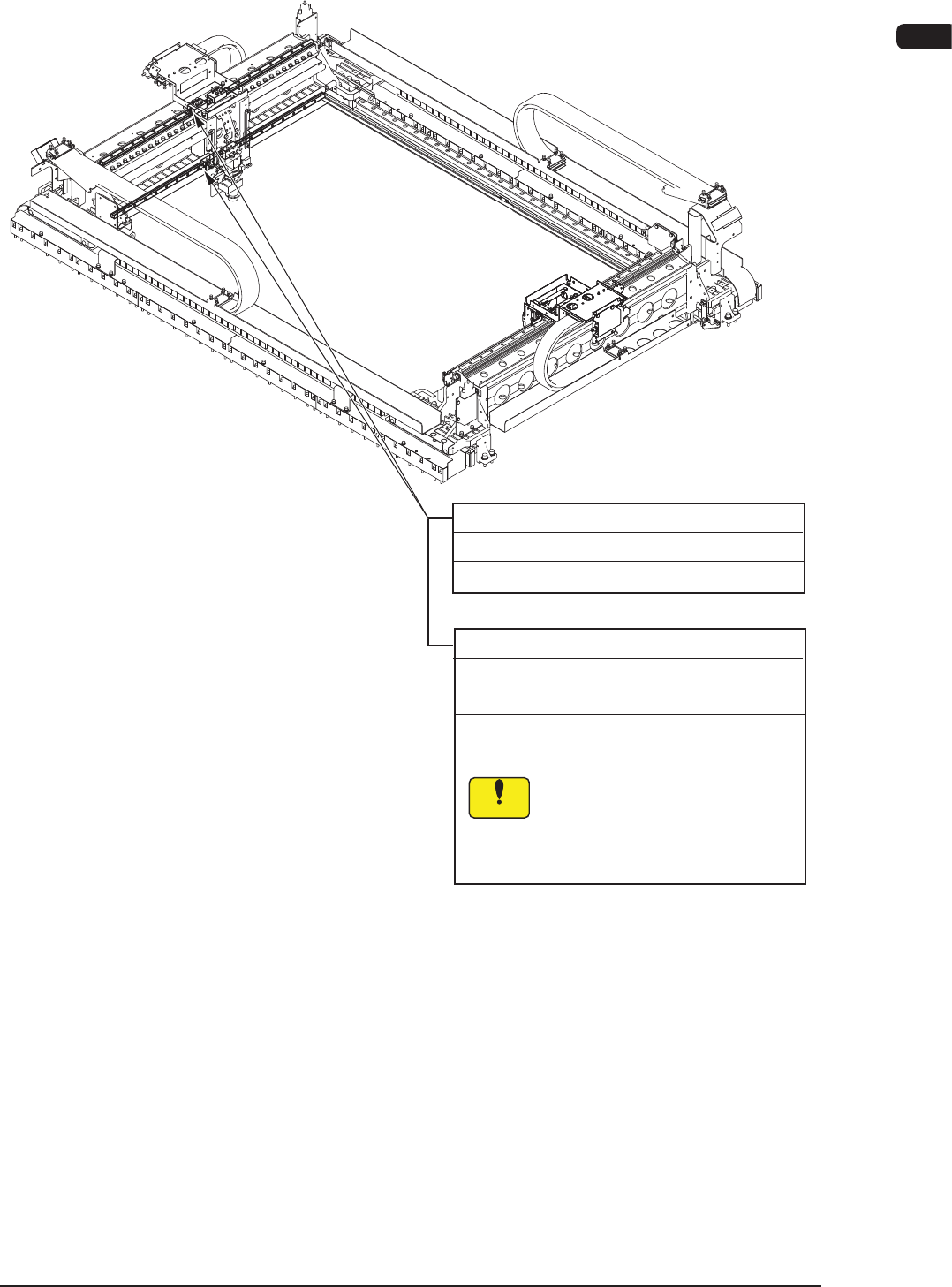

3.2.8 XY 横梁部
X轴直线导轨(2处)
每天 点检 所要时间:1分钟
请目视点检是否有异物等掉落。
X轴直线导轨(4处)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用手动注油
枪从注油嘴注入新的润滑油。
请注意不要残留纱头。
初次注油是在一个月后，以后每三个月注
油一次。
F4A28
