4OM-1604 1-33 第一章 3. 维护保养部位 101 1-002 真空过滤器(15处) 每三个月 更换 所要时间:30分钟 请使用过滤器装卸治具，将真空过滤器向上 拔出，进行两个真空过滤器的更换。 请使用市售的镊子更换过滤器。 吸嘴切换凸轮面(上面) 每三个月 清扫、注油 所要时间:5分钟 (DAPHNE EPONEX GREASE No.1) 切换凸轮面沾有异物时，用镊子除去。 (a)0.01cc大约为1005芯片的大小。 …
4OM-1604
1-32
第一章 3. 维护保养部位

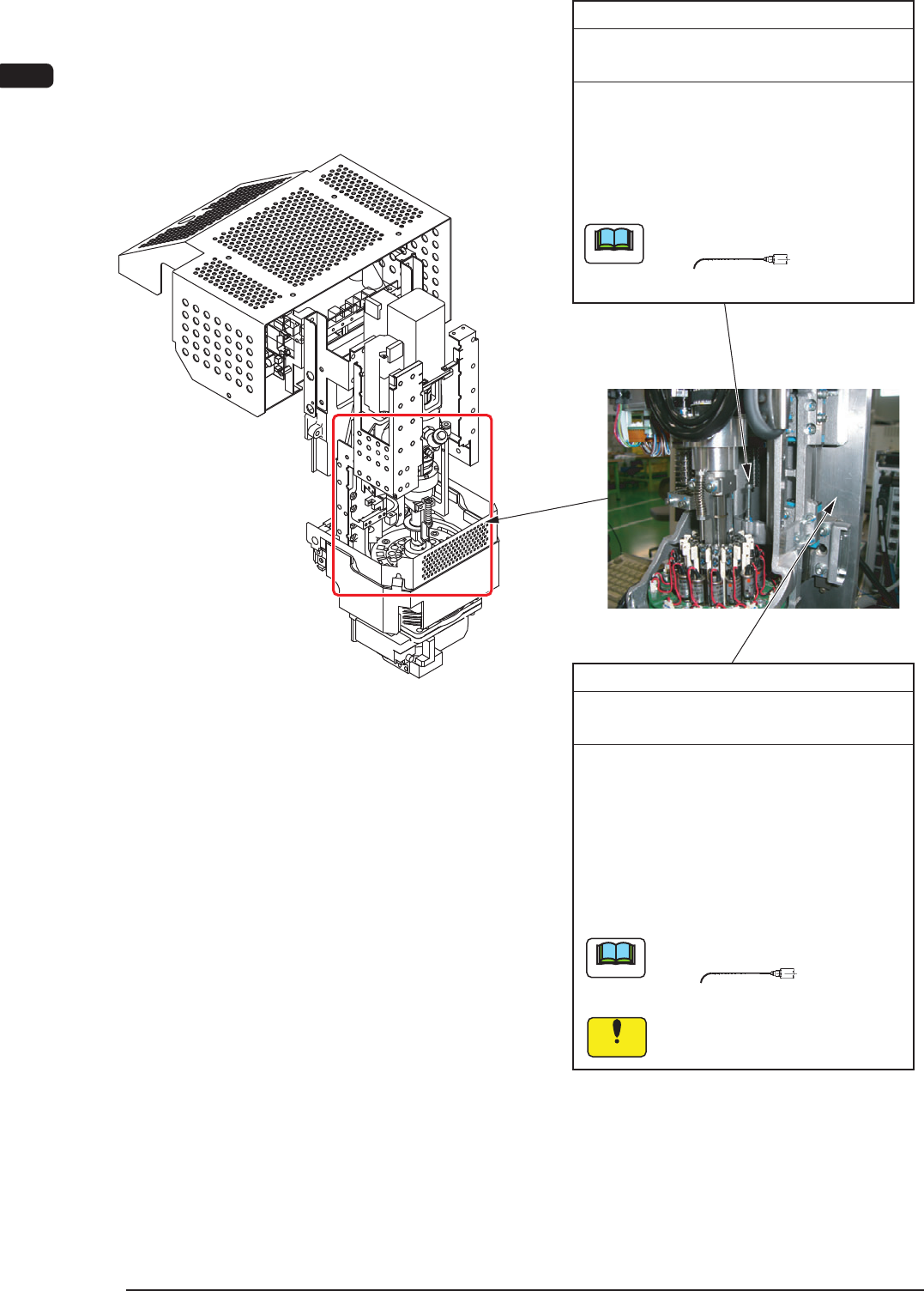

安装头上下滚珠丝杠(HL轴)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
(1) 请用棉纱擦去原有的润滑油，用注油器
在螺旋槽涂刷少量新润滑油。
(2) 注油后，请用手动操作(指定量移动)将
HL轴上下移动25mm，重复5次，融合润滑
油。
使用吸嘴为No.19(茶色)。
No.19
每三个月 清扫、注油 所要时间:5分钟
(1) 请用棉纱擦去原有的润滑油，用注油器
在直线导轨的槽内涂刷少量新润滑油。
(2) 注油后，请用手动操作(指定量移动)将
HL轴上下移动25mm，重复5次，融合润滑
油。
(3)初次注油是在一个月后，以后每三个月
注油一次。
使用吸嘴为No.19(茶色)。
涂刷润滑油时，请注意不要在传感
器沾上润滑油。
No.19
安装头上下直线导轨(HL轴)
(DAPHNE EPONEX GREASE No.1)
F4A25-1
1002-001
Note
Note
Notice
4OM-1604
1-33

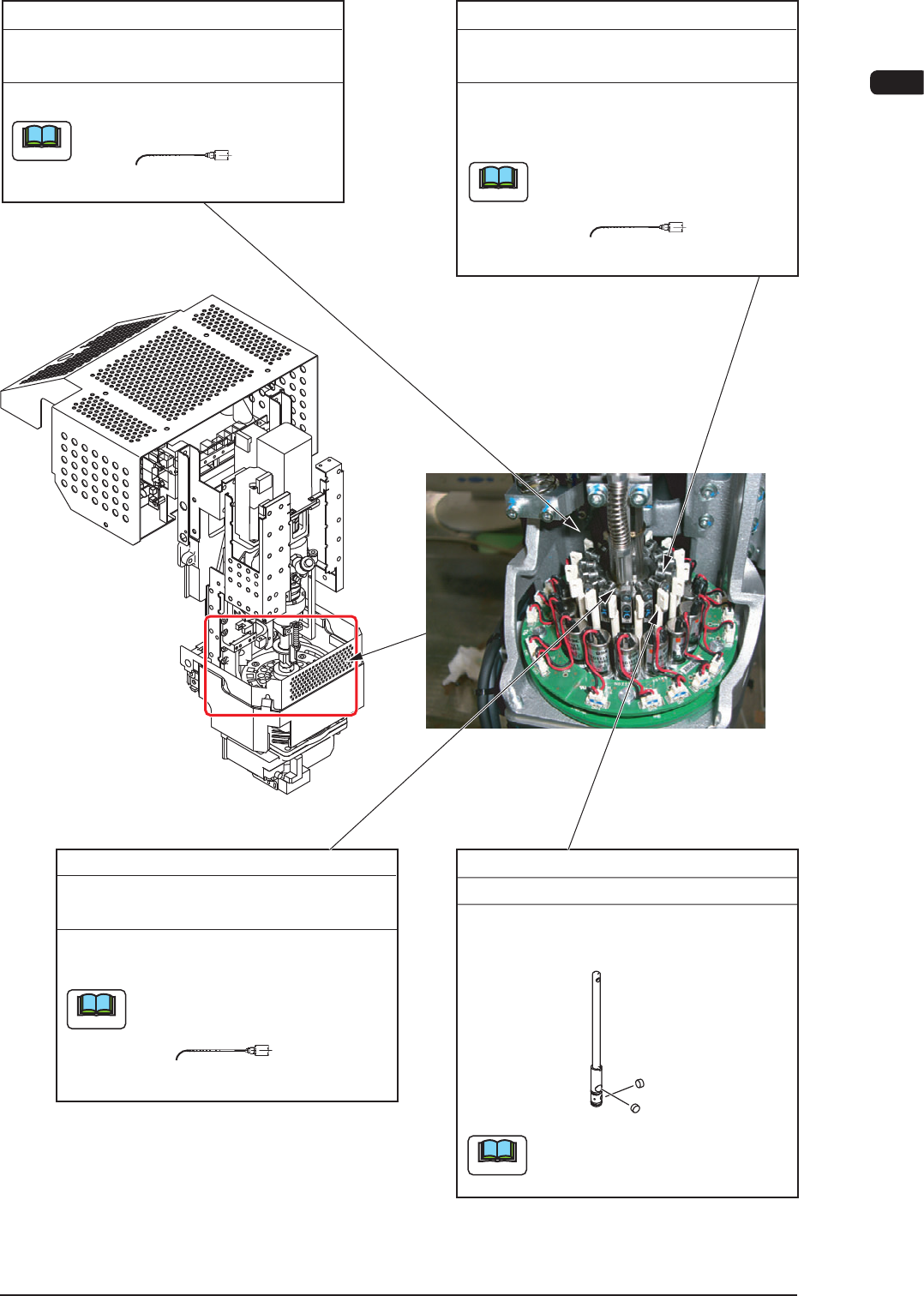

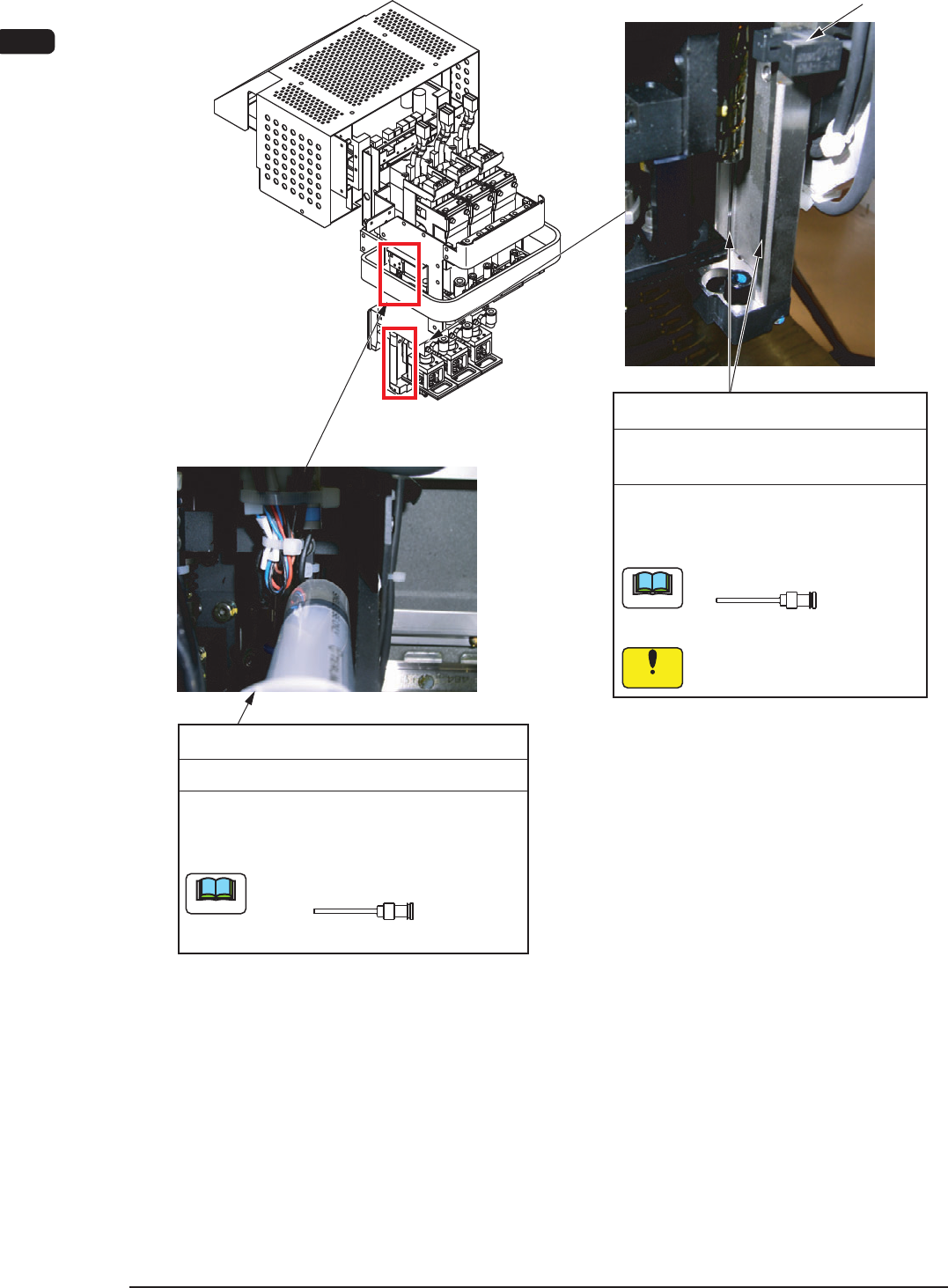

第一章 3. 维护保养部位
1011-002
真空过滤器(15处)
每三个月 更换 所要时间:30分钟
请使用过滤器装卸治具，将真空过滤器向上
拔出，进行两个真空过滤器的更换。
请使用市售的镊子更换过滤器。
吸嘴切换凸轮面(上面)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
切换凸轮面沾有异物时，用镊子除去。
(a)0.01cc大约为1005芯片的大小。
(b)使用吸嘴为No.19(茶色)。
No.19
中央花键
每三个月 注油 所要时间:4分钟
(DAPHNE EPONEX GREASE No.1)
用注油器在中央花键槽涂刷润滑油。
使用吸嘴为No.19(茶色)。
No.19
凸轮从动件
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
凸轮从动件沾有异物时，用镊子除去。
用注油器在凸轮从动件上侧涂刷0.01cc的润
滑油。
(a)0.01cc大约为1005芯片的大小。
(b)使用吸嘴为No.19(茶色)。
No.19
用注油器在凸轮部上侧涂刷0.01cc的润滑油。
F4A26
Note
Note
Note
Note
4OM-1604
1-34
第一章 3. 维护保养部位
1011-002
多功能安装头
直线导轨(3处)
每三个月 注油
(DAPHNE EPONEX GREASE No.1)
请用注油器涂刷新润滑油。
初次注油是在一个月后，以后每三个月
注油一次。
使用吸嘴为No.49。
涂刷润滑油时，请注意不要在
传感器沾上润滑油。
No.49
滚珠丝杠(3处)
每三个月 注油
请用注油器涂刷新润滑油。
初次注油是在一个月后，以后每三个月
注油一次。
使用吸嘴为No.49。
No.49
传感器
多功能安装头 F4A26-1
Note
Note
Notice
