4OM-1604 1-29 第一章 3. 维护保养部位 101 1-002 氟片 每年 更换 所要时间:15分钟 (2)卸下料带引导槽。 (1)请拆卸前安全盖，从推车卸下切割器。 前安全杆 锁扣 拆卸的氟片 (3)拧下5个螺丝钉。 (4)请更换氟片。 (a) 将切割器放到推车时，请用螺丝钉(2处)牢牢固定 2处连接器。 (b) 将切割器放到推车时，请将切割器推入到底，用 锁扣(2处)牢牢固定。 (C) 请不要忘记安装前安全杆。 F4A2…
4OM-1604
1-28
第一章 3. 维护保养部位
1011-002
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
作业时请戴手套并充分注意。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
扁平环
每年 更换 所要时间:10分钟
(1)
拧下11个螺丝钉，拆卸机盖。
(2)在关闭料带夹板的状态下，使用切割器单元固定治具固定聚氨酯夹板部。
固定治具安装位置
更换治具安装状态
(3)拆卸密封盖的螺栓(6处)。
(4)
更换扁平环。
(5)
盖上密封盖，安装螺栓(6处)。
(拧紧扭矩 18.6～22.6Ncm(1.9～23kgkm))
螺栓
螺栓
F4A22
注意
切割扁平环时，请注意不要被市售品的切割器切伤。
4OM-1604
1-29
第一章 3. 维护保养部位
1011-002

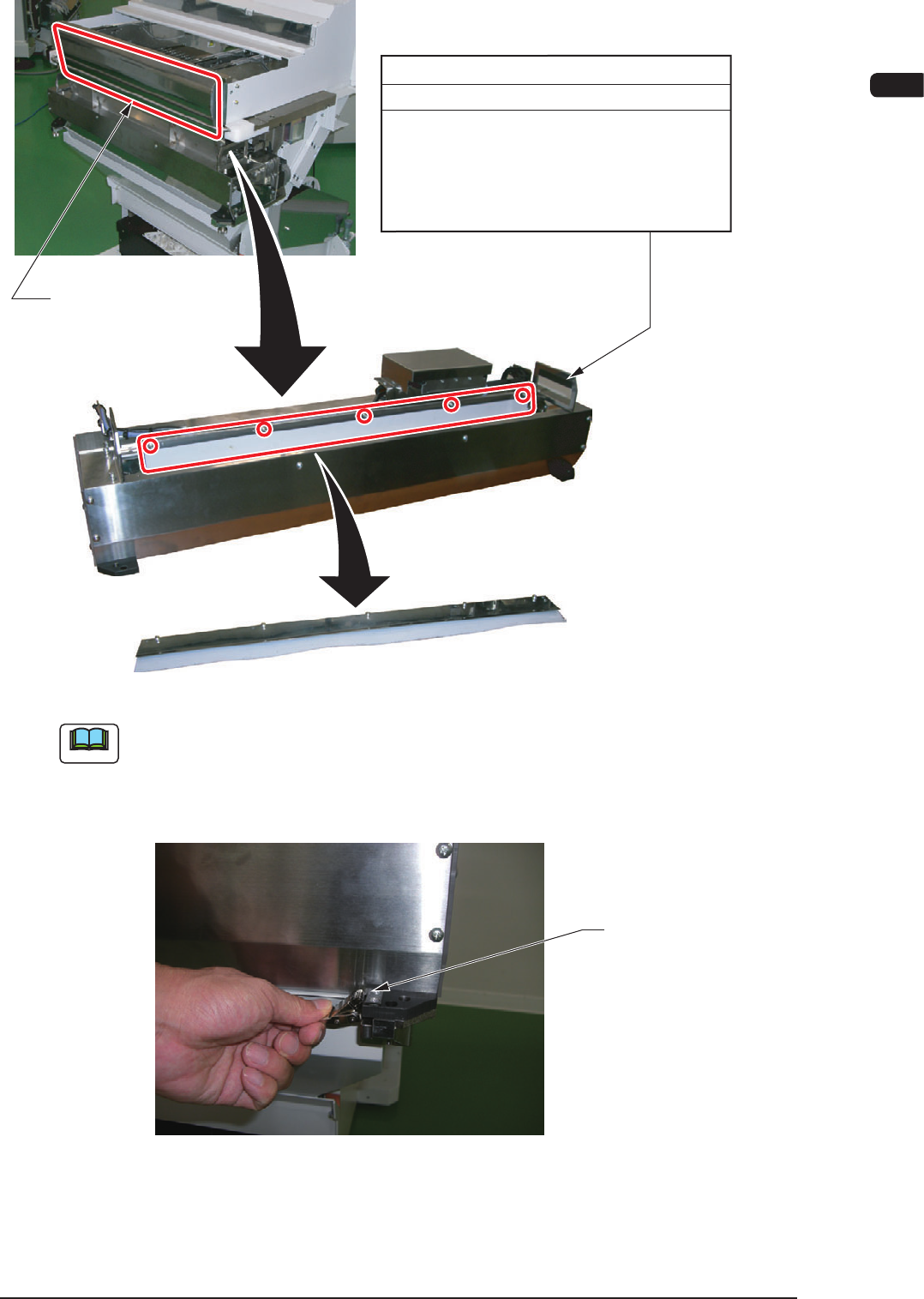

氟片
每年 更换 所要时间:15分钟
(2)卸下料带引导槽。
(1)请拆卸前安全盖，从推车卸下切割器。
前安全杆
锁扣
拆卸的氟片
(3)拧下5个螺丝钉。
(4)请更换氟片。
(a) 将切割器放到推车时，请用螺丝钉(2处)牢牢固定
2处连接器。
(b) 将切割器放到推车时，请将切割器推入到底，用
锁扣(2处)牢牢固定。
(C) 请不要忘记安装前安全杆。
F4A23
Note
4OM-1604
1-30
第一章 3. 维护保养部位
前安全杆
聚氨酯夹板
每年 更换 所要时间:30分钟
(2)
(3)
拆卸切割器部盖子(6处)。
安装切割器刀片盖。
(1)请拆卸前安全杆，从推车卸下切割器。
(4)拆卸夹板控制杆台左右的螺丝钉。
(5)拆卸每个夹板控制杆台的夹板控制杆。
(6)请从夹板控制杆台拆卸夹板控制杆，更换新的
夹板控制杆。
② ⑥ ①
④
也同样拆卸相反侧螺丝钉。
⑤ ③
③
②
⑥
⑤
拆卸螺丝钉。
将切割器放到推车时，请牢牢固定2处连接器。
另外，请不要忘记安装前安全杆。
F4A24
1011-002
Note
