NPM-W 2014.0303 - 94 - B-11 希望提高编带拼接的作业性。 Customer 接料台车 ・ 是为了提高编带拼接作业性的台车。 ( 智能编带料架用 ) C-1 希望更换贴装头。 Customer 工作台 ・ 预备贴装头附属贴装头盒 ・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。 ・ 不附属吸嘴交换器、侧面照明等，请在选购件中选择。 ・ 是 NPM 系列专用。 (3 吸嘴贴装头是 NPM-W, NPM-TT…
NPM-W 2014.0303
- 93 -
B-10

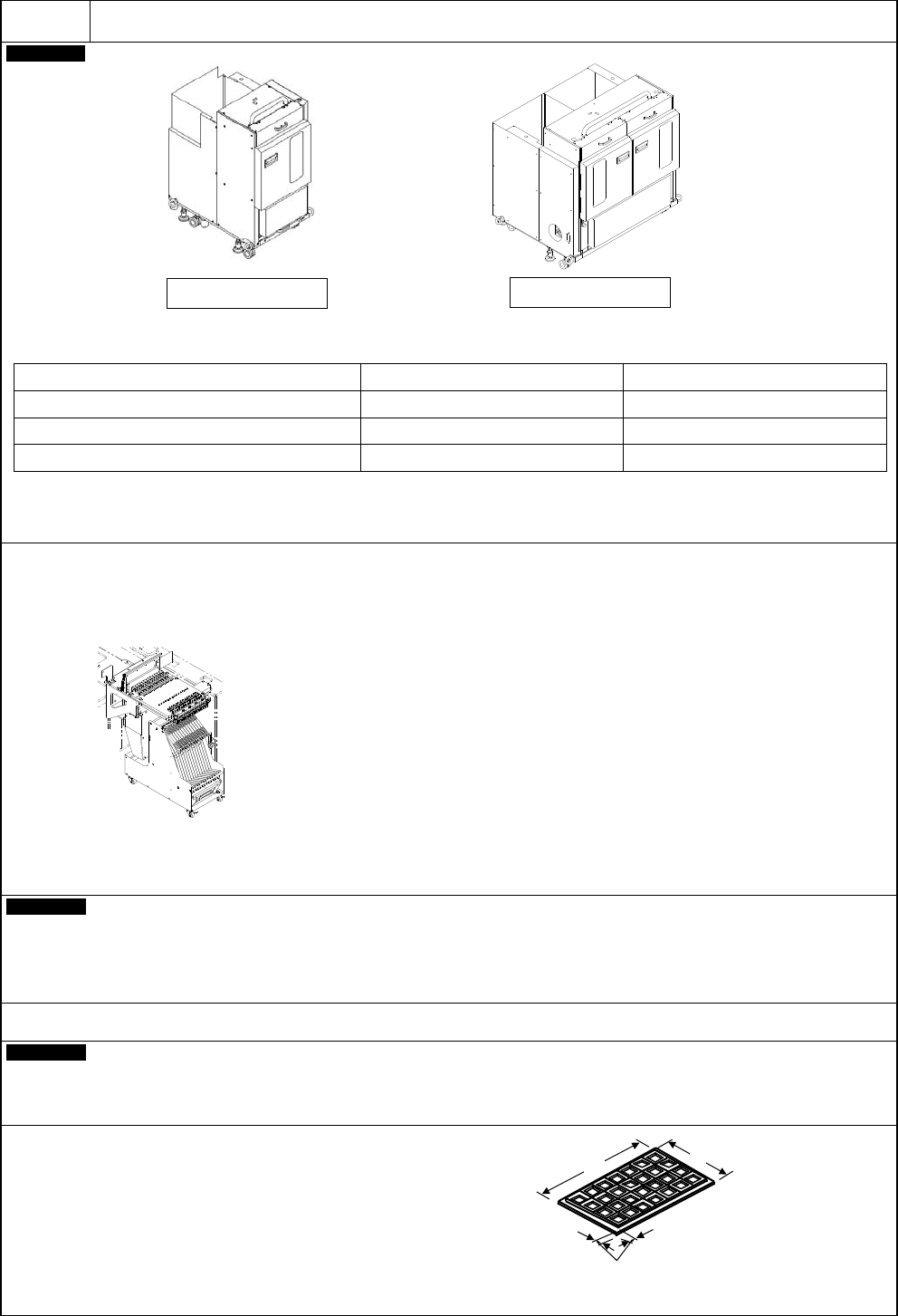

希望通过托盘元件进行贴装。
Factory
标准附属品
单式托盘供料器
※
双式托盘供料器
多层托盘料箱
(15 mm
间距
× 10
层
) 2
个
4
个
托盘板
21
张
42
张
元件排出用托盘
1
张
2
张
※
单式托盘供料器与
NPM-D3/ D2/ D, NPM-TT, NPM
以及
AM100
的托盘供料器可以通用。
连接已有的
NPM-D(
或者
NPM)
的托盘供料器时，有时可能需要改造托盘供料器的配线。
有关详细情况请咨询。
(
个别规格
)
・ 主体是交换台车规格时，不可连接。
・ 单式托盘供料器附属
13
站料架座。
(
附属料架用空气供给单元
)
8 mm
编带
Max. 26
站
双式/薄型编带料架
(
小卷盘
)
Max. 13
站
单式编带料架
12/ 16 mm
编带
Max. 13
站
24/ 32 mm
编带
Max. 6
站
44/ 56 mm
编带
Max. 4
站
72 mm
编带
Max. 3
站
88 mm
编带
Max. 2
站
104 mm
编带
Max. 2
站
32 mm
粘着
Max. 4
站
杆
Max. 3
站
元件排出传送带
1
个
通用型转印单元
1
个
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
・ 需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
・ 使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
单式托盘供料器
+ 13 站料架座
双式托盘供料器
13 站料架座
Max. 40 品种
Max. 20 品种
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
NPM-W 2014.0303
- 94 -
B-11

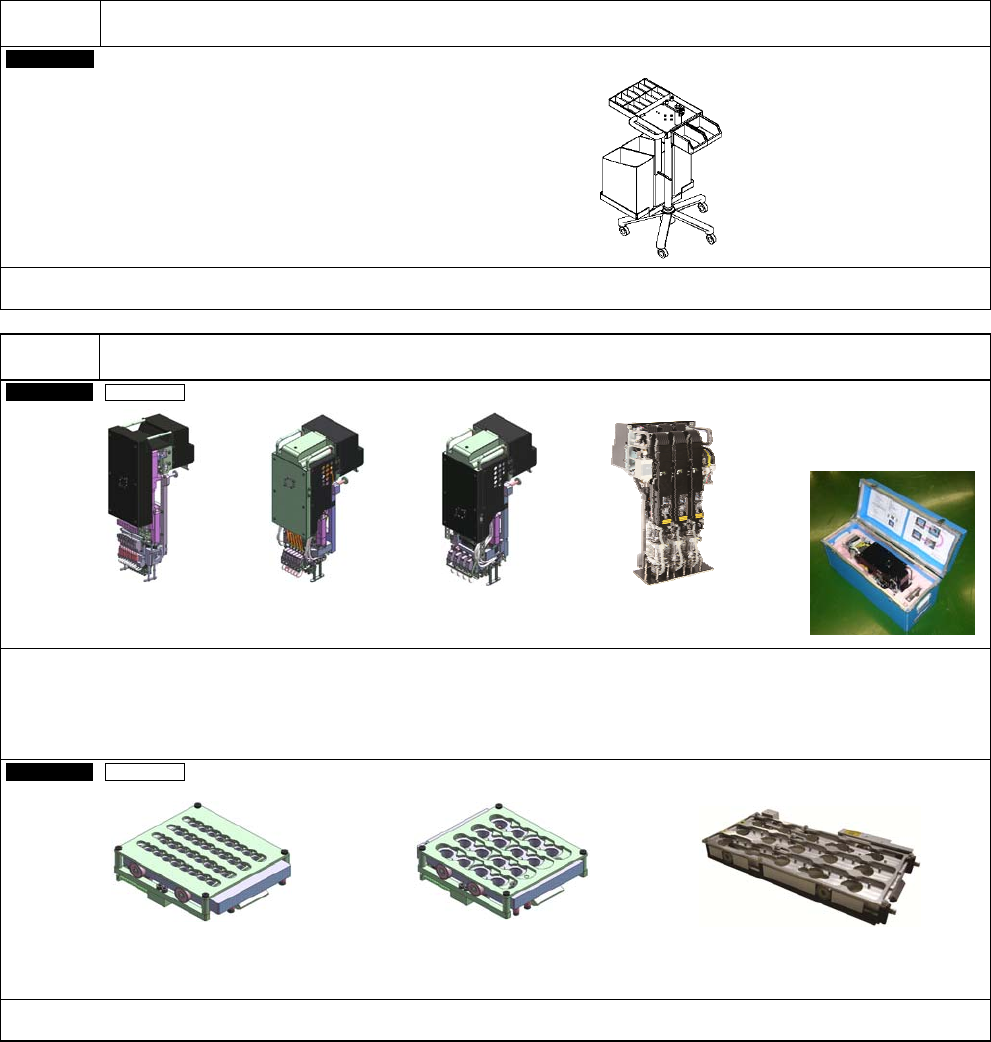

希望提高编带拼接的作业性。
Customer
接料台车
・ 是为了提高编带拼接作业性的台车。
(
智能编带料架用
)
C-1
希望更换贴装头。
Customer
工作台
・ 预备贴装头附属贴装头盒
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明等，请在选购件中选择。
・ 是
NPM
系列专用。
(3
吸嘴贴装头是
NPM-W, NPM-TT
专用
)
Customer
工作台
・ 是
NPM
系列专用。
(3
吸嘴贴装头
用
是
NPM-W, NPM-TT
专用
)
预备
16 吸嘴贴装头
贴装头盒
预备
12 嘴贴装头
预备
8 吸嘴贴装头
预备
3 嘴贴装头
预备吸嘴更换器
(16/12 吸嘴贴装头用)
预备吸嘴更换器
(8 吸嘴贴装头用)
预备吸嘴更换器
(3 吸嘴贴装头用)
NPM-W 2014.0303
- 95 -
C-2

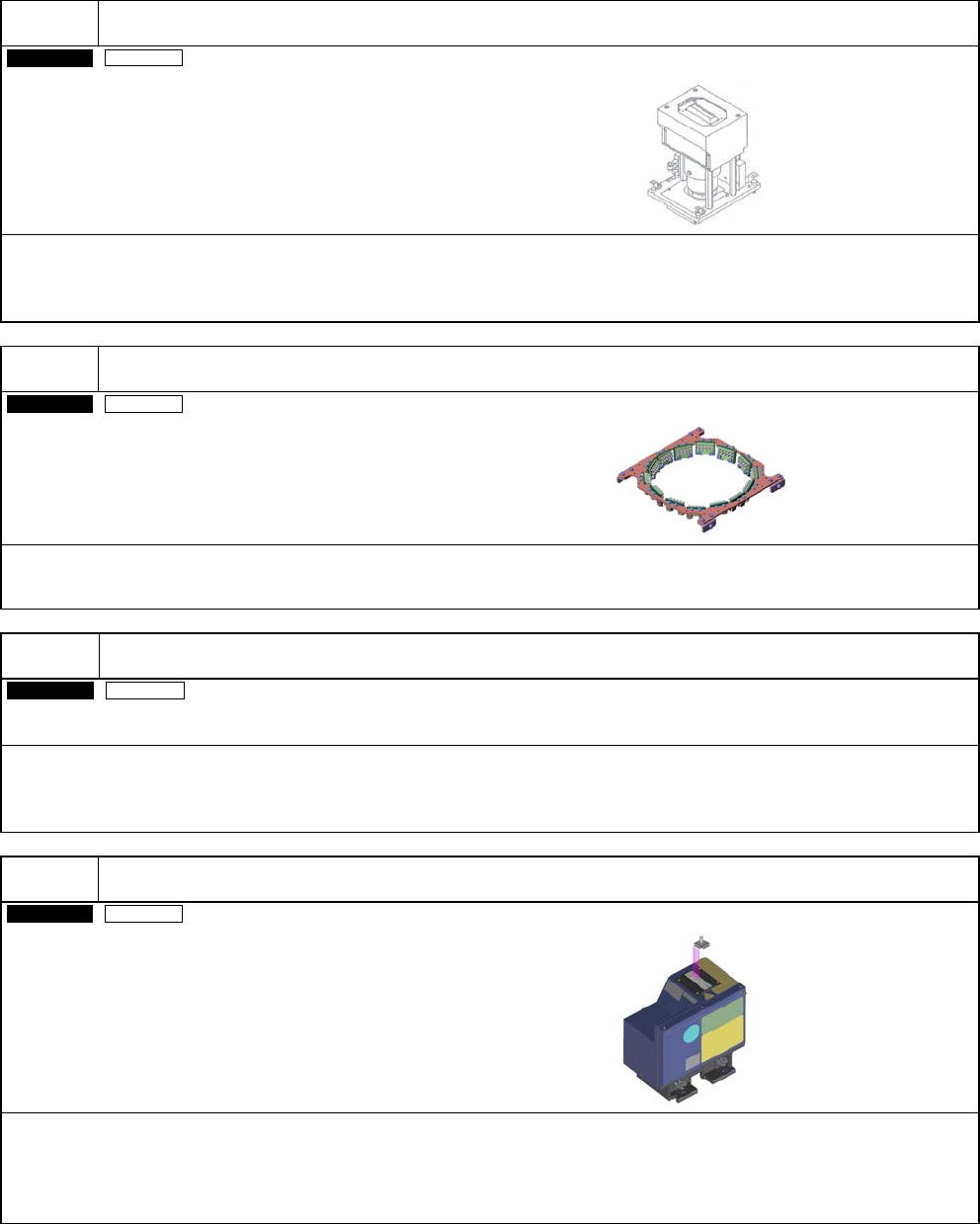

搭载元件识别用照相机。
On-site
工作台
线性照相机
・ 元件贴装时使用的，元件识别用照相机单元。
・ 请必须在贴装头选择的工作台选择。
・ 详细请参照「
4.8
识别单元构成」。
C-3
希望贴装
BGA/ CSP
。
On-site
工作台
侧面照明
・
BGA/ CSP
的焊锡球识别时，是必需照明。
・ 在线性照相机不附属侧面照明，需要时请选择。
C-4
计测元件厚度，希望提高贴装品质。
On-site
工作台
垂直线性照相机
・ 在吸嘴尖端照射激光，测定元件厚度
(
登记芯片数据、反馈于贴装高度
)
，检测出立碑和倾斜立吸，对吸嘴尖端进行检查。
・
NPM-W
专用。
・ 详细请参照「
4.8
识别单元构成」。
C-5
希望检测
QFP/ SOP
的引脚平坦度和，
BGA/ CSP
的焊锡球。
On-site
工作台
3D
传感器
・ 通过激光扫描方式，检测出
QFP/ SOP
所有引脚的平坦度、
XY
方向位置、
BGA/ CSP
所有焊锡球的有无和脱落。
・ 只对应
8
吸嘴贴装头、
3
吸嘴贴装头。
・ 与
NPM-D2/ D, NPM-TT
可以通用。
・ 详细请参照「
4.8
识别单元构成」。
