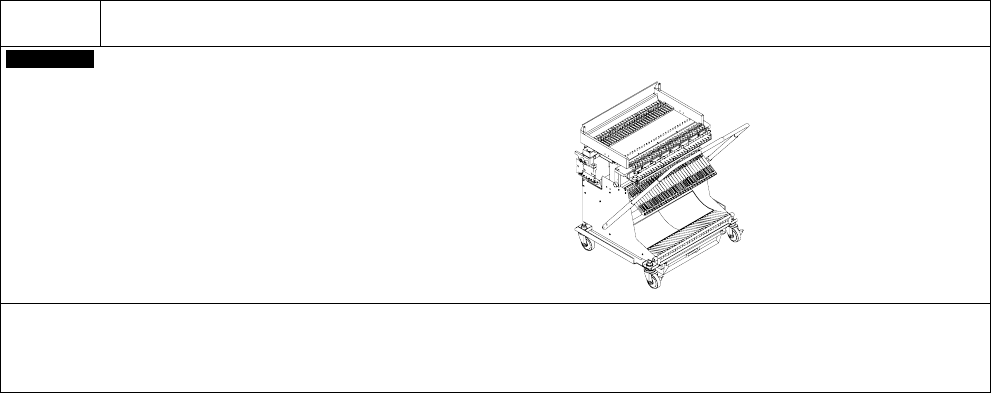

NPM-W 2014.0303 - 92 - B-9 希望进行料架的事先准备和整体交换 。 Customer 交换台车 (30 站 ) ・ 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。 地面倾斜度超过此范围时，不可搬移交换台车。 ・ 是 NPM-W 专用。
NPM-W 2014.0303
- 91 -
B-8
希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
单轨传送带规格时
: L 50 × W 90 mm
双轨传送带规格时
: L 50 × W 70 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
・ 单轨传送带规格
:
可配置销
(
中心
)
的范围
※
2
・ 双轨传送带规格
:
可配置销
(
中心
)
的范围
※
2
※
1
右
→
左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围内，不包括图的外形线。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
286
335.5
基准
414.5
735.5
44.5 44.5
264
单轨模式时
双轨模式时
基板外形
33
248.5
33
33 33
33 33
基准
基准
344
406
744
6
268.5
344
406
744
6
14.5
NPM-W 2014.0303
- 92 -
B-9
希望进行料架的事先准备和整体交换。
Customer
交换台车
(30
站
)
・ 交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
・ 是
NPM-W
专用。
NPM-W 2014.0303
- 93 -
B-10
希望通过托盘元件进行贴装。
Factory
标准附属品
单式托盘供料器
※
双式托盘供料器
多层托盘料箱
(15 mm
间距
× 10
层
) 2
个
4
个
托盘板
21
张
42
张
元件排出用托盘
1
张
2
张
※
单式托盘供料器与
NPM-D3/ D2/ D, NPM-TT, NPM
以及
AM100
的托盘供料器可以通用。
连接已有的
NPM-D(
或者
NPM)
的托盘供料器时，有时可能需要改造托盘供料器的配线。
有关详细情况请咨询。
(
个别规格
)
・ 主体是交换台车规格时，不可连接。
・ 单式托盘供料器附属
13
站料架座。
(
附属料架用空气供给单元
)
8 mm
编带
Max. 26
站
双式/薄型编带料架
(
小卷盘
)
Max. 13
站
单式编带料架
12/ 16 mm
编带
Max. 13
站
24/ 32 mm
编带
Max. 6
站
44/ 56 mm
编带
Max. 4
站
72 mm
编带
Max. 3
站
88 mm
编带
Max. 2
站
104 mm
编带
Max. 2
站
32 mm
粘着
Max. 4
站
杆
Max. 3
站
元件排出传送带
1
个
通用型转印单元
1
个
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
・ 需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
・ 使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
单式托盘供料器
+ 13 站料架座
双式托盘供料器
13 站料架座
Max. 40 品种
Max. 20 品种
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
