NPM-W 2014.0303 - 86 - B-1 希望根据生产形态选择吸嘴。 Customer 吸嘴・详细请参照「 4.2 贴装吸嘴种类与构成」。・吸嘴 No. 有 “N” 的 2D 代码吸嘴，进行吸嘴 No. 的校对，可以检测出吸嘴的安装错误。・有关特殊吸嘴，请与本公司联络。・与 CM602, CM402/ DT401 系列 , CM232, CM212, CM101, NPM 系列有兼容性。 Customer 保…

NPM-W 2014.0303

- 85 -

A-1

选择必须的选购件。

On-site

电脑

HUB

・在

NPM-W

生产线为必须项目。

套

生产线

)

・有关详细情况请参考「

4.6

生产线构成」。

Factory

机器整体

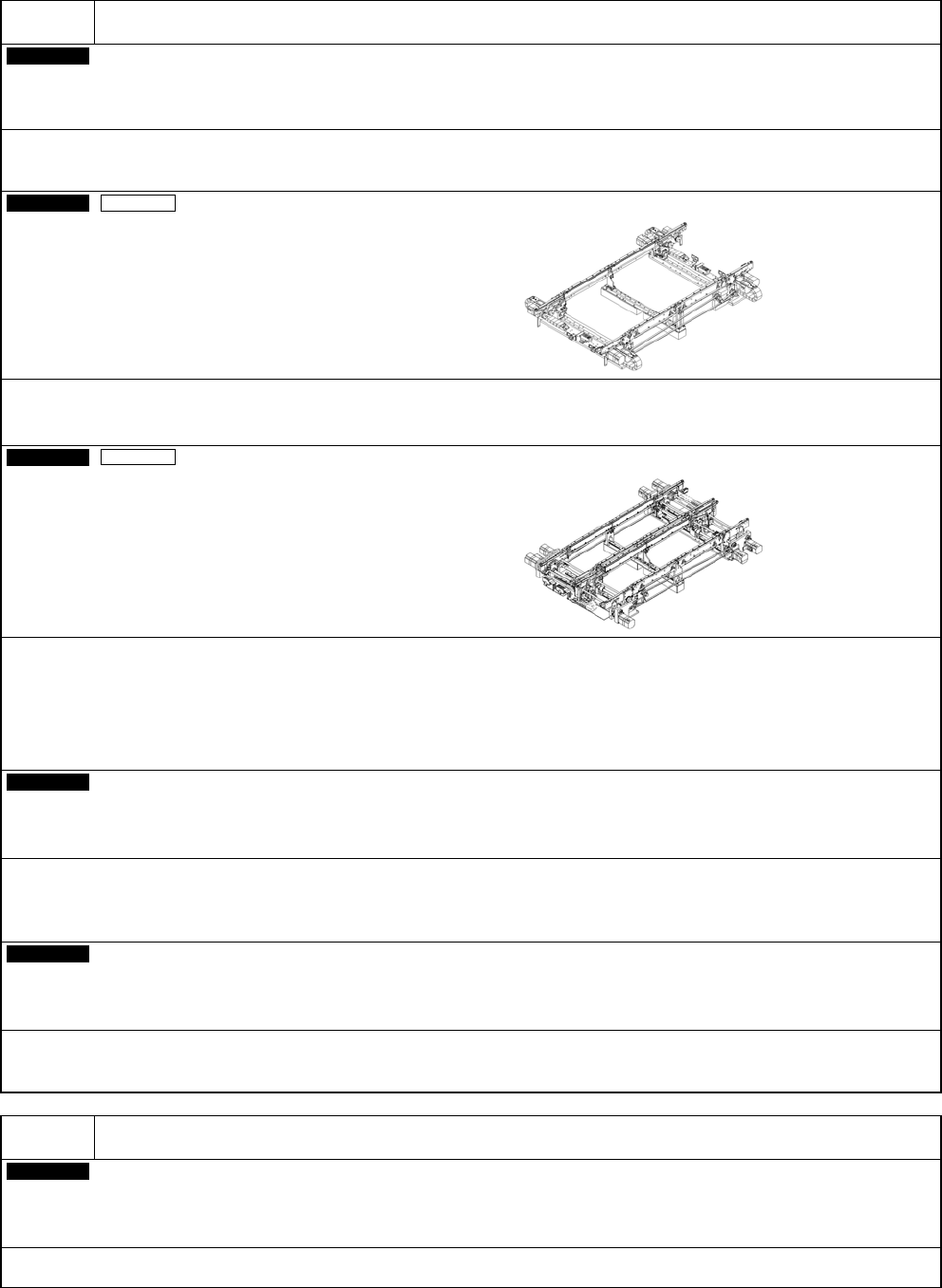

单轨传送带

・这是在基板的搬送位置，各停止位置进行固定的单轨传送带。

※

不附属基板支撑块、支撑销。

Factory

机器整体

双轨传送带

・进行基板传送、在停止位置固定的双轨传送带。

・双轨传送带规格是，在一侧的导轨进行元件贴装，在另一侧导轨可以替换基板，所以基板替换的时间实际上是

，能够提

高生产率。

・各导轨可以生产同类型基板以及异类型基板。

※

不附属基板支撑块、支撑销。

On-site

上游延长传送带

(L=300 mm):

单轨传送带

上游延长传送带

(L=300 mm):

双轨传送带

・为了确保传送开口部的安全，在生产线最前端的

NPM-W

，必须选择此项目。

・

L 220 mm

以上的基板可以在设备内待机。

(Max. L 510 mm)

・

NPM-W

之间有延长传送带时，最大

L 750 mm

的基板可以待机。

On-site

下游延长传送带

(L=300 mm):

单轨传送带

下游延长传送带

(L=300 mm):

双轨传送带

・为了确保传送开口部的安全，在生产线最后端的

NPM-W

，必须选择此项目。

・

L 220 mm

以上的基板可以在设备内待机。

(Max. L 510 mm)

A-2

使基板传送高度高于地面

930 mm/ 950 mm

。

Factory

传送生产线

930 mm

对应

(

可调范围

: 920 mm ~ 950 mm)

传送生产线

950 mm

对应

(

可调范围

: 940 mm ~ 970 mm)

・标准的基板传送高度高于地面

900 mm ~ 920 mm

。

NPM-W 2014.0303

- 86 -

B-1

希望根据生产形态选择吸嘴。

Customer

吸嘴

・详细请参照「

4.2

贴装吸嘴种类与构成」。

・吸嘴

No.

有

“N”

的

代码吸嘴，进行吸嘴

No.

的校对，可以检测出吸嘴的安装错误。

・有关特殊吸嘴，请与本公司联络。

・与

CM602, CM402/ DT401

系列

, CM232, CM212, CM101, NPM

系列有兼容性。

Customer

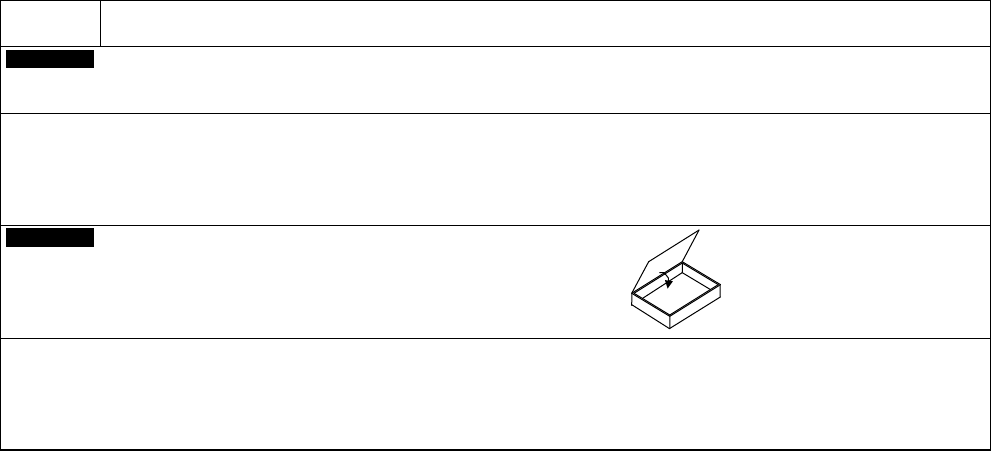

保管用吸嘴盒

・塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。

・

16/ 12

吸嘴贴装头用

, 8

吸嘴贴装头用

(

吸嘴直径φ

5 mm

未满

)

，可以收纳

个。

・

吸嘴贴装头用

, 3/ 2

吸嘴贴装头用

(

吸嘴直径φ

5 mm

以上

)

，可以收纳

个。

・与

AM100, CM602, CM402/ DT401

系列

, CM232, CM212, CM101, NPM

系列有兼容性。

NPM-W 2014.0303

- 87 -

B-2

希望根据生产形态选择编带料架。

Customer

智能编带料架

・详细请参照「

4.5

供给部的构成」。

・与

AM100, CM602, CM402/ DT401

系列

, CM232, CM212, CM101, NPM

系列有兼容性。

B-3

希望使用薄型编带料架。

Customer

8 mm 薄型单式编带料架

・详细请参照「4.5 供给部的构成」。

・ 0402 芯片供给也可对应。

・在 CM602, CM402/ DT401 系列, CM232, CM212, CM101 无法使用。

※ 如需使用 IFCU 检查薄型编带料架，请另行联络。(现开发中)

Customer

薄型料架用附件

・安装薄型料架时，每个料架槽需要

个。

各料架槽能够安装

个薄型料架。

・在离线准备时使用「料架设置治具」时也需要。

Customer

薄型料架用电源连接器

・对薄型料架直接供给电源时

(

准备时

)

需要。

・连接交换台车

(

或者

站料架座

)

附属的料架用电源电缆来使用。也可连接支援站的料架用电源电缆。

・通过「薄型料架用附件」对薄型料架供给电源时，不需要本选购件。

(

使用标准的料架用电源电缆。

)

料架用电源电缆

薄型料架用电源连接器

薄型料架用附件

薄型料架
