NPM-W 2014.0303 - 21 - ■ 点胶时间 ( 打点点胶、描绘点胶 ※ 1 ) ・ 点胶速度标准例子 【精度优先模式】 ※ 2 所有点胶动作未完成，就不进行贴装。对面轴停止，在精度方面是有利的工作模式。 ※ 1 进行描绘点胶 ( 非接触点胶 ) 时，需要高度传感器 ( 选购件 ) 。 ※ 2 只有在精度优先模式，可使用 高度传感器 ( 选购件 ) 进行补正。 ※ 3 描绘点胶 ( 非接触点胶 ) 时，包括测定基板高度的时…
NPM-W 2014.0303
- 20 -
元 件 外 观
元件尺寸
※
1
(mm)
点胶嘴
L = 4
点点胶
点胶直径
※
2
(mm)
X Y T
SOP 8P
10.1 4.2 1.5 L
φ
1.4
SOP 16P 21.25 9.5 2.0 L × 2
SOP 28P 7.0 7.0 2.5 L × 3
QFP 7 × 7 14.0 14.0 2.8 L
QFP 14 × 14 18.0 18.0 3.3 L × 3
QFP 18 × 18 10.1 4.2 1.5 L × 4
BGA, CSP
33.0 33.0 2.15 描绘点胶嘴
※
3
线宽度
1.0
※
1
元件尺寸为参考值。请确认各自的尺寸形态。
(
请对各个元件生产厂家进行确认。
)
※
2
因元件的不同，与上表尺寸会有不同。
※
3
需要事前验证。
NPM-W 2014.0303
- 21 -

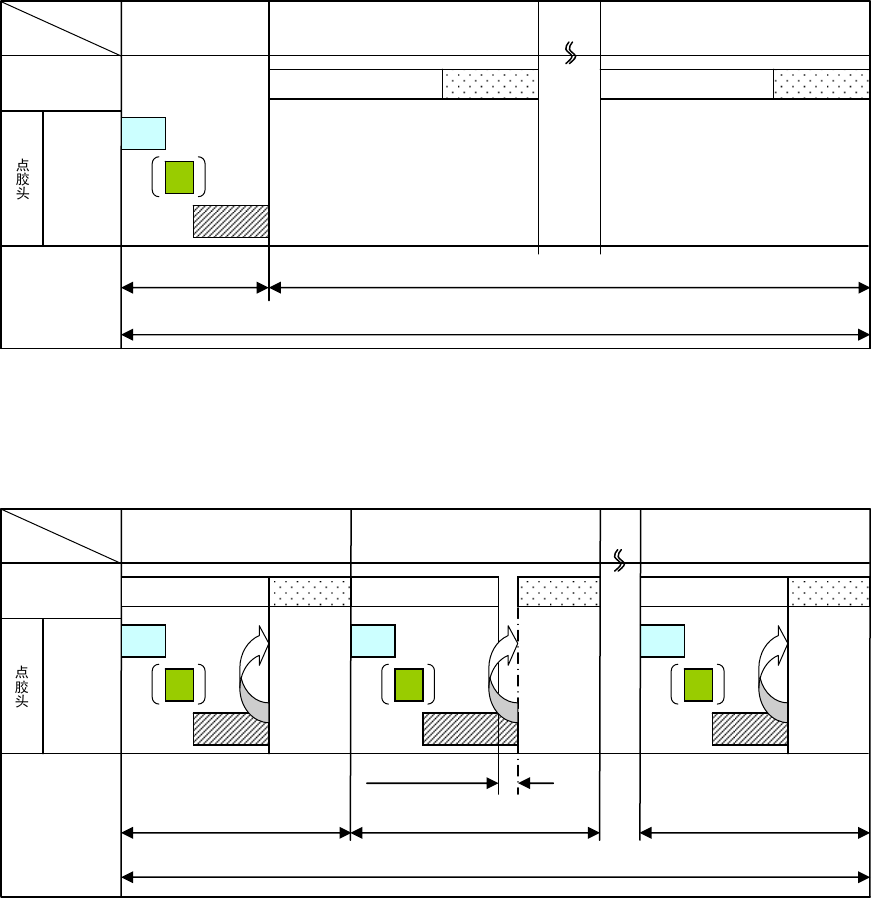

■ 点胶时间
(
打点点胶、描绘点胶
※
1
)
・ 点胶速度标准例子
【精度优先模式】
※
2
所有点胶动作未完成，就不进行贴装。对面轴停止，在精度方面是有利的工作模式。
※
1
进行描绘点胶
(
非接触点胶
)
时，需要高度传感器
(
选购件
)
。
※
2
只有在精度优先模式，可使用高度传感器
(
选购件
)
进行补正。
※
3
描绘点胶
(
非接触点胶
)
时，包括测定基板高度的时间
(
约
0.5 s)
。
【速度优先模式】
点胶动作和贴装动作交替进行。在速度方面是有利的工作模式。
※ 有些贴装元件也有可能发生贴装偏移，需要验证。
贴装头
点胶时间
设备速度 = 点胶时间 + 贴装时间
第 1 次(turn)
速度
点 胶
元件吸着・识别 贴装 元件吸着・识别 贴装
第 N 次(turn)
贴装时间
设备速度 = 总贴装时间 + 点胶延长时间
第 2 次(turn) 第 N 次(turn)
元件吸着・识别 贴装 元件吸着・识别 贴装 元件吸着・识别 贴装
第 1 次(turn)
贴装时间
点胶延长时间
贴装时间
移动
点胶
※3
试点胶
识别
贴装头
速度
移动
点胶
试点胶
识别
贴装时间 + 点胶延长时间
NPM-W 2014.0303
- 22 -
4.
机器构成
请注意根据前侧和后侧搭载的贴装头组合的不同，型号也不同。
■ 贴装规格
・ 交换台车规格
(
在后侧不可安装托盘供料器
)
・ 托盘供料器规格
(
在后侧不可安装交换台车
)
※
1
不可前后都选「无工作头」。
※
2
安装「交换台车」时，不需要安全盖。
■ 数据编制
所有数据编制是在数据编制系统
NPM-DGS
进行。
(NPM-DGS
是其他产品
)
NPM-DGS
用的硬件，请客户准备。
Remarks
在特殊规格时，有时会出现不适合
CE
标记规格的情况。
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
后侧
前侧
贴装头
点胶头
No Head
(无工作头)
贴装头
NM-EJM2D NM-EJM2D-MD NM-EJM2D
点胶头
NM-EJM2D-MD NM-EJM2D-D
检查头
NM-EJM2D-MA NM-EJM2D-A
No Head(无工作头) NM-EJM2D NM-EJM2D-D
贴装头: 前侧/后侧
・
16
吸嘴贴装头
・
12
吸嘴贴装头
・8 吸嘴贴装头
・
3
吸嘴贴装头
・无工作头
※
1
供给部
:
后侧
・交换台车
・安全盖
(
交换台车规格
)
※
2
供给部
:
前侧
・交换台车
・安全盖
※
2
贴装头: 后侧
・8 吸嘴贴装头
・
3
吸嘴贴装头
・无工作头
※1
贴装头: 前侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・
3
吸嘴贴装头
・无工作头
※
1
供给部
:
后侧
・单式托盘供料器
+ 13
站料架座
供给部
:
前侧
・交换台车
・安全盖
※
2
供给部
:
后侧
・双式托盘供料器
供给部
:
前侧
・交换台车
・安全盖
※
2
:
线性照相机
:
吸嘴交换器
单式托盘供料器规格 双式托盘供料器规格
:
线性照相机
:
吸嘴交换器
