■ 托盘供料器
如果
NPM-W
主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。

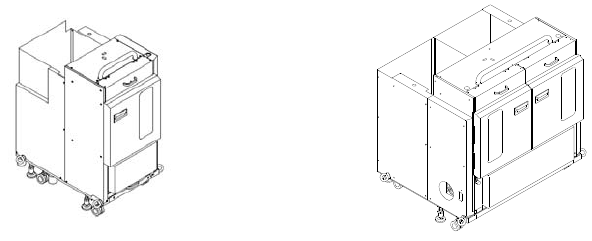

・单式托盘供料器
(Max. 20
品种
)
※
・双式托盘供料器
(Max. 40
品种
)
对象贴装头
: 8
吸嘴贴装头、
3
吸嘴贴装头
※
单式托盘供料器附属
13
站料架座。
单式托盘供料器
双式托盘供料器
NPM-W 2014.0303
- 42 -
托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 33 mm
元件位置误差
元件吸着面
位置误差
10 × 10 mm
未满
±1.0 mm 以下
10 × 10 mm
以上
±1.5 mm 以下
※
元件吸着面必须平坦。
容许弯曲
(
间隙
)
弯曲
(
间隙
): Max. 0.5 mm
种类
・ 必须是具有充分强度和尺寸精度的射出成形品的托盘。
・ 上述以外时请另行商洽。
重量
・ 托盘重量
: 1 k
g以下
托盘
+
元件
= Max. 1 k
g
/ 1
托盘板
(
托盘板的重量除外
)
・ 托盘箱总重量
: 20 k
g以下
托盘箱
+
托盘板
+
托盘
+
元件
= Max. 20 k
g
/1
托盘箱
托盘板插入限制
・ 盘高度超过
11 mm
时，在托盘箱内
1
层上面的槽，不可插入托盘板。
・ 托盘高度超过
26 mm
时，在托盘箱内
1
层上面和
2
层上面的槽，不可插入托盘板。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
33 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
NPM-W 2014.0303
- 43 -
4.6
生产线构成
设置 NPM-W 时，无论是单体设置还是生产线连接，都需要 FA 电脑。
・FA 电脑 & HUB:
具有生产线服务器功能的 FA 专用电脑，在 1 条生产线需要 1 套。
有安装 LNB。
FA电脑基本规格:
型号
FC-E21A/DL205P (NEC
制
)
辅助记忆装置
内藏
HDD: 80 GB
2
台标准实装
(Mirroring
规格
)
OS Miracle Linux (Version 4)
外形尺寸
W 100 × D 360 × H 310 mm
重量
10.6 k
g
※ 电源电缆请客户准备。
HUB
基本规格
:
规格
IEEE802.3
基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto
-
Negotiation)
推荐型号
DGS-1016D (D-Link
制
)
※
LAN
电缆请客户准备。
・
LNB
(Line Network Box)
是连接设备和
NPM-DGS(
数据编制系统
)
的中转系统，安装在
FA
电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(NPM-W
系统软件
CD-ROM
包括本软件。
)
主要功能
:
①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
・
LWS (Line Work Station)
LWS (Line Work Station)
是，在
LNB
保存的实绩数据通过电脑
※
，能够显示。
※
请客户准备电脑。无需安装专用软件等。
■ 系统构成例子
(
只有
NPM-W
时
)
※
1
连接台数超过
15
台时，请另行商洽。
※
2 LAN
电缆请客户准备。
(
根据
FA
电脑、
HUB
的设置场所不同，所需要的电缆长度也不同
)
基本规格
: Enhanced category 5
以上的
UTP
电缆
LAN
※2
HUB
FA 电脑
NPM-W
#1
NPM-W
#2
NPM-W
#14
NPM-W
#15
连接台数: Max. 15 台
※1
