目 录
1.
概要
.......................................................................................................................... 1
2.
特征
.......................................................................................................................... 1
3.
规格
.......................................................................................................................... 9
3.1
基本规格
........................................................................................................................ 9
3.2
基本性能
...................................................................................................................... 10
3.3
实装模式
...................................................................................................................... 13
3.4
检查内容
...................................................................................................................... 16
3.5
点胶内容
...................................................................................................................... 19
4.
机器构成
................................................................................................................. 22
4.1
工作头构成
.................................................................................................................. 25
4.2
贴装吸嘴种类和构成
.................................................................................................... 26
4.3
点胶嘴种类和构成
........................................................................................................ 34
4.4
有关点胶范围的限制
.................................................................................................... 37
4.5
供给部的构成
............................................................................................................... 38
4.6
生产线构成
.................................................................................................................. 43
4.7
有检查头时的生产线构成
............................................................................................. 46
4.8
识别单元构成
............................................................................................................... 51
5.
系统软件
................................................................................................................. 59
5.1
元件校对
...................................................................................................................... 59
5.2
自动切换机种
............................................................................................................... 61
5.3
料架准备导向
............................................................................................................... 64
5.4
上位通信
...................................................................................................................... 66
5.5
支援站
.......................................................................................................................... 68
5.6
APC
系统
..................................................................................................................... 71
5.7
其他厂家检查机界面软件
............................................................................................. 74
5.8
基板信息通信功能
(
标准功能
) ....................................................................................... 76
6.
其他标准规格
.......................................................................................................... 77
6.1
程序功能
...................................................................................................................... 77
6.2
信号塔
.......................................................................................................................... 77
7.
印刷基板设计基准
................................................................................................... 78
7.1
印刷基板规格概要
........................................................................................................ 78
7.2
识别标记
...................................................................................................................... 81
7.3
基板待机条件
............................................................................................................... 81
8.
标准主体构成
.......................................................................................................... 82
9.
选购件
..................................................................................................................... 83
10.
涂饰颜色
............................................................................................................... 108
11.
安全装置
............................................................................................................... 108
12.
电源・空气投入部
................................................................................................. 109
12.1
电源投入部
................................................................................................................ 109
12.2
空气投入部
................................................................................................................ 110
13.
尺寸图
................................................................................................................... 111
14.
有关许可证
........................................................................................................... 116
NPM-W 2014.0303
NPM-W 2014.0303
- 1 -
1.
概要
■ 高生产率
双轨直线马达的采用，以及高速多种贴装头系统的开发，实现了高速贴装。运转中的芯片供给，再加上各
基台的最佳配置，也实现了高运转率。
■ 通用性
可以超高速贴装微小元件的「
16
吸嘴贴装头」和「
12
吸嘴贴装头」、可以高速贴装微小元件到中型元件的
「
8
吸嘴贴装头」、可以对应各种异形元件的「
3
吸嘴贴装头」，这些都可以组合。而且，通过组合检查生
产基板的各种「
2D
检查头」和电子元件暂时接合用粘着剂点胶的「点胶头」，可以对应多样化工艺。
以标准规格可以对应
L 750 ×
W 550 mm
※
为止的大型基板，更加提高了通用性。
※ 单轨传送带规格时。
■ 机种切换性
独立实装模式
※
是，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换。
通过选项可以对应支撑销的自动更换、自动机种切换，根据客户生产形态可以进行最佳机种切换。
※ 双轨传送带规格时。
■ 高品质贴装
继承
NPM
系列的各种单元、功能等，实现高质量贴装。
2.
特征
高生产率
对应机器连接(模块)
NPM-W
是连接
(
模块
)
构成，可连接多台机器，最多能够连接
15
台
※
进行使用。
※ 连接台数超过
15
台时，请另行商洽。
※ 与
NPM-D3/ D2/ D
连接时
,
请另行商洽。与
NPM-TT
或者
NPM
不可连接。

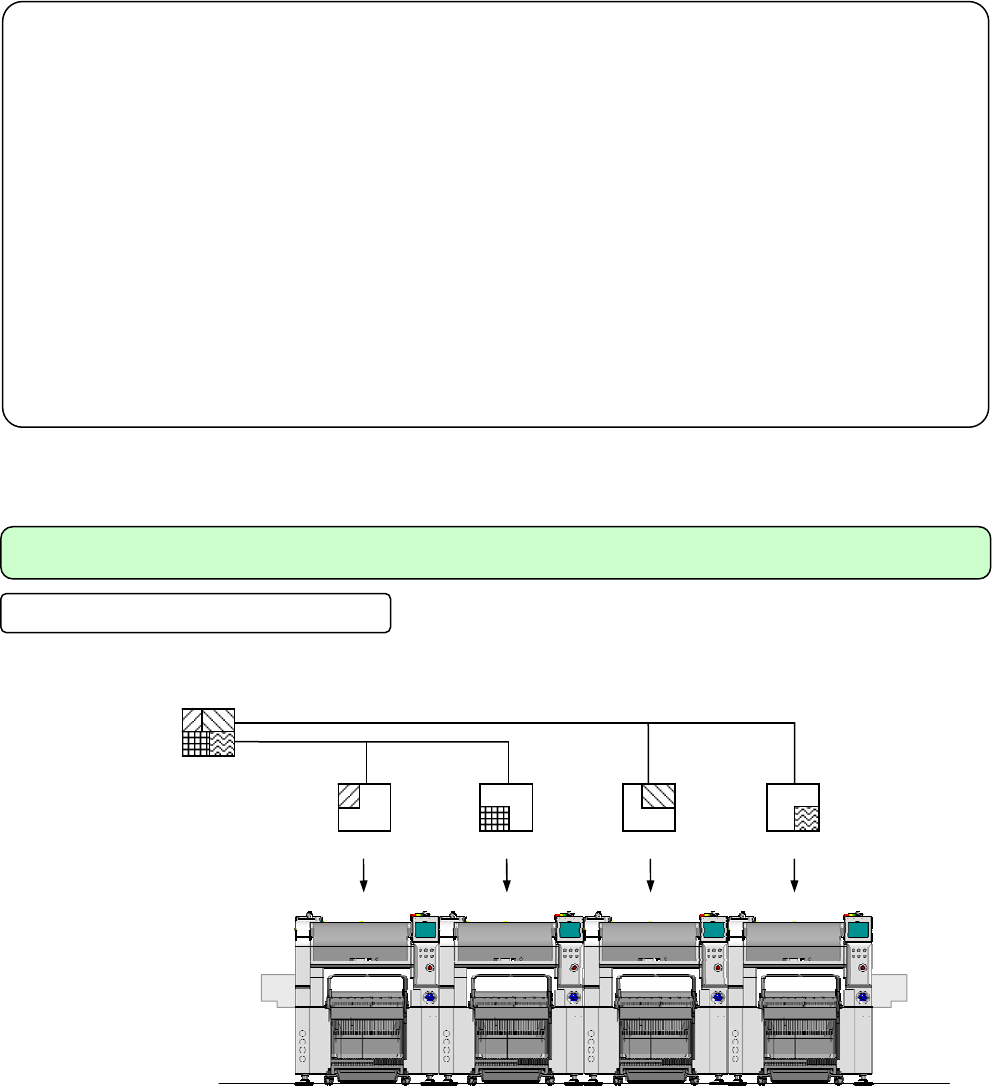

[ NPM-W
共
4
台时的数据分配图
]
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据 贴装数据 贴装数据贴装数据
