为了缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer
基板支撑块
(
单轨传送带用
)
基板支撑块
(
双轨传送带用
)
・ 附属基板支撑块
(4
块
)
和支撑销
(20
个
)
。
・ 能够以
1
块为单位进行追加购买。追加购买时不附属支撑销。根据需要，请选择「追加支撑销」。
・ 若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具」。
・是
NPM-W
专用。
※
与「支撑销自动更换」不可兼用。
Customer
单轨模式对应基板支撑块
(
双轨传送带用
)
・ 单轨模式生产时需要
2
块。
与双轨传送带用支撑块组合使用。
(
参照下图
)
・ 能够以
1
块为单位进行追加购买。
・ 不附属支撑销。根据需要，请选择「追加支撑销」。
・ 若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具
(
双轨传送带用
)
」。
・是
NPM-W
专用。
※
与「支撑销自动更换」不可兼用。
Customer
支撑销安装治具
(
单轨传送带用
)
支撑销安装治具
(
双轨传送带用
)
・ 由于在离线作业准备支撑销，请选择「基板支撑块」。
・是
NPM-W
专用。
Customer
追加支撑销
・ 需要追加时请选择。
(20
个/套
)
・ 单轨、双轨共用。
・
NPM-D3/ D2/ D, NPM-TT, AM100
以及
NPM(
双轨规格
)
的支撑销可以通用。
基板支撑块(单轨传送带用)
(348 × 248 mm)
基板支撑块(双轨传送带用)
(353 × 231 mm)
基板支撑块(单轨模式对应)
(353 × 270 mm)
基板支撑块(双轨传送带用)
(
353 × 231 mm
)
NPM-W 2014.0303
- 90 -
B-8

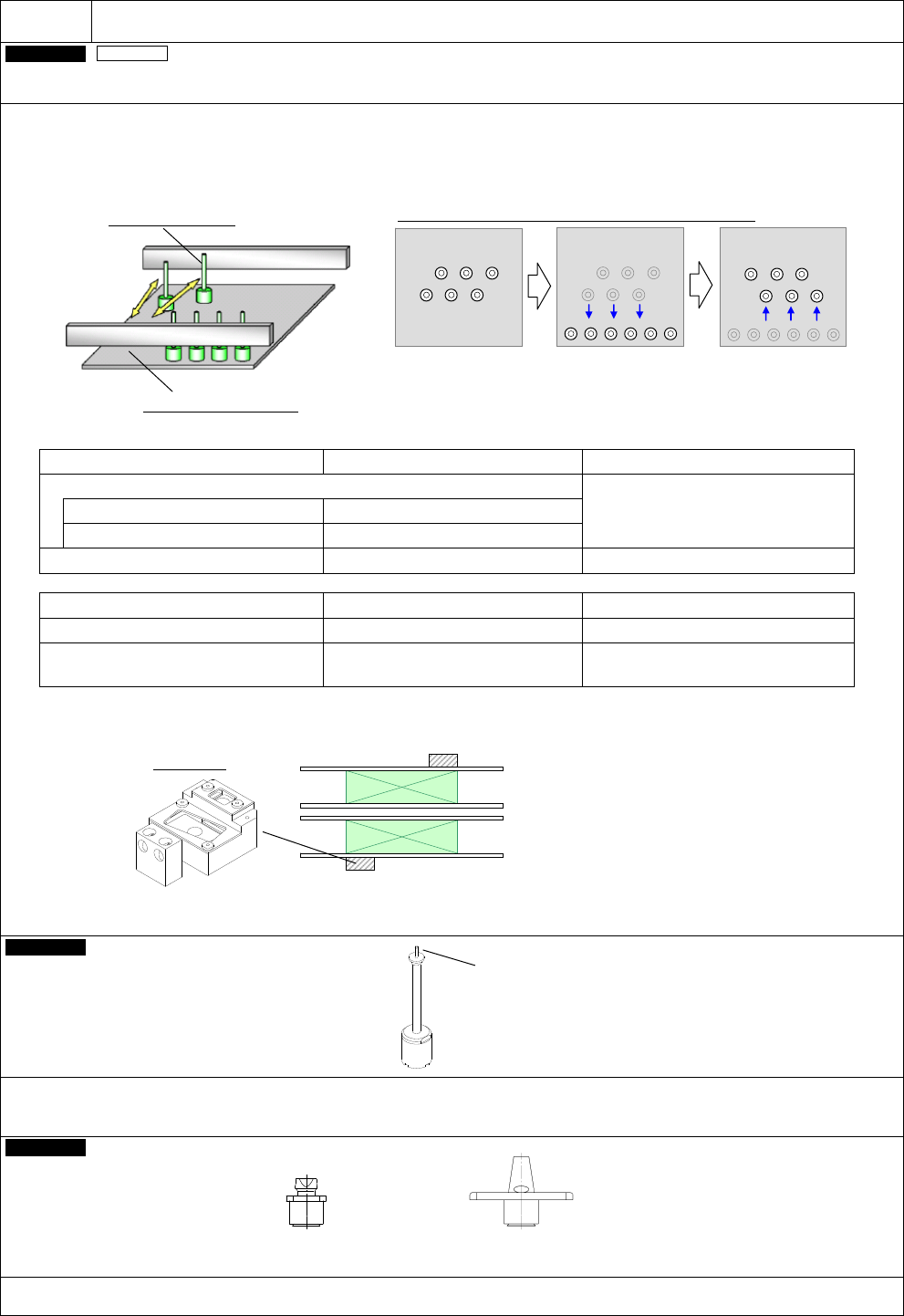

希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。
1
片基板最多可以自动配置
40
个支撑销。
(
不可使用标准规格的支撑销。
)
点胶头
/
检查头＋贴装头
(
或者无工作头＋贴装头
)
规格时，在一侧的贴装头对应前侧轨道和后侧轨道的销配置。
支撑销配置数据在
NPM-DGS
编制而成。可以在
PC
画面确认销的配置位置。
附属品
内 容
备 注
基板支撑块
(
自动更换用
):
根据传送带规格，请选择任一项。
NPM-W
专用
单轨传送带用
1
套
(4
块
)
双轨传送带用
1
套
(
前/后各
2
块
)
专用更换器
1
套
(
前/后各
1
个
)
与
NPM-D3/ D2/ D/ TT
可通用
选 项
内 容
备 注
支撑销
(
自动更换用
)
与
NPM-D3/ D2/ D/ TT, AM100
可通用
支撑销配置用吸嘴
100
吸嘴
: 16/ 12/ 8
吸嘴贴装头用
1100
吸嘴
: 3
吸嘴贴装头用
与
NPM-D3/ D2/ D/ TT
可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳
#100
吸嘴和
#1100
吸嘴各
1
个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
・
1
片基板最多可以配置
40
个。
(
基板尺寸
L= 350 mm
以下时
:
最多
20
个
)
(
双轨传送带规格时
:
前侧轨道＋后侧轨道最多
80
个
)
Customer
支撑销配置用吸嘴
・ 请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 100 s/ 10 个
※1
(机种 A → 机种 B)
尖端直径: φ1.5 mm
100 吸嘴
(16/ 12/ 8 吸嘴贴装头用)
1100 吸嘴
(3 吸嘴贴装头用)
※1 350 × 260 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
NPM-W 2014.0303
- 91 -
B-8
希望自动准备支撑销。

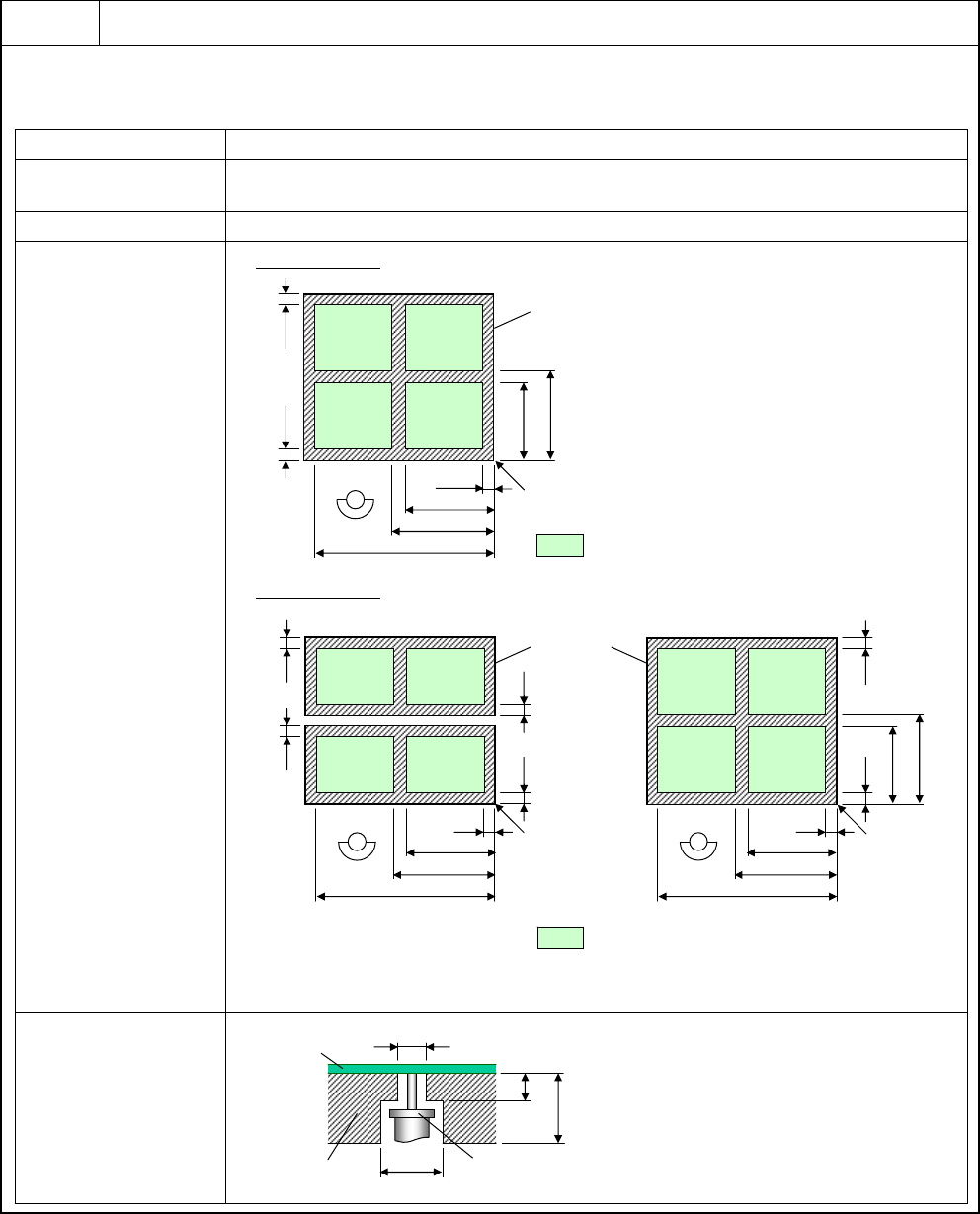

进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
单轨传送带规格时
: L 50 × W 90 mm
双轨传送带规格时
: L 50 × W 70 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
・ 单轨传送带规格
:
可配置销
(
中心
)
的范围
※
2
・ 双轨传送带规格
:
可配置销
(
中心
)
的范围
※
2
※
1
右
→
左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围内，不包括图的外形线。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
286
335.5
基准
414.5
735.5
44.5 44.5
264
单轨模式时
双轨模式时
基板外形
33
248.5
33
33 33
33 33
基准
基准
344
406
744
6
268.5
344
406
744
6
14.5
