NPM-W 2014.0303 - 26 - 4.2 贴装吸嘴种类和构成 根据客户生产形态可以选择最佳组合 ，吸嘴都是选购件。 [ 吸嘴形状和吸嘴 No.] ・ 孔形状，只表示最大尺寸。与实 际形状不同。 ・ No. 末尾含有 “C” 的吸嘴，尖端材料是陶瓷 。 ・ 吸嘴 No. 有 “N” 的吸嘴， 2D 代码经过吸嘴凸缘加工的 NPM 系列专用的吸嘴。 2D 代码的吸嘴，进行吸嘴 No. 的校对，可以检测出吸嘴的安装错 误。 ・ 吸…

100%1 / 125
NPM-W 2014.0303
- 25 -
4.1
工作头构成
■ 贴装头
16
吸嘴贴装头
12
吸嘴贴装头
附属品
吸嘴交换器
(16/ 12
吸嘴贴装头用
)
附属品
吸嘴交换器
(16/ 12
吸嘴贴装头用
)
※
16
、
12
吸嘴贴装头规格时，双式编带料架的软件版本需要在
Ver. 5.00
以上。
(
为了对应双式编带料架的左右轨道同时传送
)
8
吸嘴贴装头
3
吸嘴贴装头
附属品
・ 吸嘴交换器
(8
吸嘴贴装头用
)
・ 侧面照明
附属品
・ 吸嘴交换器
(3
吸嘴贴装头用
)
・ 侧面照明
■ 其他工作头
2D
检查头
(A/B)
点胶头
A:
分辨率
18 μm
B:
分辨率
9 μm
附属品
检查头对应单元
(
检查
BOX
、校正治具
)
附属品
・ 试点胶单元
・ 擦拭站
请必须选择安全盖。
请必须选择安全盖。
(
安装交换台车时不需要。
)

Remarks

以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
(
详细请参照「
9.
选购件」。
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
上下用马达
(Z
轴
)
CCD
照相机
(
外罩内部
)
LED
照明
(
外罩内部
)
旋转用马达
(θ, SC
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
NPM-W 2014.0303
- 26 -
4.2
贴装吸嘴种类和构成
根据客户生产形态可以选择最佳组合，吸嘴都是选购件。
[
吸嘴形状和吸嘴
No.]
・孔形状，只表示最大尺寸。与实际形状不同。
・
No.
末尾含有
“C”
的吸嘴，尖端材料是陶瓷。
・吸嘴
No.
有
“N”
的吸嘴，
2D
代码经过吸嘴凸缘加工的
NPM
系列专用的吸嘴。
2D
代码的吸嘴，进行吸嘴
No.
的校对，可以检测出吸嘴的安装错误。
・吸嘴
No.
没有
“N”
的吸嘴，
与
CM
系列
(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)
为共通的吸嘴。
・识别方式根据元件决定。
■
16
吸嘴贴装头，
12
吸嘴贴装头用吸嘴
No.
形
状
(
单位
: mm)
对象元件
(
代表例
)
No.
形
状
(
单位
: mm)
对象元件
(
代表例
)
256CS
256CSN
※
1
0402R/C
235CS
235CSN
1608R/C
2012R/C
3216R/C
SS-Mini Tr/Di
S-Mini Tr/Di
225CS
225CSN
0603R/C
240CS
240CSN
3216R/C
4532R/C
TAN-X
226CS
226CSN
0603R/C
1005R/C
140S
140SN
Al
電解
SOP
230CS
230CSN
1005R/C
1608R/C
※
1
识别系统版本
:
需要
V01.05.21
以上。
■
16
吸嘴贴装头的吸嘴布局
16
吸嘴贴装头的吸嘴布局和最多安装数量
(
上图是俯视图
)
※
16
吸嘴贴装头的吸嘴，上述
7
种类是标准规格，也可使用
CM
系列的
12
吸嘴贴装头的吸嘴。
※
16
吸嘴贴装头和
12
吸嘴贴装头的吸嘴为通用。
(
不可使用
8
吸嘴贴装头的吸嘴。
)
※ 不可使用
AM100
的吸嘴。
基板识别
照相机
12 34
9
10 11
56
14 13 12
78
1615
0.3
0.45
0.32
0.17
0.6
0.8
1.6
1.2
0.4
0.6
0.27
0.35
φ
1.5
φ
4
垫
0.6
0.4
0.3
0.5
1.0
0.7
0.4
0.6
φ
1.8
φ
2.4
NPM-W 2014.0303
- 27 -
■ 能够吸着的元件尺寸和吸嘴配置
16
吸嘴贴装头能够吸着的元件尺寸如下。
(
●
:
能够吸着，○
:
不能吸着
)
6 × 6 mm
以下的元件
■
12

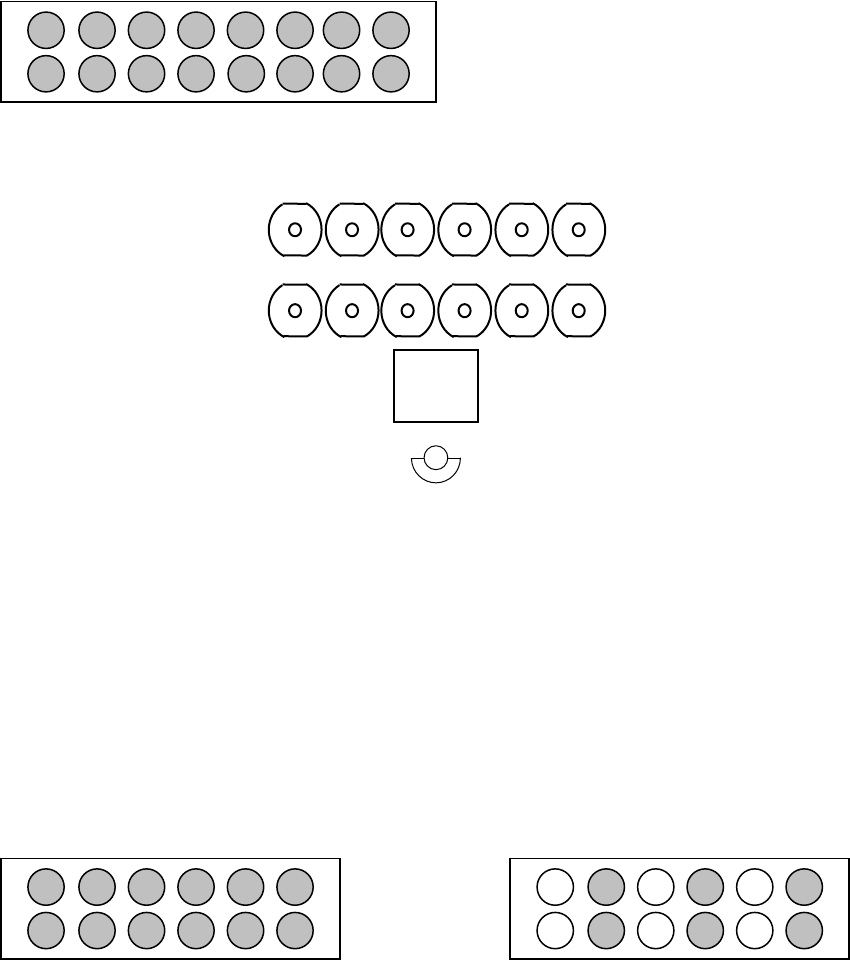

吸嘴贴装头的吸嘴布局
12
吸嘴贴装头的吸嘴布局和最多安装数量
(
上图是俯视图
)
※
12
吸嘴贴装头的吸嘴，前页中所述的
7
种类是标准规格，也可使用
CM
系列的
12
吸嘴贴装头的吸嘴。
※ 不可使用
8
吸嘴贴装头的吸嘴。
※ 不可使用
AM100
的吸嘴。
■ 能够吸着的元件尺寸和吸嘴配置
12
吸嘴贴装头能够吸着的元件尺寸如下。
(
●
:
能够吸着，○
:
不能吸着
)
(
只有反射识别
)
6 × 6 mm
以下的元件
超过
6 × 6 mm ~ 12 × 12 mm
(6 × 6 < A × A
≦
12 × 12)
1 2 3 4 5 6
7 8 9 10 11 12
1 2 3 4 5 6
7 8 9 10 11 12
1 6
9 10 14
7 8
15 1613 11
2 3 4 5
12
12 34
78 9
56
121110
贴装头
照相机
