NPM-W 2014.0303
- 96 -

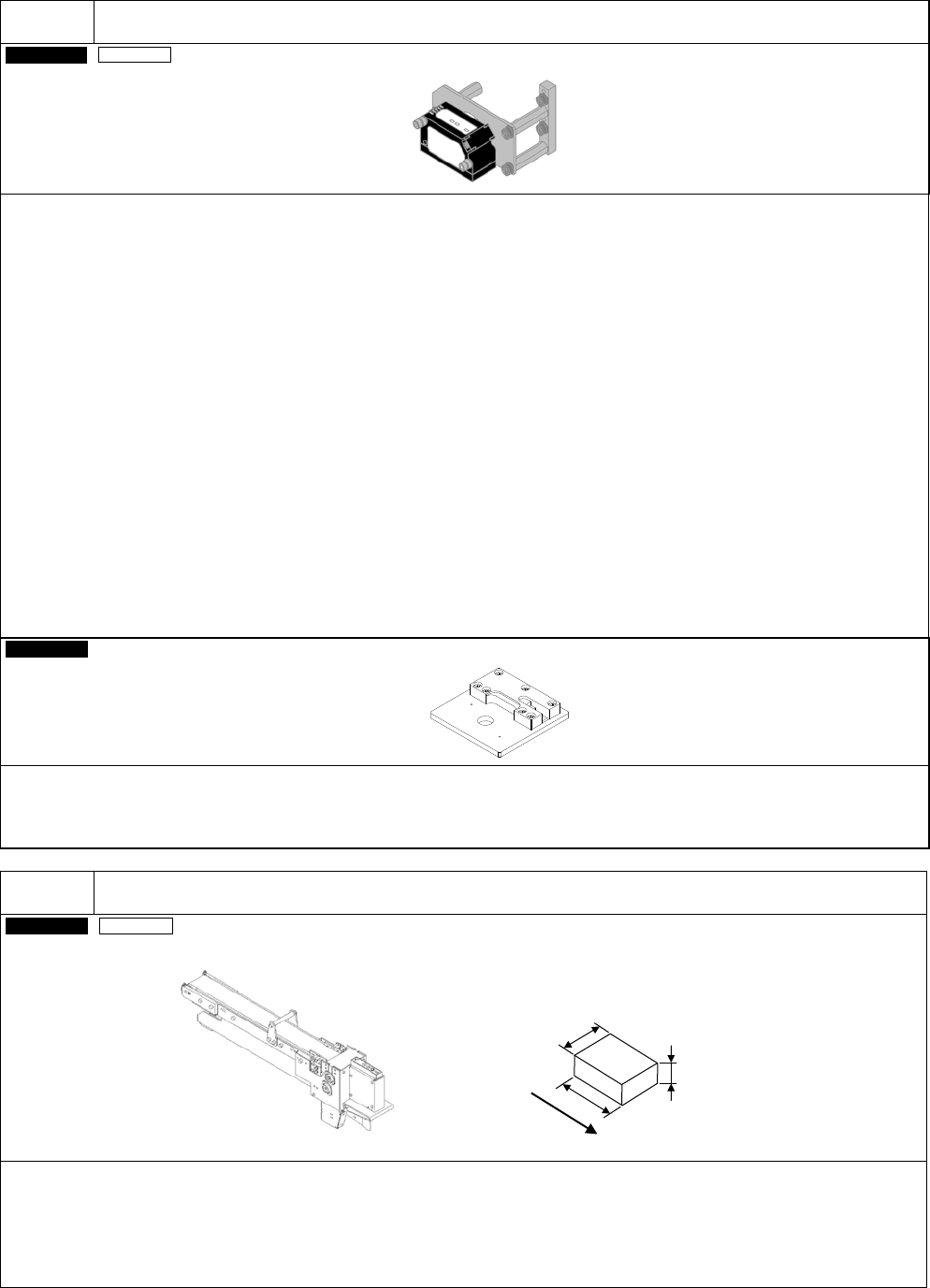

C-6
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。
On-site
工作台
高度传感器
・ 高度传感器对应贴装头、点胶头。
对应贴装头和点胶头时，各自功能不同。
(
功能无法通用。
)
＜基板弯曲补正
(
贴装头
)
＞
・ 测定基板全体的高度
(
弯曲
)
，控制贴装高度。
测定时间
: 3.0 s (
在
750 × 510 mm
基板测定
9
点的最佳条件下
)
・ 高度传感器，请选择安装在生产线前端的
NPM-W
。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
「贴装头
+
贴装头」以外的工作头构成时，基板弯曲补正功能无效。
・ 所测定的数据，传送到下游的
NPM-W
。
※
对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
＜基板局部范围的高度补正
(
点胶头
)
＞
・ 在描绘点胶位置附近的复数点测定基板高度
(
弯曲
)
，补正为最佳的点胶嘴高度。
测定时间
: 0.5 s (
在
30 × 30 mm
测定
4
个角部的最佳条件下
)
・ 可以补正打点点胶时的点胶嘴高度。
(
局部范围
)
・ 高度传感器，请选择安装在搭载了点胶头的轴。
・ 不进行测定数据的传接。
・ 详细请参照「
4.8
识别单元构成」。
Customer
高度传感器的校正治具
・ 进行高度传感器的直线性和偏移量校正。
・ 第一次购买高度传感器时需要购买此治具。
・ 与 NPM-D3/ D2/ D/ TT, AM100 可以通用。
C-7
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
・ 元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
・ 元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
・ 在排出识别为 NG 元件时使用。
・ 只对应 8 吸嘴贴装头、3 吸嘴贴装头。
・ 会占有 4 条料架槽。
・ 在 13 站料架座也可安装。
・ 在选择双式托盘供料器的工作台不可安装。
传送带方向
W
T
L
NPM-W 2014.0303
- 97 -
C-8
希望在卸下工作头状态下进行生产。
Customer
无工作头附件
・ 在保养维护工作时卸下工作头的状态时，在另一侧工作头进行生产时所必需的附件。
(
通常在卸下工作头的状态下，设备不能运转。
)
・ 在前后两侧安装此附件时，可以传送基板。
Customer
安全盖
:
前侧
安全盖
:
后侧
(
交换台车规格
)
・ 请必须选择安全盖。
(
安装交换台车时不需要。
)
・ 是
NPM-W
专用。

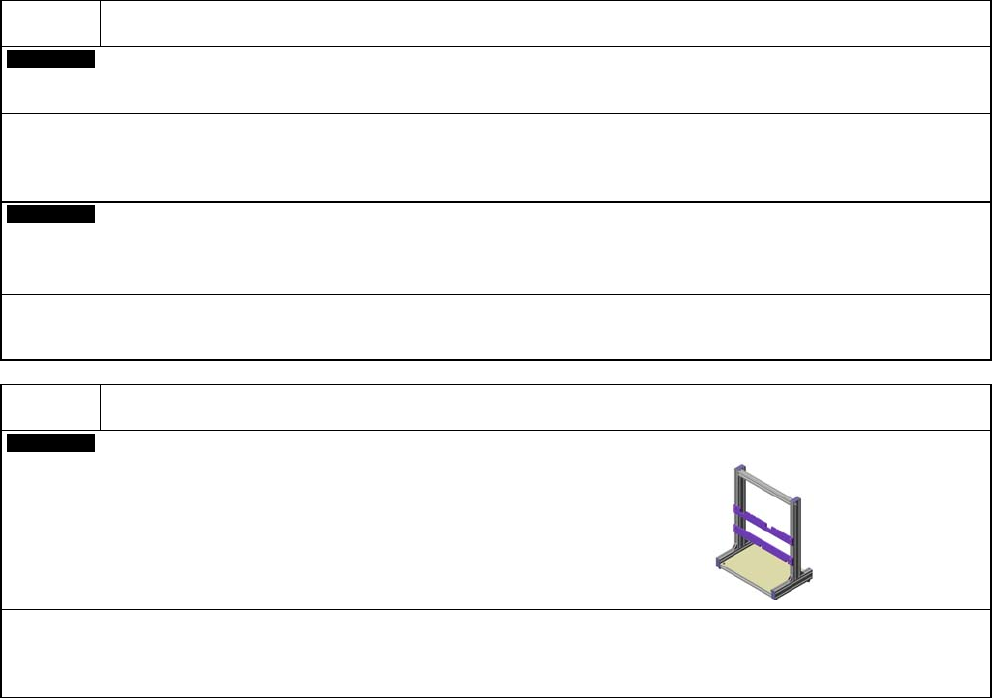

C-9
管理和保管拆卸下的贴装头。
Customer
贴装头台
(
可放
2
个贴装头
)
・ 贴装头交换后，在保管卸下的贴装头时使用。
・
1
台贴装头台可以保管
2
个贴装头。
・ 是
NPM
系列专用。
NPM-W 2014.0303
- 98 -

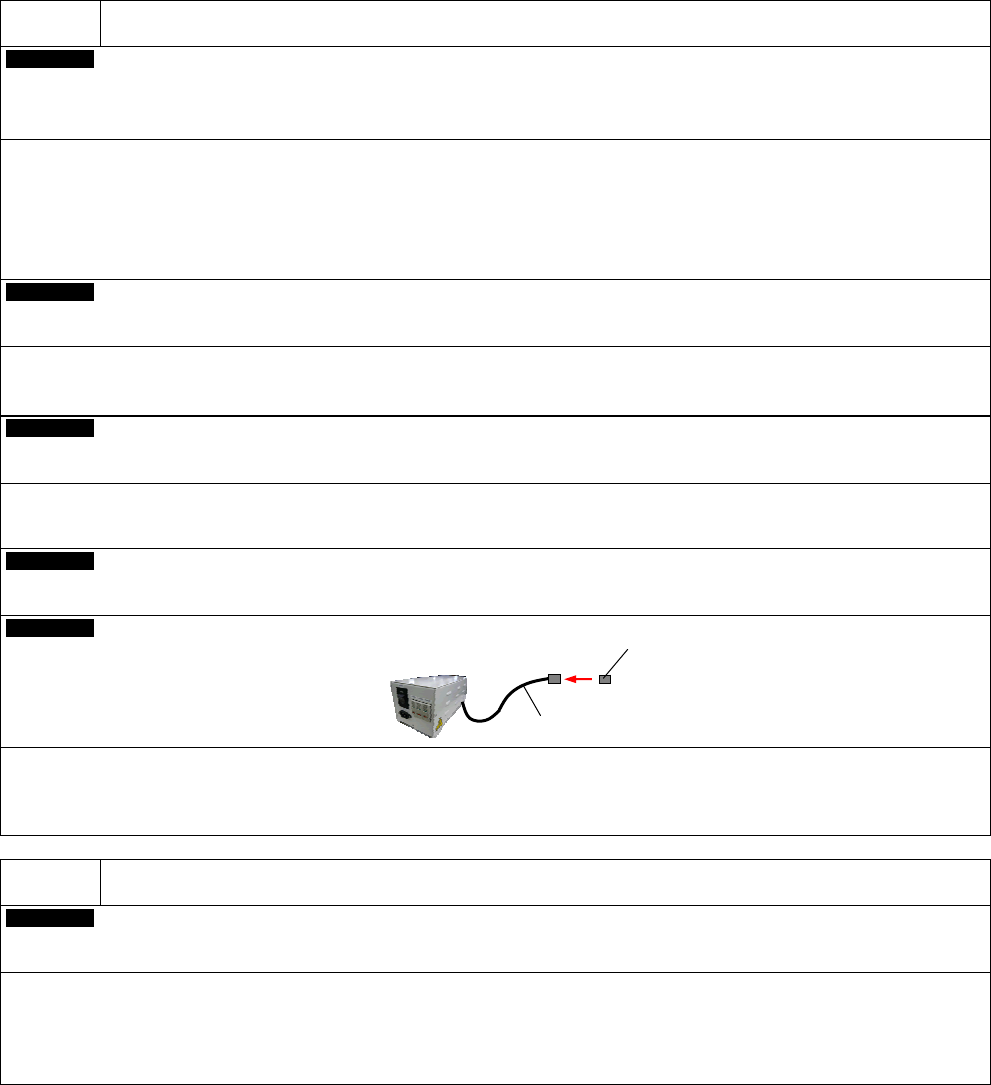

C-10
希望缩短机种切换时间。
On-site
支援站
(
电源供给类型
)
支援站箱
(
元件校对类型
)
・ 使用客户持有的预备交换台车和料架，在生产中进行下一机种的准备。
・ 对交换台车和料架供给电源类型和，供给电源并且可以进行元件校对的
2
种类型。
・ 通过
PanaCIM-EE
进行离线准备时，需要「支援站箱
(
元件校对类型
)
」。
・ 详细请参照「
5.5
支援站」。
※
NPM
系列，不可使用
CM
系列的「整体交换台车准备装置」。
On-site
支援站
:
元件校对类型
(
许可证
)
・ 使用「支援站箱
(
元件校对类型
)
」时需要本许可证。
※
通过
PanaCIM-EE
进行离线准备
(
元件校对
)
时，不需要本许可证。
Customer
料架安装治具
・ 料架安装治具作为，料架单体的元件安装和元件校对时的料架放置台使用。
・ 安装薄型料架时需要「薄型料架用附件」。
Customer
薄型料架用附件
Customer
薄型料架用电源连接器
・ 对薄型料架直接供给电源时
(
准备时
)
需要。
连接支援站的料架用电源电缆来使用。
・ 通过「薄型料架用附件」对薄型料架供给电源时，不需要本选购件。
(
使用标准的料架用电源电缆。
)
C-11
希望使用
PanaCIM-EE
的各种功能。
On-site
PanaCIM-EE
对应
(
许可证
)
・ 连接
PanaCIM-EE
时，请选择本选购件。
・ 对应
PanaCIM-EE
的各功能模块。
・ 本选购件包括「元件校对
(
许可证
)
」和「上位通信
(
许可证
)
」。
・ 详细请参照「
PanaCIM-EE
规格说明书」。
料架用电源电缆
薄型料架用电源连接器
