1. 吸嘴

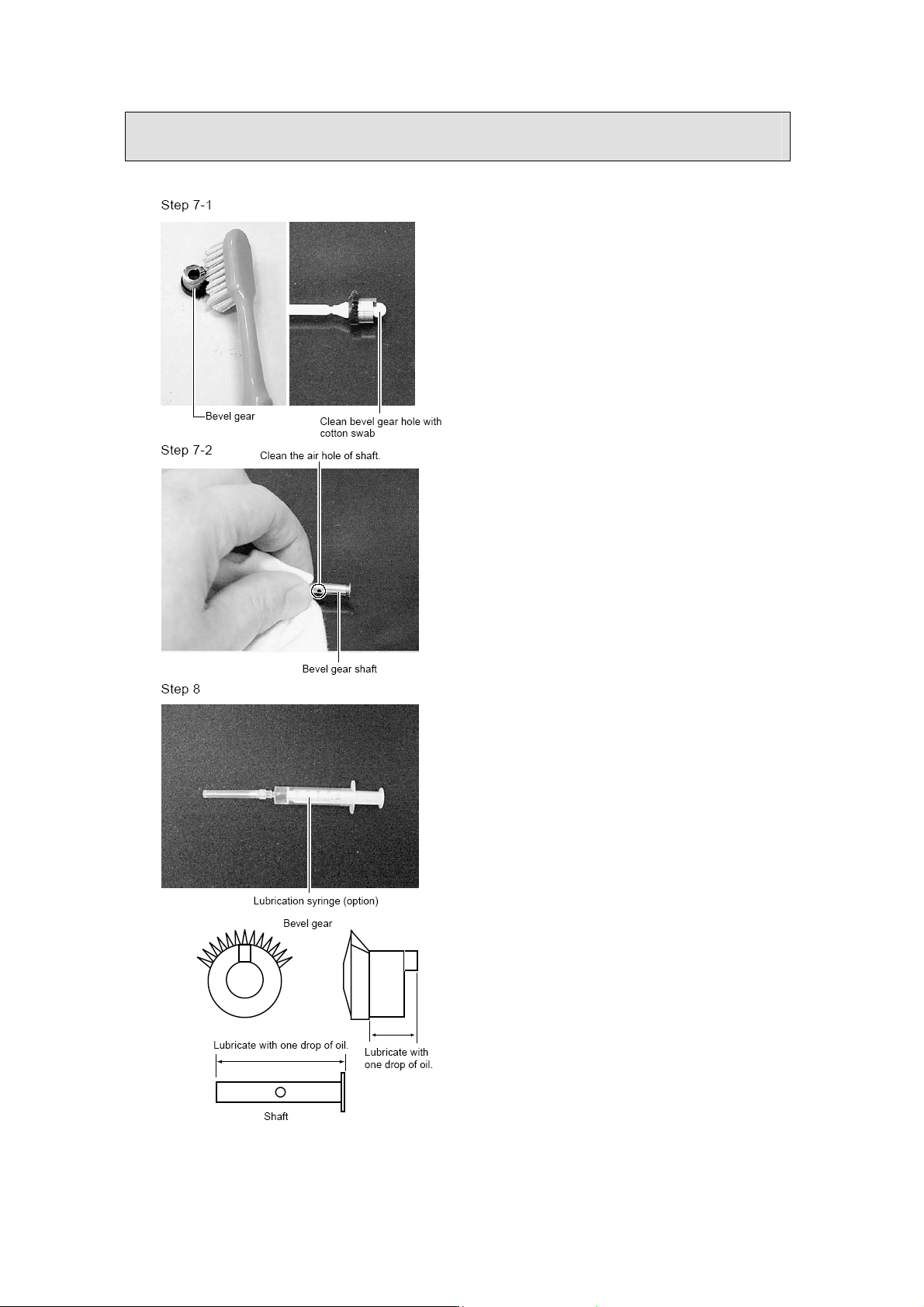

7. 清洁扇型齿轮
1）用干净的布, 牙刷和棉签清洁扇型
齿轮的孔和表面.
2)用清洁用线清洁吸嘴轴中心孔并用
布清洁表面.
4)用布清洁其它部件.
8．润滑扇型齿轮, 轴和吸嘴滑动部件.
用润滑油注射器(KV8-M8870-00X)
和机油VG32润滑下列部位
1) 在扇型齿轮的内侧面和轴上点一
滴油, 然后用手指抹匀.
2)在吸嘴弹簧的滑动部位点少量油,
滑动数次, 擦掉多余的油再用气枪
吹净.
注意----------------------------------------------
不要在扇型齿轮齿的部位加油, 因为那样容
易粘上异物.
9. 检查吸嘴弹簧动作.
如果清洁以后弹簧动作仍然不好就
要更换新的吸嘴.
10. 把吸嘴放回换嘴站.
检查清洁完标准吸嘴后, 放回到换嘴站原来
的位置上. (如机器没有配备换嘴站, 把它们
装到对应的头上).
注---------------------------------------------
如果吸嘴上有 O 型圈(74 型), 要检查 O 型圈.
如果没有问题, 把 O 型圈放回到吸嘴上. 如
果 O 型圈有破损就要更换.
1. 吸嘴

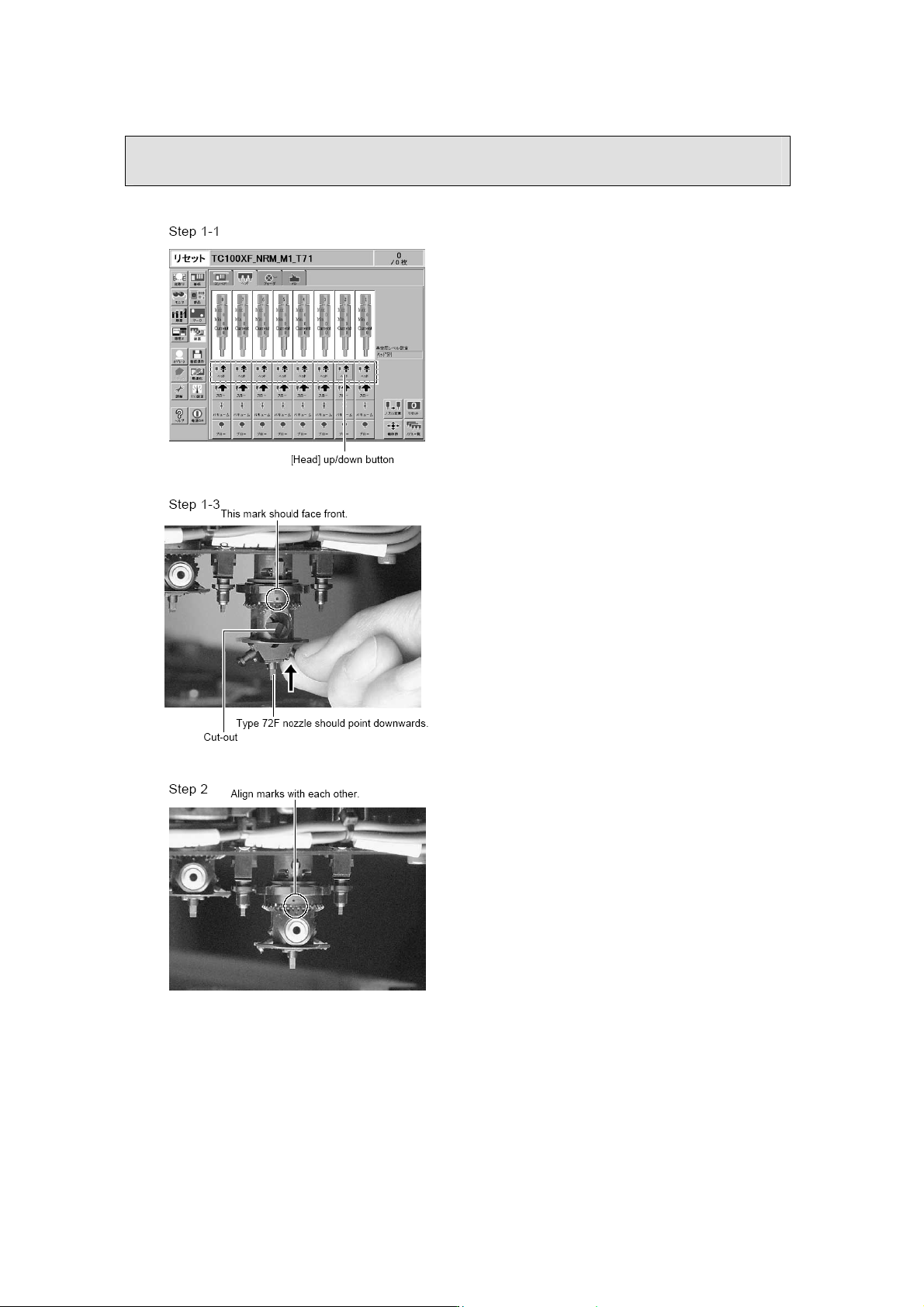

重装 FNC 吸嘴组件
按以下步骤重新安装 FNC 吸嘴组件
1. 重装 FNC 吸嘴组件
1)在[Unit]-[Head]中按[Head]钮把对
应的头降下来.
2)转动 R 轴皮带使 FNC 组件容易安
装, 让齿轮上中心小圆点标记朝前.
3)手持 FNC 组件让 72 吸嘴朝下, 插
到 FNC 头上直到感觉顶针轻轻的升
起.
2. 插入扇型齿轮和轴.
FNC 头使顶针轻轻的升起的同时,
从前面把扇型齿轮和轴插入 FNC 组
件中心孔, 调整上下齿轮圆点标记
使其对齐.
注意----------------------------------------------
重装 FNC 吸嘴组件, FNC 头拆下的各个部
件要按原来头装回到初始位置, 不要和其它
的头混淆, 如果原来的组合被改变, 齿轮有
可能运动不畅或真空值可能会变差.
1. 吸嘴

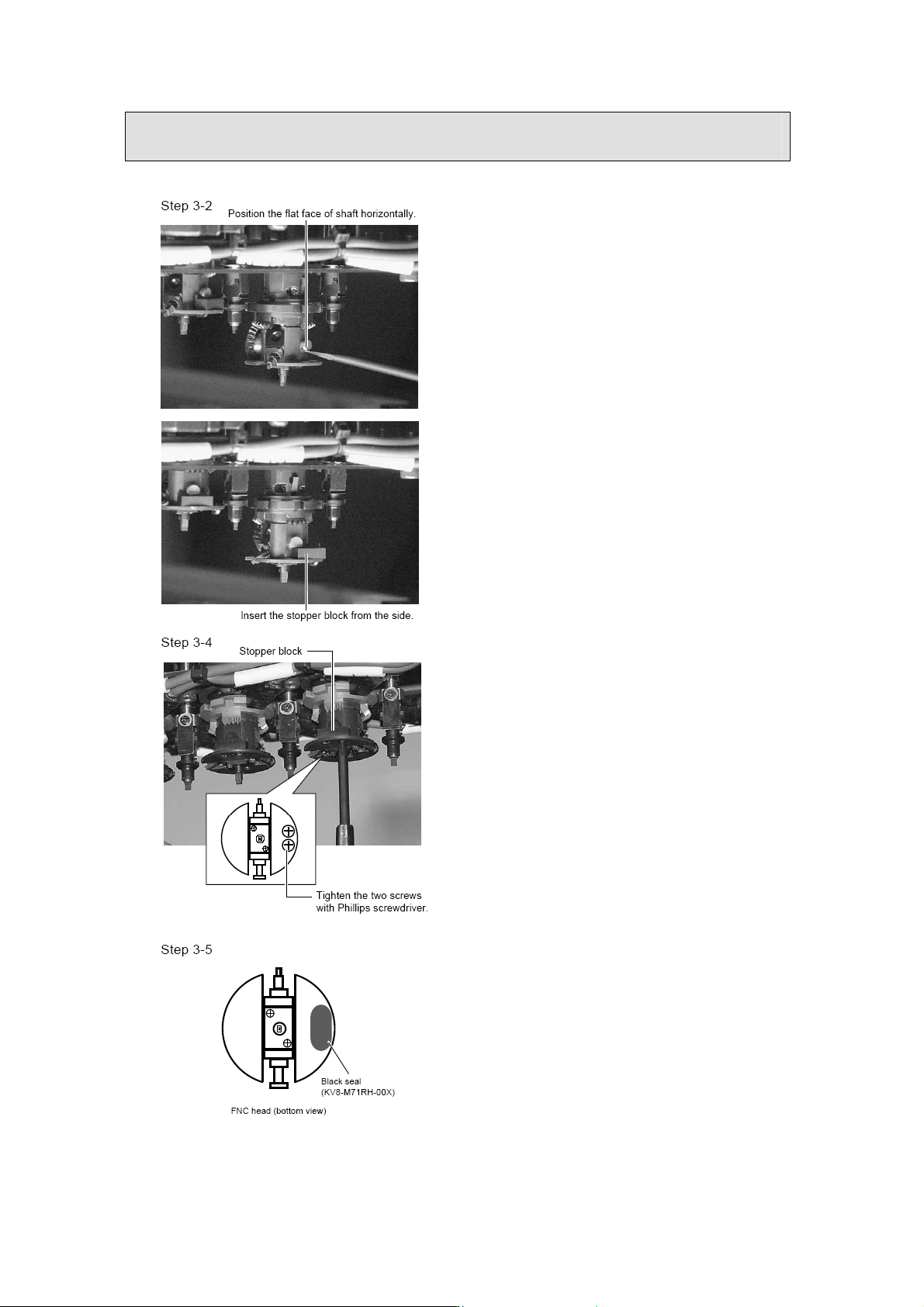

3. 固定 FNC 吸嘴组件.
1)转动 R 轴皮带使齿轮朝向反面.
2)调整齿轮轴使挡块可以从侧面插
入.
3)打开[Unit]-[Head]屏幕, 按[Head]
钮把对应的头升上来以方便组装
FNC 组件.
4)用小十字改锥装上两个螺丝, 以
固定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
5)在头的固定挡块的螺丝上贴上一
个新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
