1. 吸嘴 清洁程序 ( 不使用超声波清洗器 ) 如果使用超声波清洗 , 请参考后面段 落 . 1. 分解 FNC 头组件 . 用十字改锥拆下吸嘴固定螺丝 , 从 FNC 吸嘴组件上取下吸嘴和弹簧 注意 ---------------------------------------------- 十字改锥的大小一定要合适 . 避免损坏螺丝 . 小心不要把小弹簧丢失 . 2. 用酒精清洁部件 . 把吸嘴 , 弹簧 , 吸嘴架 , 吸嘴…
1. 吸嘴
6. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可能
拆下来.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
拆除标准吸嘴
1. 检查已按下急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下标准吸嘴.
用手取下 YV100Xg-F 1, 3, 5 和 7 头
的标准吸嘴, 或 YV100Xg-S 的全部
吸嘴.
3. 取下换嘴站上的吸嘴.
如果机器配备了换嘴站选项, 松开换
嘴站的卡板并取出吸嘴.
1)打开
[Unit]-[I/O]屏幕.
2)找到“T1843” (NOZZLE STATION
CLAMP)钮按ON/OFF松开卡板. (I/O显示
从”0”到”1”.
3) 从换嘴站中取出吸嘴
4. 从 74A 吸嘴上取下 O 型圈
吸嘴要在酒精当中清洁, 因此取下 O
型圈, 因为泡在酒精中可能会使它变
大.
1. 吸嘴
清洁程序(不使用超声波清洗器)
如果使用超声波清洗, 请参考后面段
落.
1. 分解 FNC 头组件.
用十字改锥拆下吸嘴固定螺丝, 从
FNC 吸嘴组件上取下吸嘴和弹簧
注意----------------------------------------------
十字改锥的大小一定要合适. 避免损坏螺丝.
小心不要把小弹簧丢失.
2. 用酒精清洁部件.
把吸嘴, 弹簧, 吸嘴架, 吸嘴块, 扇
型齿轮和轴以及标准吸嘴泡在酒精
中约 3 到 5 分钟.
注意----------------------------------------------
不要把 O 型圈泡在酒精中, 否则它可能会变
粗甚至不能在使用.
3. 清洁 FNC 吸嘴轴孔
部件泡在酒精中的同时, 可清洁
FNC 吸嘴轴孔.
1)用棉签粘酒精清洁吸嘴轴孔, 然
后再用气枪吹.
2)用牙刷粘酒精清洁扇型齿轮, 然
后再用气枪吹.
注意----------------------------------------------
要用无绒毛的棉签清洁.
1. 吸嘴

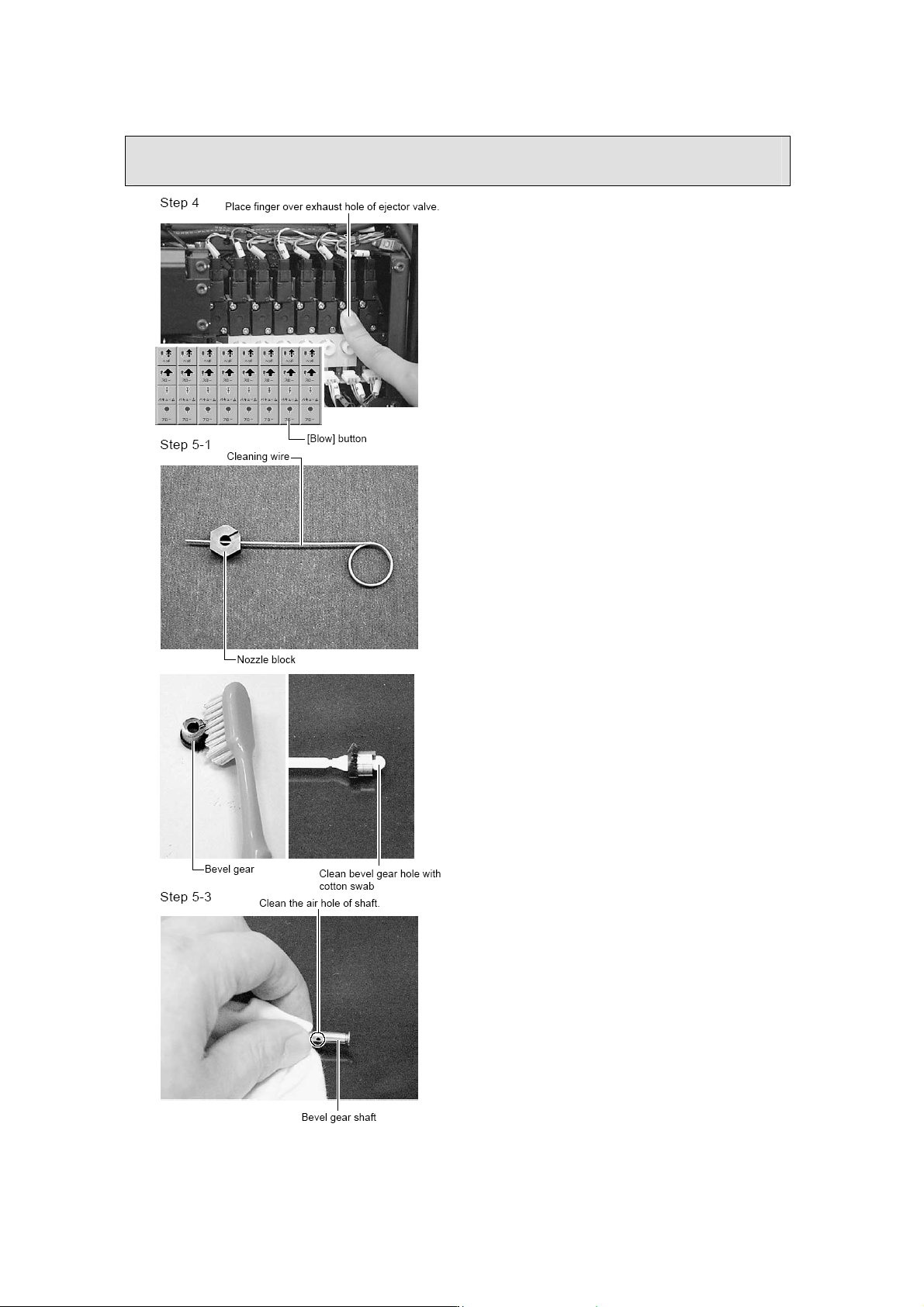

4. 用气枪清洁轴
用手堵住真空阀的排气孔, 在
[Unit]-[Head]中按[Blow]清洁每个
头. 则气路中轴的部分就清洁了.
5. 将泡在酒精中的部件取出并清洁
1)用清洁用线清洁吸嘴块的孔.
2)用干净的布, 牙刷和棉签清洁扇型
齿轮的孔和表面.
3) 用清洁用线清洁吸嘴轴中心孔并
用布清洁表面.
4)用布清洁其它部件.
6. 用气枪把清洁部件吹干净
7. 检查吸嘴有无堵塞或表面粘上异物
- 如吸嘴仍有堵塞, 需再清洁
- 如表面粘上异物清洁不掉, 就要
更换新的.
8. 组装 FNC 吸嘴组件
用十字改锥安装吸嘴.
注意----------------------------------------------
十字改锥的大小一定要合适. 避免损坏螺丝.
不要忘记把小弹簧装上.
