2. 吸嘴轴 8. 准备清洁工具 (KV8-M8860-00X). 1) 将清洁工具的容器内假如酒精 . ( 不要加其它溶剂 ) 2) 华东工具管上的挡块 , 使其到管 嘴的距离在 11 0 到 150 之间 . 3) 准备一个纸杯或盘子 放在要清洁 头的下面 .( 以避免酒精从下面漏出 ) 9. 清洁每个吸嘴轴的内部 . 1) 将清洁工具插入吸嘴 直到挡块碰 到吸嘴轴的上面 . 2) 倒入酒精清洁吸嘴轴灰尘和赃物 .
2. 吸嘴轴
5. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可以
拆下来.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
6. 从头上拆下标准吸嘴.
用手取下 YV100Xg-F 1, 3, 5 和 7 头
的标准吸嘴, 或 YV100Xg-S 的全部
吸嘴.
注意----------------------------------------------
机器配备有换嘴站时, 从头上拆下的吸嘴要
放回换嘴站, 如果机器没有配备换嘴站, 注
意不要将吸嘴丢失.
7. 拆除用于维护吸嘴轴的上面的螺丝.
在整个头组件的电磁阀的后面, 每
个吸嘴轴都有一个清洁孔, 共用 8
个螺丝堵住. 用 M5 六角扳手把 8 个
头的全部螺丝拆下.
2. 吸嘴轴
8. 准备清洁工具
(KV8-M8860-00X).
1)将清洁工具的容器内假如酒精.
(不要加其它溶剂)
2)华东工具管上的挡块, 使其到管
嘴的距离在 110 到 150 之间.
3)准备一个纸杯或盘子放在要清洁
头的下面.(以避免酒精从下面漏出)
9. 清洁每个吸嘴轴的内部.
1)将清洁工具插入吸嘴直到挡块碰
到吸嘴轴的上面.
2)倒入酒精清洁吸嘴轴灰尘和赃物.
2. 吸嘴轴

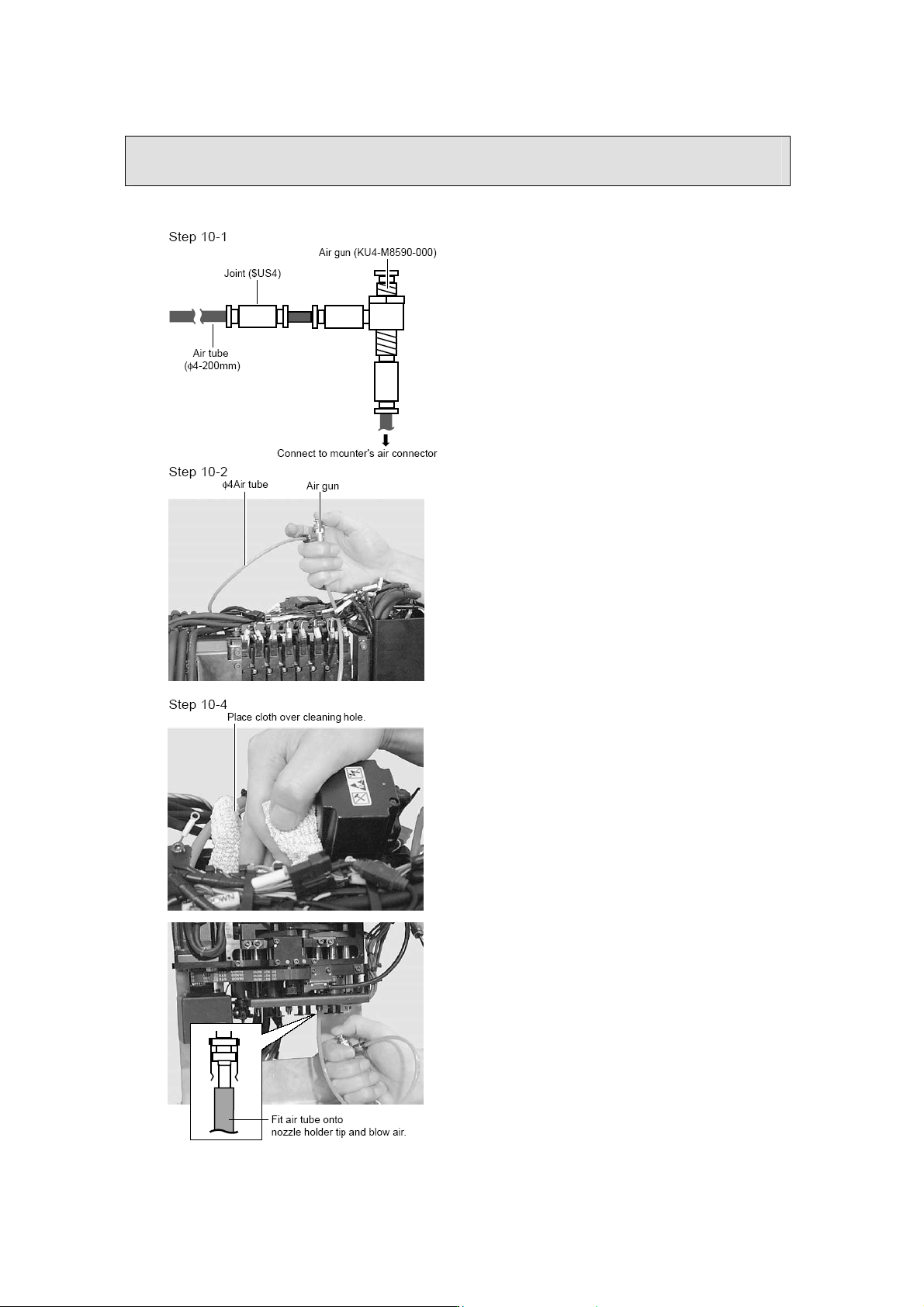

10. 在标准头气路中吹入压缩空气.
用气枪和酒精清洁 YV100Xg-F 1, 3,
5 和 7 头, 或 YV100Xg-S 的全部头.
1)用 4mm 气管连接气枪.
2)将气枪上的气管从上面插入清洁
孔, 往吸嘴轴中吹入压缩空气, 同
时在头的下面放一块布, 以免酒精
喷的到处都是.
3)重复第九步并吹气再清洁头部吸
嘴轴.
4)然后, 将气枪气管头对准吸嘴轴
的下面, 从下往上清洁吸嘴轴, 同
时在清洁孔的上面放上一块布.
5)重复以上步骤直到酒精从吸嘴轴
完全清洁干净.
