3. FNC 锁针 6. 插入转臂轴 . 1) 将真空笔接上空压气 , 吸上转臂 轴 . 2) 压住第五步插入的锁 针压入线工 具的同时 , 将真空笔上 的轴插入原 来的孔位置 . 3) 转臂轴插到位后 , 将真空笔的气 源拔掉 . 7. 装上另一个转臂轴 . 与第 5 和 6 步相同 . 8. 把 E 型圈卡到转臂轴上. 1) 把一个新的 E 型圈放到 E 型圈安装 工 具 (KV8-M88E1-00X) 上 . 调 整 其 开口朝外…
3. FNC 锁针
4. 装回 FNC 锁针和吸嘴组件
1)将 FNC 锁针和弹簧插入吸嘴轴.
2)将 FNC 吸嘴组件让 72 型吸嘴朝下
插入原来的位置, 直到它轻轻的顶
起 FNC 锁针.
3)将齿轮和轴插入 FNC 吸嘴组件,
然后从侧面插入挡块, 使 FNC 吸嘴
组件不致掉下来.
5. 装回转臂.
用镊子夹住转臂并放到原来的缝隙
中 , 然后把锁针压入线工具
(KV8-M88E2-00X)插到转臂轴位置
的孔中临时定位.
3. FNC 锁针
6. 插入转臂轴.
1)将真空笔接上空压气, 吸上转臂
轴.
2)压住第五步插入的锁针压入线工
具的同时, 将真空笔上的轴插入原
来的孔位置.
3)转臂轴插到位后, 将真空笔的气
源拔掉.
7. 装上另一个转臂轴.
与第 5 和 6 步相同.
8. 把 E 型圈卡到转臂轴上.
1)把一个新的 E型圈放到E型圈安装
工具(KV8-M88E1-00X)上 . 调整 其
开口朝外.
2)用手按住有 E 型圈的一头, 将 E
型圈从另一头卡到位.
注意------------------------------------------------
用镊子检查并确认 E 型圈已经卡到位.
如果 E 型圈位置不好, 则 E 型圈本身可能已
经损坏, 要换一个新的.
3. FNC 锁针

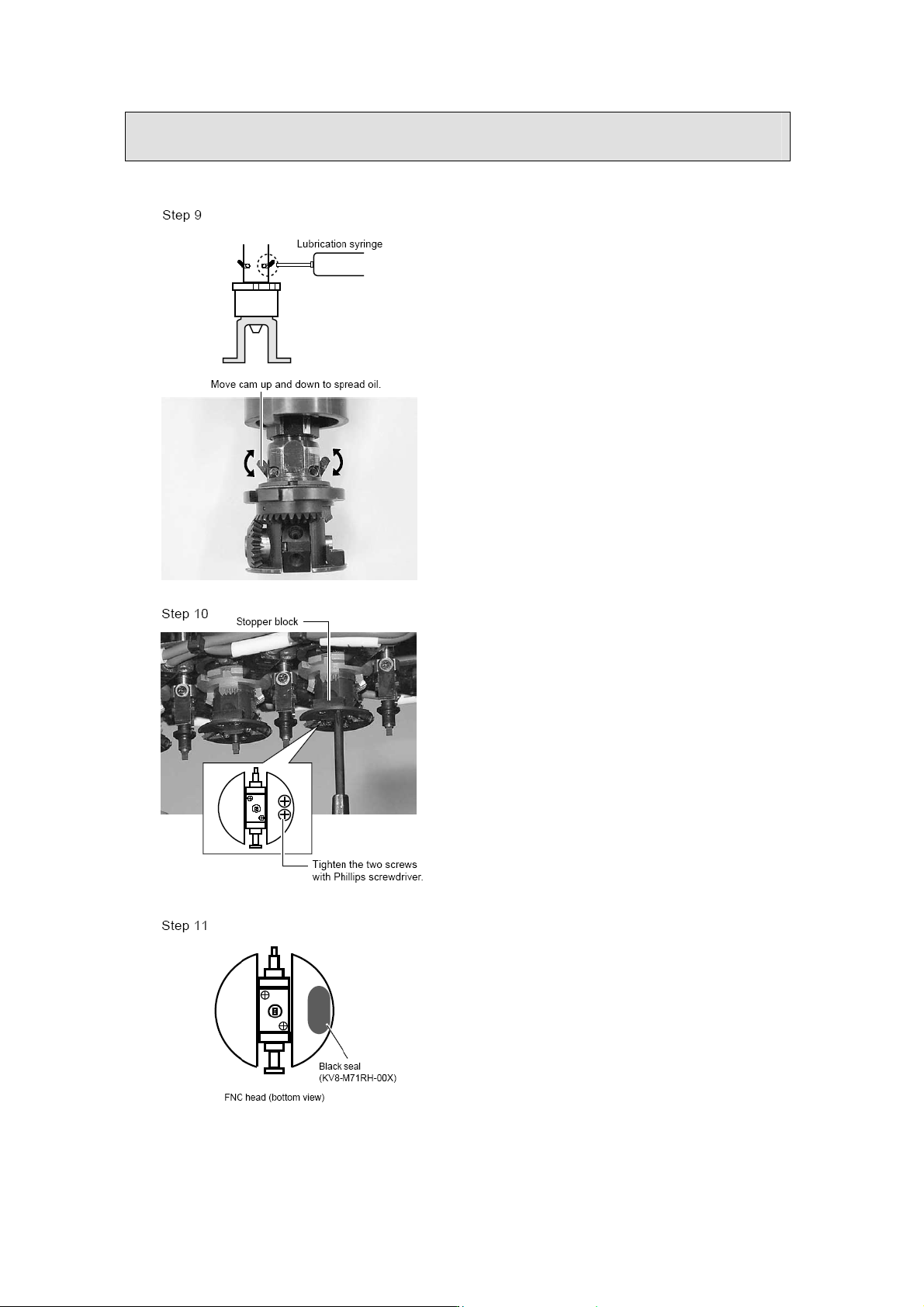

9. 润滑 FNC 转臂.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给每个转臂处
加一滴油并使其
上下运动数次.
如转臂表面有油, 则擦掉多余的油.
注意----------------------------------------------
慢慢的上下运动转臂, 检查其运动稳定.
10. 固定挡块
用小十字改锥装上两个螺丝, 以固
定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
要使用大小合适的改锥.
11. 在头的固定挡块的螺丝上贴上一个
新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
