3. FNC 锁针 在每个 FNC 头吸嘴轴里 , 用一个锁针锁住 FNC 吸嘴组件的转动使所选择的吸嘴朝下 . 如果 灰尘或赃物堵住了锁针 , 元件吸料或贴装错误就容易发生 . 请参考以下步骤清洁 FNC 锁针 . 所需工具 • 十字改锥 • 清洁工具 (KV8-M8860-00X) * • 注油针管 (KV8-M8870-00X) * • 机油 VG32 • 酒精 ( 清洁用 ) • E 型圈拆除工具 (KV8-M88E3-00…
5． 吸嘴轴
清洁吸嘴轴
83
83
第四节 X和 Y 轴
介绍 85
1．X 和 Y 轴
丝杠加油脂
导轨加油脂
87
87
88
第五节 传送带单元
介绍 89
1．传送皮带
检查皮带
更换皮带
91
91
91
2．传送带宽度丝杠和导轨
检查丝杠和导轨
清洁丝杠和导轨
92
92
92
3．传送带单元
调整操作时序
调整定位针传感器位置
94
94
95
第六节 视觉摄象机和发光体单元
介绍 97
1．摄象机发光体单元
清洁复合摄象机发光体单元
清洁独立摄象机发光体单元(选项)
清洁移动摄象机发光体单元
99
99
100
100
第七节 其他
介绍 101
1．气雾过滤器
清洁过滤器杯
清洁空气过滤器
清洁雾过滤器
103
103
104
104
2．气阀
检查故障原因
更换气阀
105
105
106
3．软驱
清洁软驱
107
107
3. FNC 锁针
在每个 FNC 头吸嘴轴里, 用一个锁针锁住 FNC 吸嘴组件的转动使所选择的吸嘴朝下. 如果
灰尘或赃物堵住了锁针, 元件吸料或贴装错误就容易发生. 请参考以下步骤清洁 FNC 锁针.
所需工具
• 十字改锥
• 清洁工具(KV8-M8860-00X) *
• 注油针管 (KV8-M8870-00X) *
• 机油 VG32
• 酒精 (清洁用)
• E型圈拆除工具(KV8-M88E3-00X) *
• E型圈安装工具(KV8-M88E1-00X) *
• 真空笔(KV8-M88E4-A0X) *
• 锁针压入线工具(KV8-M88E2-00X) *
• E型圈 (KV8-M71RD-00X) *
* : YAMAHA 有售.
拆除 FNC 吸嘴组件
1. 回原点
检查安全并按[Setup]屏幕下的[Origin]钮.
2. FNC 头全部选择”72 型吸嘴”.
在 [Unit]-[Head] 屏幕下, 按 [Nozzle
Change]钮, 使 FNC 头(2, 4, 6 和 8 头)选
择”72 型吸嘴”.
3. 按急停开关
为保证维护工作的安全, 机器必须要在急
停状态.
4. 把 FNC 头吸嘴轴打下来
在[Unit]-[Head]屏幕下, 按[Head]钮, 使头
下来, 两个小转臂就在齿轮的上面(这两
个小转臂运动, 吸嘴轴里的 FNC 锁针就
运动).
5. 取下固定小转臂轴的 E 型圈.
1)转动 R 轴皮带, 使吸嘴轴转动到 E 型圈
容易被取下.
2)把 E 型圈拆除工具插到 E 型圈和小转臂
轴的缝隙中, 拨出 E 型圈(每个头有两个 E
型圈).
注意-----------------------------------------------
拆除 E 型圈时不要使其飞出, 且一旦拆除不能再用.
安装时一定要用新的.
3. FNC 锁针

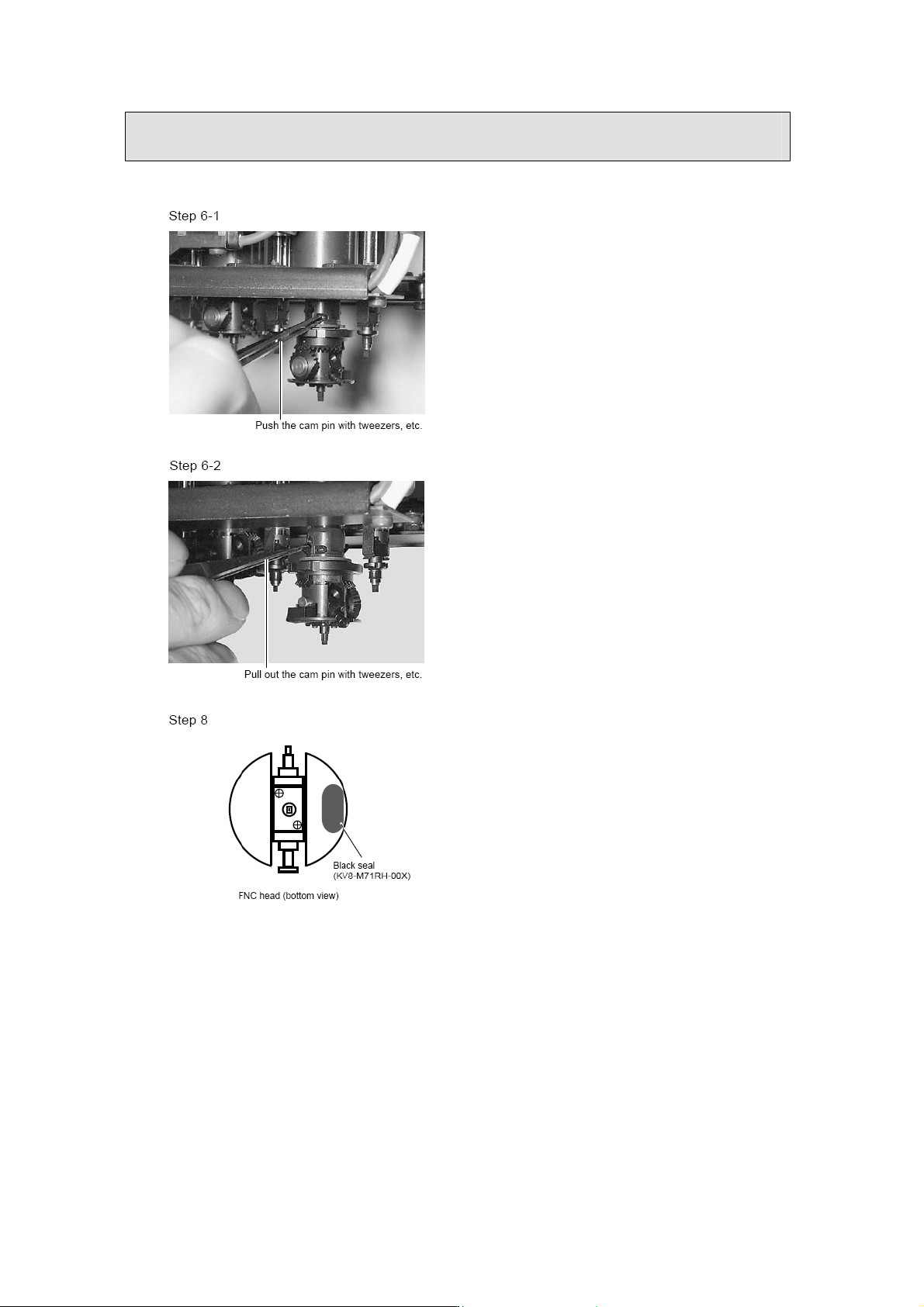

6. 取下小转臂轴和转臂
1)用镊子或类似工具从已拆除 E 型
圈一端将小转臂轴推出.
2)夹住小转臂轴另一端并取出.
3)如果小转臂仍然在头上, 用手或
镊子取下.
注意-----------------------------------------------
当在第二小步取出小转臂轴时, 小转臂可能
掉下来, 所以不要丢失.
7. 拆除另一个小转臂.
按 5 到 6 相同的步骤拆除 E 型圈, 轴
和小转臂.
注意-----------------------------------------------
小转臂和轴都很小. 操作时不要丢失.
8. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的
黑色胶条是为了保证螺丝不会
掉下来. 取下此黑色胶条然后
松开螺丝.
