7. 真空阀
5. 把头的真空打开.
1)打开[Unit]-[Head]屏幕.
2)按要检查真空值的头的[Vacuum]
钮.
真空值会在图形上显示出来.
6. 检查吸料真空值.
打开真空时, 读取当前真空值显示
读数. 如果此值高于 180, 则此头的
真空阀正常. 如果此值低于 180, 则
此头的真空阀可能已经损坏并需要
更换.
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 剪掉绑线.
用偏口钳剪掉头组件上面固定全部
电线的绑线.
注意------------------------------------------------
一定不要剪断电线.
3. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
7. 真空阀
4. 拆掉吹气阀.
把头上的电线往里移动. 在下面有
一个支架, 通过开口, 你能看到固
定吹气阀的螺丝. 用小十字改锥松
开固定吹气阀的二个螺丝并取下吹
气阀.
注意------------------------------------------------
小心不要丢掉吹气阀后面的密封垫.
5. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
注意------------------------------------------------
小心不要丢掉真空阀后面的密封垫.
6. 放上一个新的真空阀.
按照 4 和 5 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 不要装反或损坏.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.

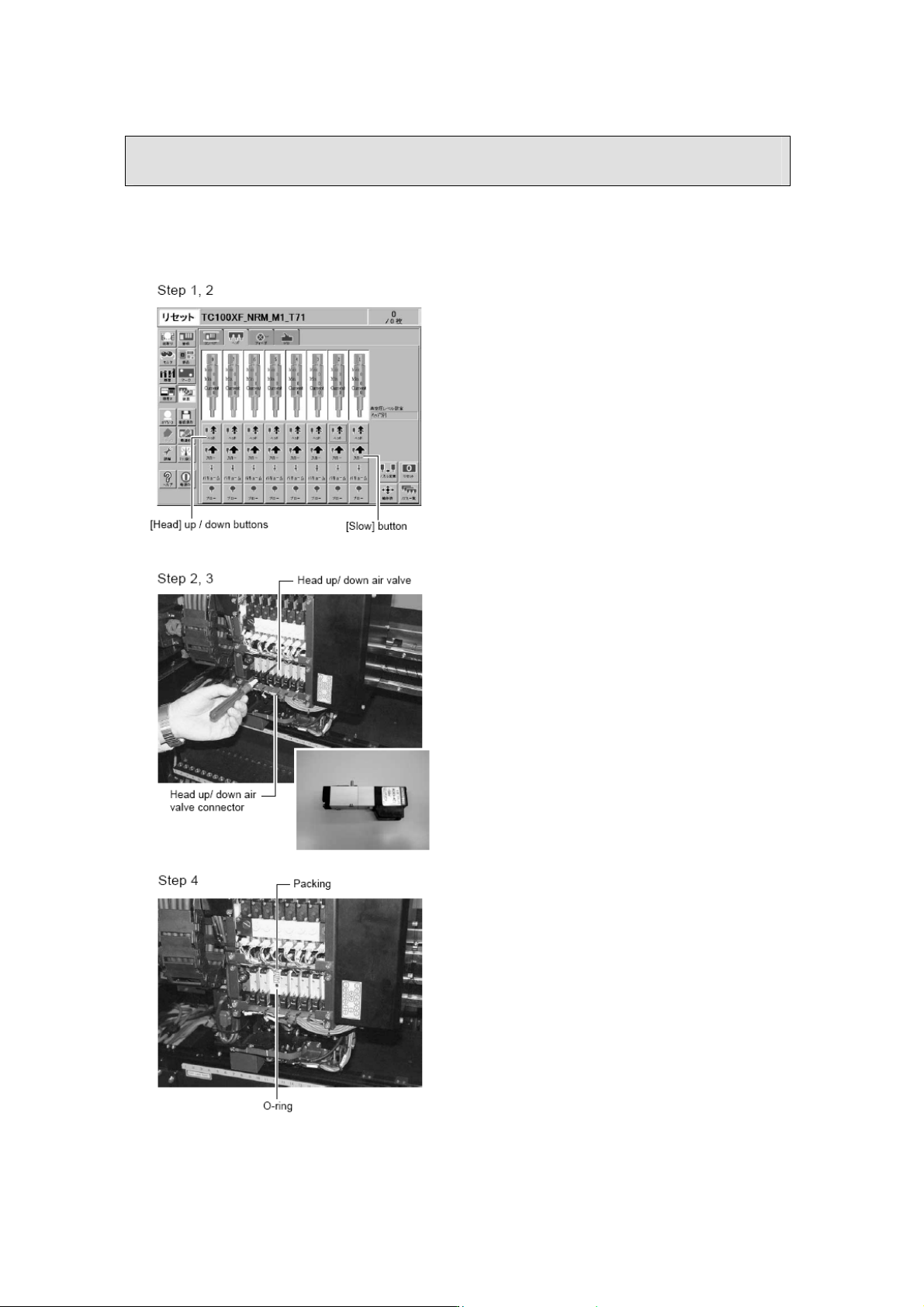

8. 头上下电磁阀
如果某个头运动不顺畅, 或选择了低速但不在低速运动, 则头上下气阀或头的速度开关阀可
能损坏. 检查真空阀操作并更换它, 按以下步骤操作.
检查操作状态
1. 检查快速操作.
打开[Unit]-[Head]屏幕, 按[Head]钮
数次检查每个头下降和上升动作.
2. 检查低速操作.
打开[Unit]-[Head]屏幕, 按[Slow]钮
选择低速, 然后按[Head]钮数次检
查每个头下降和上升动作.
更换头上下电磁阀
如果发现头上下气阀损坏. 按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉头上下气阀的连接头.
3. 拆掉头上下气阀.
用小十字改锥松开固定头上下气阀
的二个螺丝并取下头上下气阀.
注意------------------------------------------------
小心不要丢掉头上下气阀后面的 O 型圈和
密封垫.
4. 装上一个新的头上下气阀
1)放好 O 型圈和密封垫.
2)用小十字改锥将二个螺丝固定头
上下气阀的.
5. 插上连接头.
把连接头插到新的气阀上.
6. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动稳定.
