3. FNC 锁针
12. 组装完后检查运动.
1)组装完 FNC 吸嘴组件后, 打开
[Unit]-[Head]屏幕, 按[Head]钮把对
应头降下来.
2)搬下 FNC 锁针转臂.
用手搬下转臂以使 FNC 锁针释放,
可以让齿轮转动.
3)保持转臂的搬下状态, 慢慢转动
大齿轮检查小齿轮的转动平稳.
13. 检查换嘴动作.
打开[Unit]-[Head] 屏幕, 按 [Nozzle
Change]钮检查每个头换嘴正常.
注意----------------------------------------------
如果机器配备了自动换嘴站, 取消急停并检
查安全再执行换嘴动作.
4. 吸嘴卡簧
如果卡簧不能稳定的卡住吸嘴, 它就会影响吸料, 识别和贴装操作. 要定期检查卡簧损坏,
卡簧和吸嘴之间的间隙, 以及变形
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
3. 拆下卡簧
用小十字改锥拆下固定损坏卡簧的
螺钉, 取下卡簧.
4. 装上新的卡簧.
按住新的卡簧的同时, 用小十字改
锥紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
5. 检查安装的状态.
1)检查卡簧和吸嘴之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
5. 吸嘴座
如果标准头吸嘴座的弹簧动作(YV100Xg-F 1, 3, 5 和 7 头, 或 YV100Xg-S 的全部头)不好, 会
反过来影响全部的吸料, 识别和贴装操作. 用酒精清洁并用机油润滑以保证平稳的运动.
清洁吸嘴座
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴并把头降下来
拆下要清洁吸嘴座的全部吸嘴, 打
开[Unit]-[Head]屏幕, 按[Head]钮把
对应头降下来.

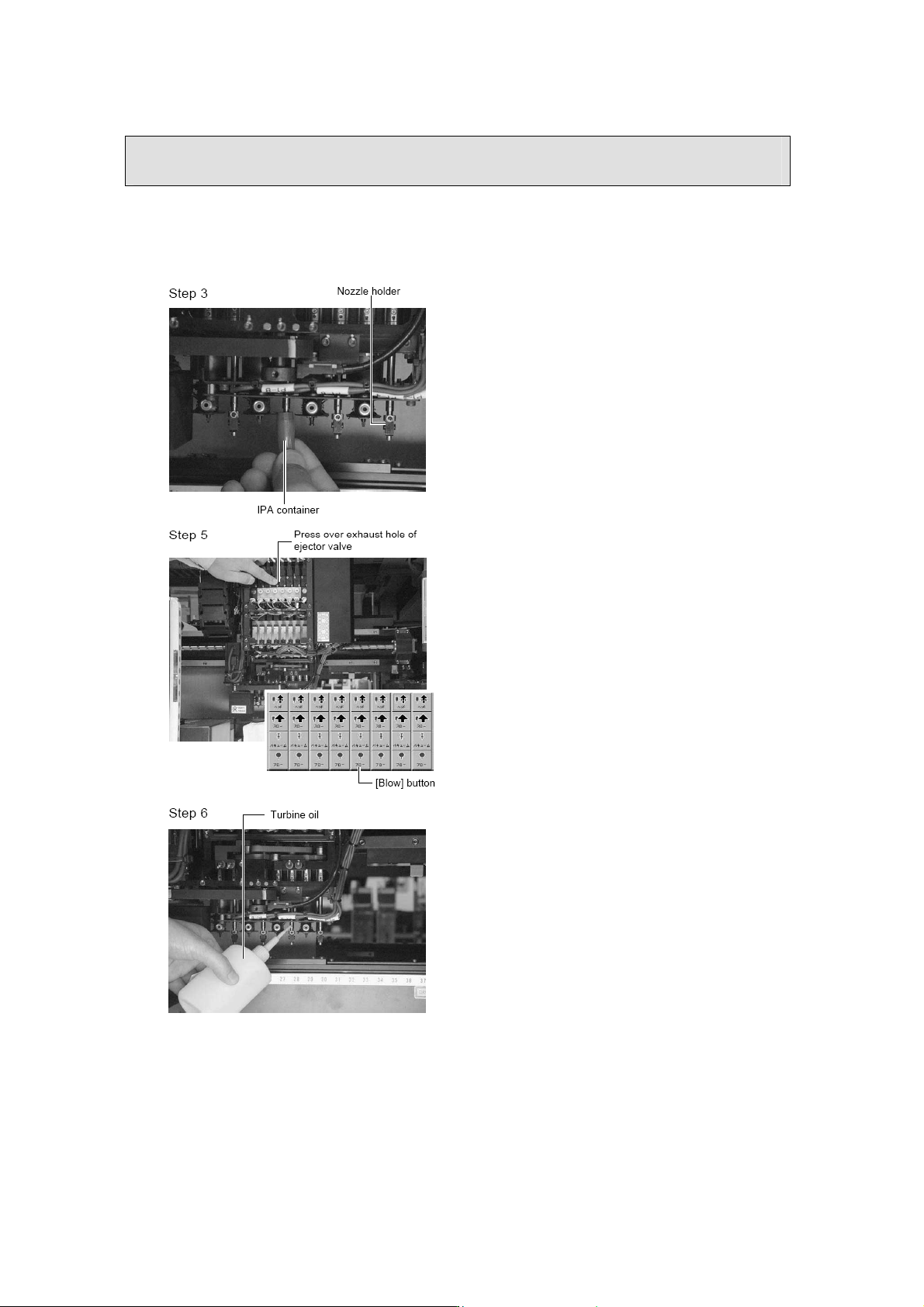

3. 清洁吸嘴座
1)把一块布或干净的纸放在头的下
边.
2)准备一个直径 10mm 且深度足够
容纳整个吸嘴座的小容器. 容器内
倒入 80%左右的酒精.
3)使吸嘴座浸在此容器内大约数秒
钟.
4)移开容器并有手活动吸嘴座数次
4. 再使吸嘴座浸在此容器内
重复 3 和 4 步直到弹簧动作平稳.
5. 用气枪清除异物.
用手堵住电磁阀排气孔的同时, 打
开 [Unit]-[Head] 屏幕, 按 [Blow] 钮,
使吸嘴轴中产生气流.
6. 润滑弹簧动作部分并检查运动
在弹簧动作部位加机油, 检查吸嘴
座上下动作数次.
