第一节 头部 (YV100Xg)
介绍
第一节解释了 YAMAHA YV100Xg-F 和 YV100Xg-S 系列贴装机头部部件的检查和清洁
程序。
随机备件
以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原
装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。
[1] 卡吸嘴的簧片
[2] 蝶型簧片
[3] 簧片固定螺丝
[4] 挡块固定螺丝
[5] 吸嘴支架固定螺丝
[6] 真空过滤器
[7] 真空生成器 O 型圈（2 到 7 头）
[8] 真空生成器 O 型圈（1 到 8 头）
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
吸嘴 双周 ● ● ◎ 140
吸嘴轴 气路 6个月 ● 30
FNC锁定针 一年 ● 20
簧片 每周 ● ◎ 15
吸嘴座 双月 ● ● 15
过滤器 6个月 ● ◎ 5 真空阀
气阀 其他 ● 20
头上下阀 其他 ● 50
吸嘴站 传感器 每月 ● ◎ ◎ ◎ 10
1. 吸嘴
如果吸嘴表面粘有锡膏，那么吸嘴可能会被误认为元件或可能发生其他问题. 如果吸嘴弹簧
动作不好或吸嘴头部有破损, 那么吸料错误就会频繁发生. 为避免这些问题, 要定期检查吸
嘴的状态并保持吸嘴的清洁.
所需工具
• 十字改锥
• 小十字改锥
• 气枪 (KU4-M8590-00X) *
• 注油器 (KV8-M8870-00X) *
• 机油 VG32
• Cleaning wire (KV8-M8883-A0X) *
• 超声波清洗器 * (当使用超声波时.)
• 酒精 (清洁用)
* : YAMAHA 有售.
拆除 FNC 吸嘴组件
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. FNC 头全部选择”72 型吸嘴”.
在[Unit]-[Head]屏幕下, 按[Nozzle
Change]钮, 使 FNC 头(2, 4, 6 和 8
头)选择”72 型吸嘴”.
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的黑
色胶条是为了保证螺丝不会掉下来.
取下此黑色胶条然后松开螺丝.
5. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
1. 吸嘴

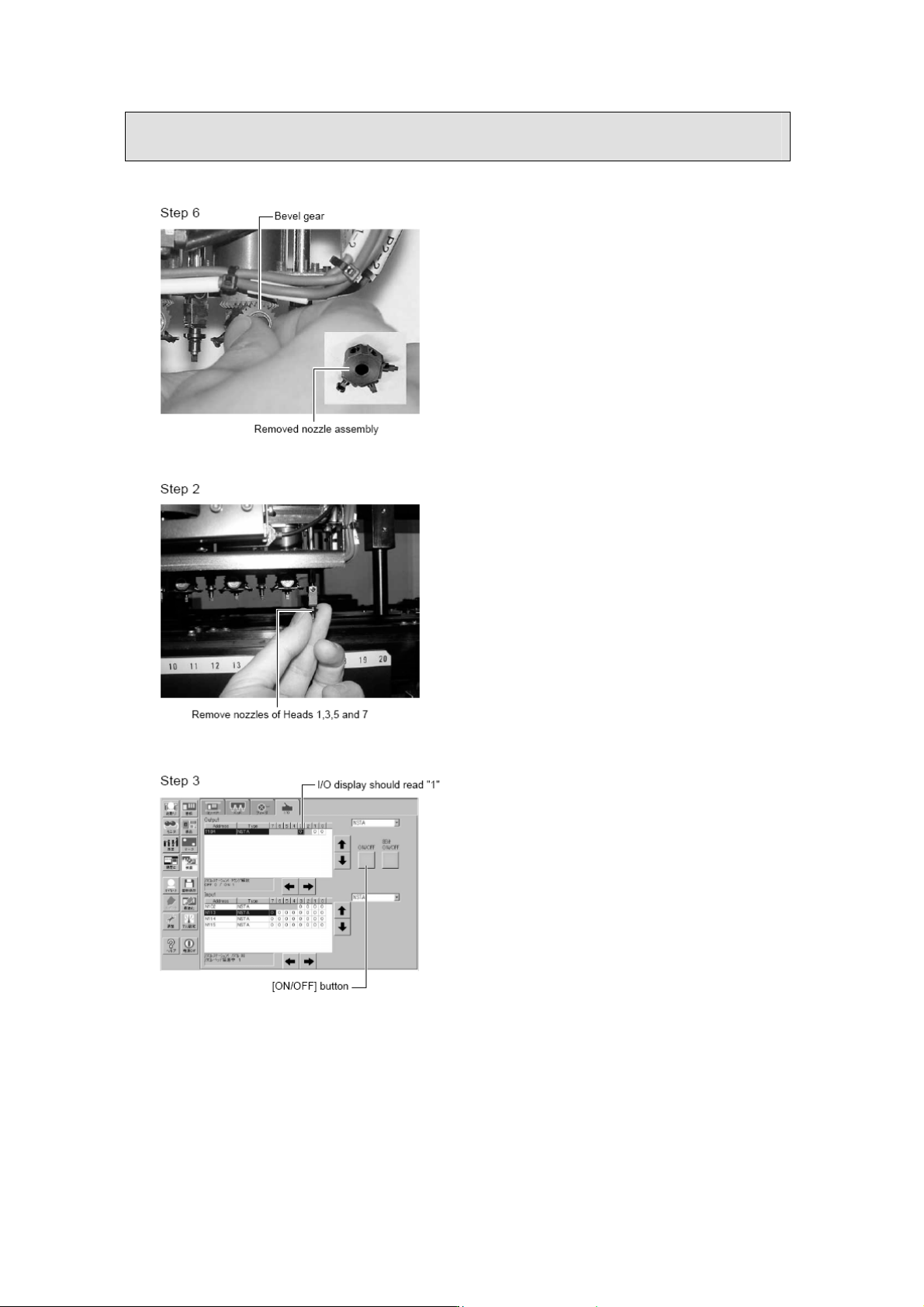

6. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可能
拆下来.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
拆除标准吸嘴
1. 检查已按下急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下标准吸嘴.
用手取下 YV100Xg-F 1, 3, 5 和 7 头
的标准吸嘴, 或 YV100Xg-S 的全部
吸嘴.
3. 取下换嘴站上的吸嘴.
如果机器配备了换嘴站选项, 松开换
嘴站的卡板并取出吸嘴.
1)打开
[Unit]-[I/O]屏幕.
2)找到“T1843” (NOZZLE STATION
CLAMP)钮按ON/OFF松开卡板. (I/O显示
从”0”到”1”.
3) 从换嘴站中取出吸嘴
4. 从 74A 吸嘴上取下 O 型圈
吸嘴要在酒精当中清洁, 因此取下 O
型圈, 因为泡在酒精中可能会使它变
大.
