7. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆除头下降传感器装置.
1)用 M3 内六角扳手拆掉固定头下
降传感器装置的两个螺丝. 同时拿
掉两个螺丝一起固定的传感器挡板.
2)剪掉固定头下降传感器导线的绑
线.
3)拆掉头下降传感器装置.
3. 拆掉挡板
一个塑料挡板装在头下降传感器装
置里面. 取出它.
4. 放上真空检查工具.
把要检查的头打下来, 把真空检查
工具的橡胶部分放在头的轴和活塞
之间, 如下图(橡胶表面必须朝上).
7. 真空阀
5. 把头的真空打开.
1)打开[Unit]-[Head]屏幕.
2)按要检查真空值的头的[Vacuum]
钮.
真空值会在图形上显示出来.
6. 检查吸料真空值.
打开真空时, 读取当前真空值显示
读数. 如果此值高于 180, 则此头的
真空阀正常. 如果此值低于 180, 则
此头的真空阀可能已经损坏并需要
更换.
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 剪掉绑线.
用偏口钳剪掉头组件上面固定全部
电线的绑线.
注意------------------------------------------------
一定不要剪断电线.
3. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
7. 真空阀

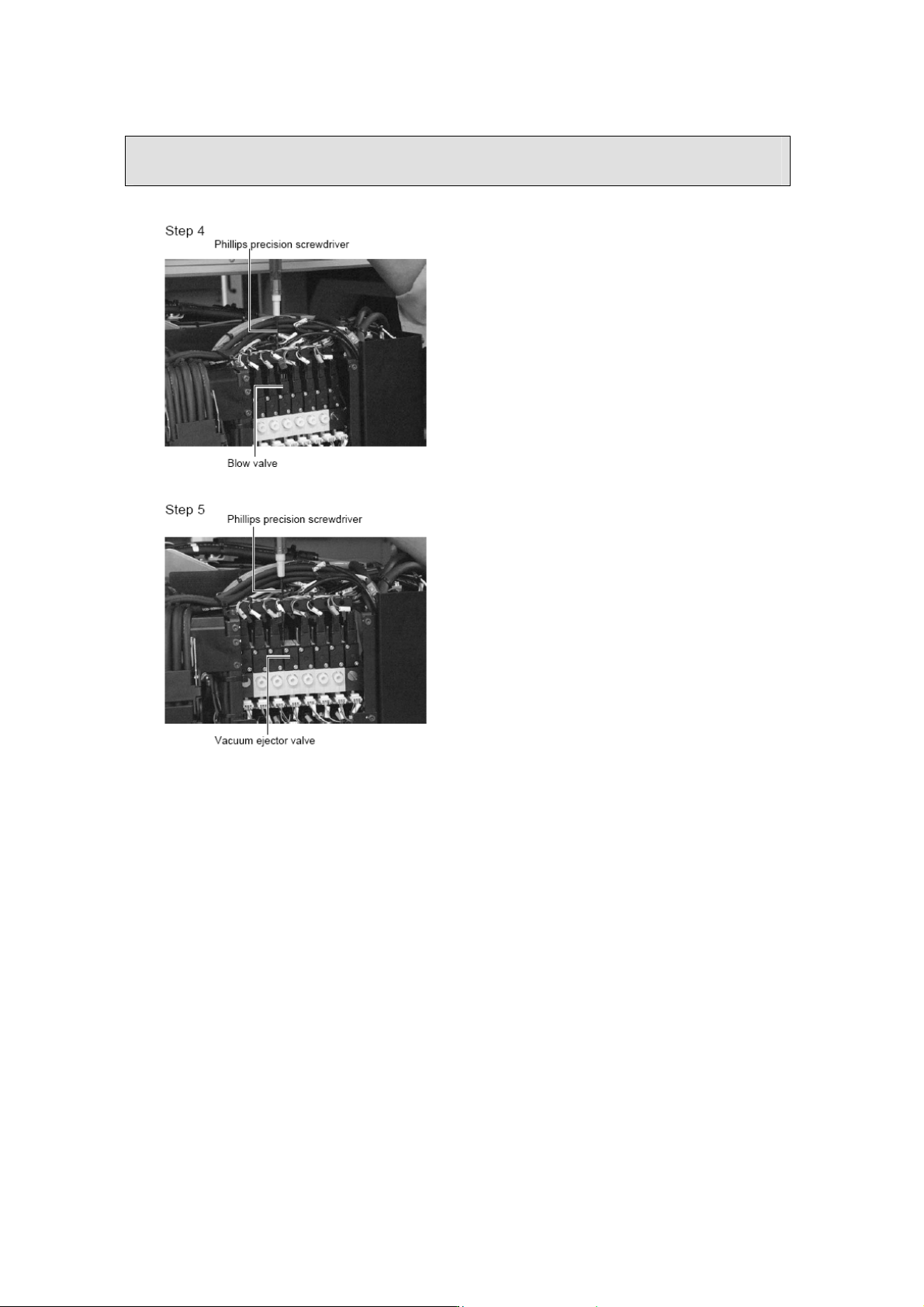

4. 拆掉吹气阀.
把头上的电线往里移动. 在下面有
一个支架, 通过开口, 你能看到固
定吹气阀的螺丝. 用小十字改锥松
开固定吹气阀的二个螺丝并取下吹
气阀.
注意------------------------------------------------
小心不要丢掉吹气阀后面的密封垫.
5. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
注意------------------------------------------------
小心不要丢掉真空阀后面的密封垫.
6. 放上一个新的真空阀.
按照 4 和 5 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 不要装反或损坏.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
