2. 吸嘴轴
如果有灰尘或赃物粘在吸嘴轴的气路中, 就容易出现元件吸取或贴装错误. 清洁吸嘴轴请参
考以下步骤.
所需工具
• 内六角扳手
• 十字改锥
• 小十字改锥
• 清洁工具(KV8-M8860-00X) *
• 气枪 (KU4-M8590-00X) *
• 注油针管 (KV8-M8870-00X) *
• 机油 VG32
• 酒精 (清洁用)
* : YAMAHA 有售.
清洁程序
1. 机器回原点
确认安全按
[Origin]钮.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的黑
色胶条是为了保证螺丝不会掉下来.
取下此黑色胶条然后松开螺丝.
4. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
2. 吸嘴轴
5. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可以
拆下来.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
6. 从头上拆下标准吸嘴.
用手取下 YV100Xg-F 1, 3, 5 和 7 头
的标准吸嘴, 或 YV100Xg-S 的全部
吸嘴.
注意----------------------------------------------
机器配备有换嘴站时, 从头上拆下的吸嘴要
放回换嘴站, 如果机器没有配备换嘴站, 注
意不要将吸嘴丢失.
7. 拆除用于维护吸嘴轴的上面的螺丝.
在整个头组件的电磁阀的后面, 每
个吸嘴轴都有一个清洁孔, 共用 8
个螺丝堵住. 用 M5 六角扳手把 8 个
头的全部螺丝拆下.
2. 吸嘴轴

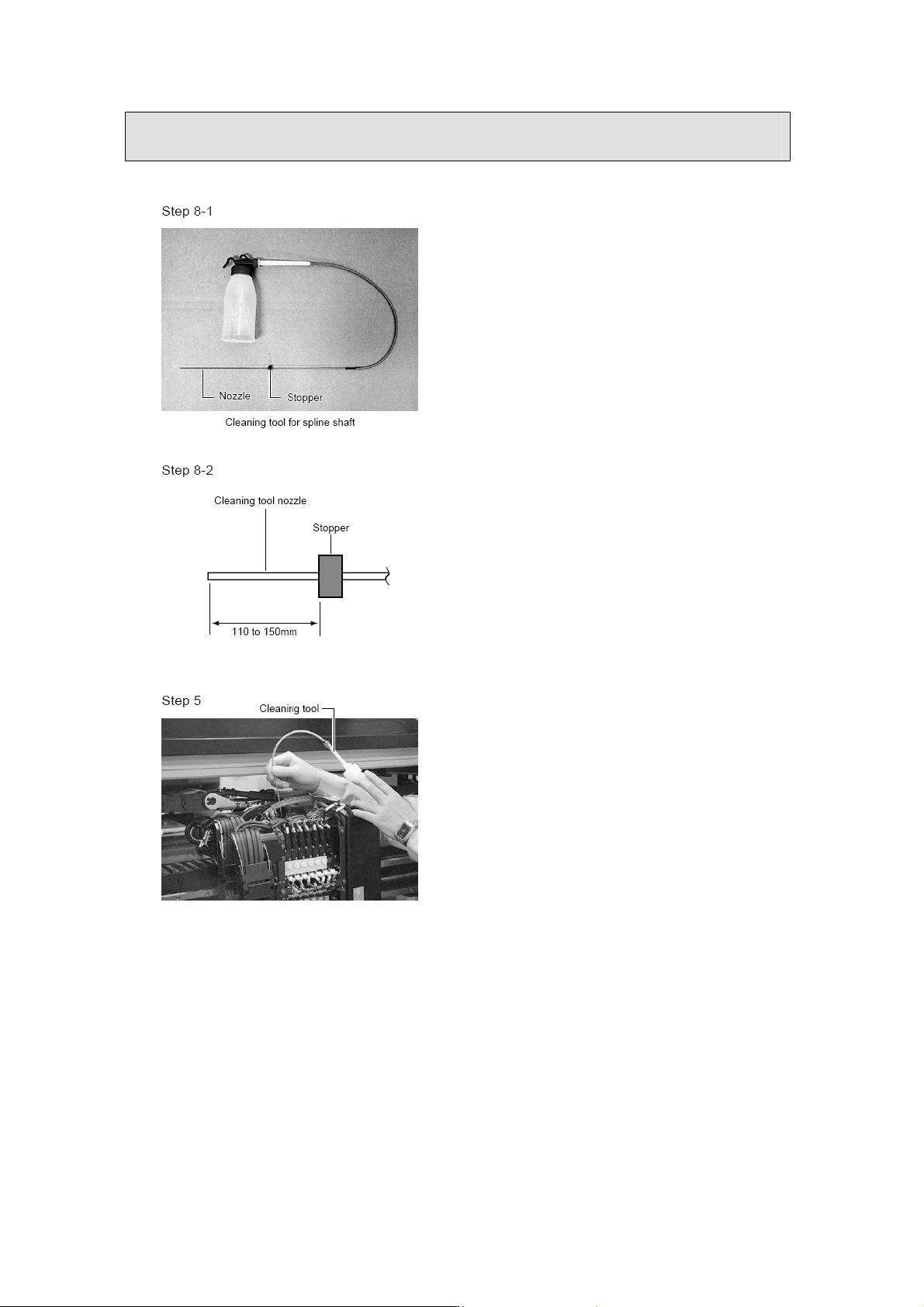

8. 准备清洁工具
(KV8-M8860-00X).
1)将清洁工具的容器内假如酒精.
(不要加其它溶剂)
2)华东工具管上的挡块, 使其到管
嘴的距离在 110 到 150 之间.
3)准备一个纸杯或盘子放在要清洁
头的下面.(以避免酒精从下面漏出)
9. 清洁每个吸嘴轴的内部.
1)将清洁工具插入吸嘴直到挡块碰
到吸嘴轴的上面.
2)倒入酒精清洁吸嘴轴灰尘和赃物.
