1. 吸嘴
清洁程序(不使用超声波清洗器)
如果使用超声波清洗, 请参考后面段
落.
1. 分解 FNC 头组件.
用十字改锥拆下吸嘴固定螺丝, 从
FNC 吸嘴组件上取下吸嘴和弹簧
注意----------------------------------------------
十字改锥的大小一定要合适. 避免损坏螺丝.
小心不要把小弹簧丢失.
2. 用酒精清洁部件.
把吸嘴, 弹簧, 吸嘴架, 吸嘴块, 扇
型齿轮和轴以及标准吸嘴泡在酒精
中约 3 到 5 分钟.
注意----------------------------------------------
不要把 O 型圈泡在酒精中, 否则它可能会变
粗甚至不能在使用.
3. 清洁 FNC 吸嘴轴孔
部件泡在酒精中的同时, 可清洁
FNC 吸嘴轴孔.
1)用棉签粘酒精清洁吸嘴轴孔, 然
后再用气枪吹.
2)用牙刷粘酒精清洁扇型齿轮, 然
后再用气枪吹.
注意----------------------------------------------
要用无绒毛的棉签清洁.
1. 吸嘴
4. 用气枪清洁轴
用手堵住真空阀的排气孔, 在
[Unit]-[Head]中按[Blow]清洁每个
头. 则气路中轴的部分就清洁了.
5. 将泡在酒精中的部件取出并清洁
1)用清洁用线清洁吸嘴块的孔.
2)用干净的布, 牙刷和棉签清洁扇型
齿轮的孔和表面.
3) 用清洁用线清洁吸嘴轴中心孔并
用布清洁表面.
4)用布清洁其它部件.
6. 用气枪把清洁部件吹干净
7. 检查吸嘴有无堵塞或表面粘上异物
- 如吸嘴仍有堵塞, 需再清洁
- 如表面粘上异物清洁不掉, 就要
更换新的.
8. 组装 FNC 吸嘴组件
用十字改锥安装吸嘴.
注意----------------------------------------------
十字改锥的大小一定要合适. 避免损坏螺丝.
不要忘记把小弹簧装上.
1. 吸嘴

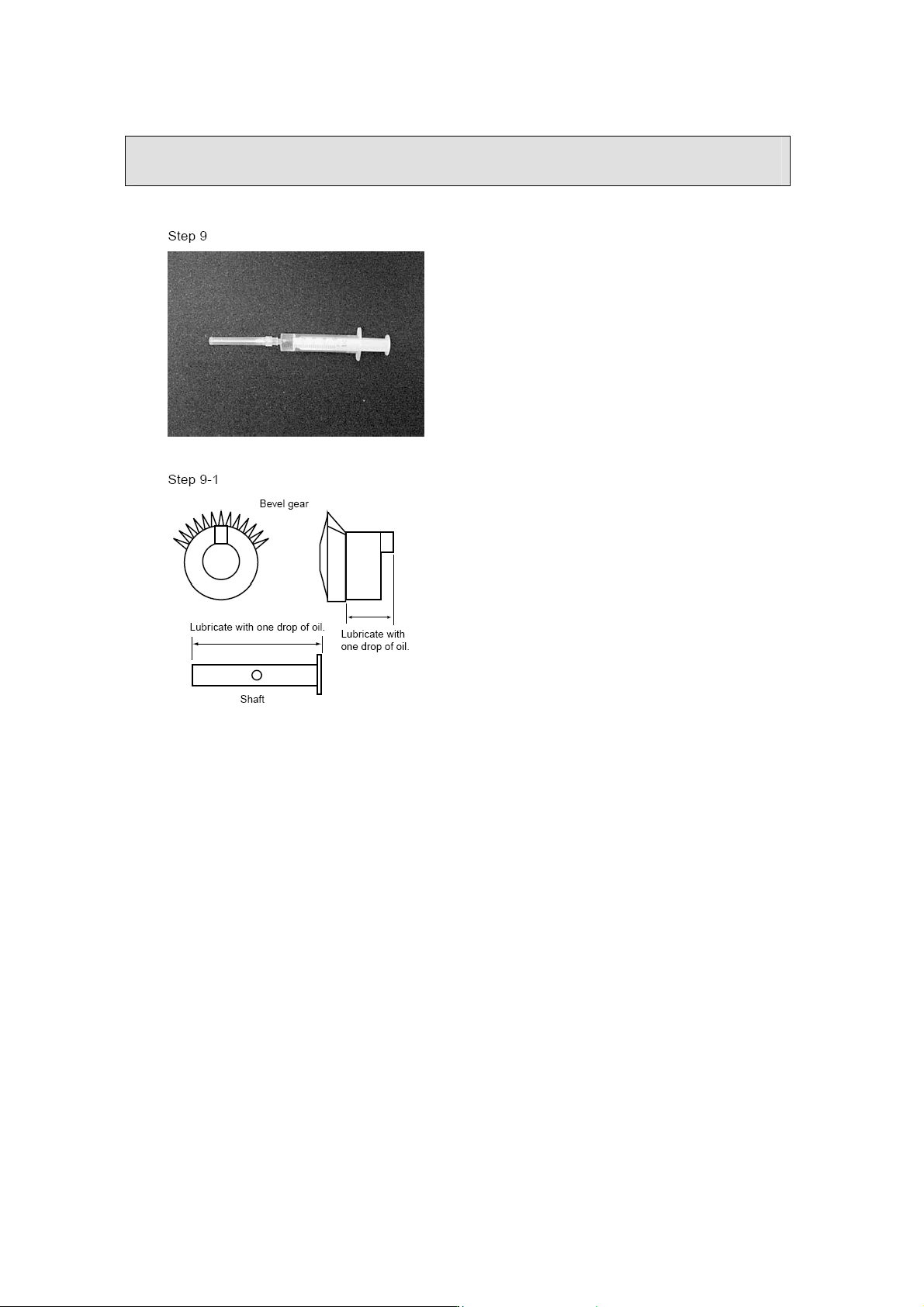

9. 润滑扇型齿轮, 轴和吸嘴滑动部件.
用润滑油注射器(KV8-M8870-00X)
和机油VG32润滑下列部位
1) 在扇型齿轮的内侧面和轴上点一
滴油, 然后用手指抹匀.
2)在吸嘴弹簧的滑动部位点少量油,
滑动数次, 擦掉多余的油再用气枪
吹净.
注意----------------------------------------------
不要在扇型齿轮齿的部位加油, 因为那样容
易粘上异物.
10. 检查吸嘴弹簧动作.
如果清洁以后弹簧动作仍然不好就
要更换新的吸嘴.
11. 把吸嘴放回换嘴站.
检查清洁完标准吸嘴后, 放回到换
嘴站原来的位置上. (如机器没有配
备换嘴站, 把它们装到对应的头上).
注---------------------------------------------
如果吸嘴上有 O 型圈(74 型), 要检查 O 型圈.
如果没有问题, 把 O 型圈放回到吸嘴上. 如
果 O 型圈有破损就要更换.
