1. 吸嘴
如果吸嘴表面粘有锡膏，那么吸嘴可能会被误认为元件或可能发生其他问题. 如果吸嘴弹簧
动作不好或吸嘴头部有破损, 那么吸料错误就会频繁发生. 为避免这些问题, 要定期检查吸
嘴的状态并保持吸嘴的清洁.
所需工具
• 十字改锥
• 小十字改锥
• 气枪 (KU4-M8590-00X) *
• 注油器 (KV8-M8870-00X) *
• 机油 VG32
• Cleaning wire (KV8-M8883-A0X) *
• 超声波清洗器 * (当使用超声波时.)
• 酒精 (清洁用)
* : YAMAHA 有售.
拆除 FNC 吸嘴组件
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. FNC 头全部选择”72 型吸嘴”.
在[Unit]-[Head]屏幕下, 按[Nozzle
Change]钮, 使 FNC 头(2, 4, 6 和 8
头)选择”72 型吸嘴”.
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的黑
色胶条是为了保证螺丝不会掉下来.
取下此黑色胶条然后松开螺丝.
5. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
1. 吸嘴
6. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可能
拆下来.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
拆除标准吸嘴
1. 检查已按下急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下标准吸嘴.
用手取下 YV100Xg-F 1, 3, 5 和 7 头
的标准吸嘴, 或 YV100Xg-S 的全部
吸嘴.
3. 取下换嘴站上的吸嘴.
如果机器配备了换嘴站选项, 松开换
嘴站的卡板并取出吸嘴.
1)打开
[Unit]-[I/O]屏幕.
2)找到“T1843” (NOZZLE STATION
CLAMP)钮按ON/OFF松开卡板. (I/O显示
从”0”到”1”.
3) 从换嘴站中取出吸嘴
4. 从 74A 吸嘴上取下 O 型圈
吸嘴要在酒精当中清洁, 因此取下 O
型圈, 因为泡在酒精中可能会使它变
大.
1. 吸嘴
清洁程序(不使用超声波清洗器)
如果使用超声波清洗, 请参考后面段
落.

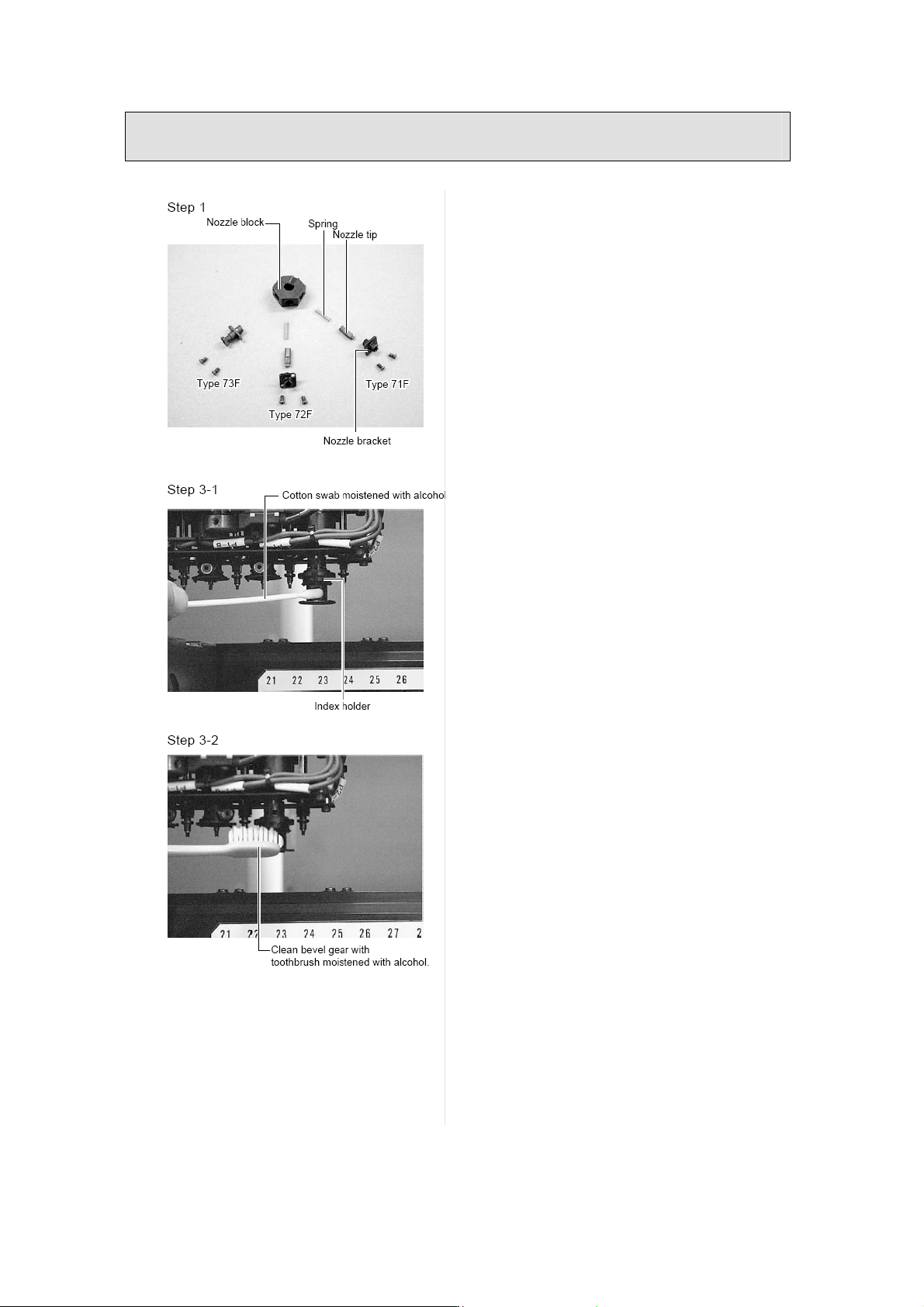

1. 分解 FNC 头组件.
用十字改锥拆下吸嘴固定螺丝, 从
FNC 吸嘴组件上取下吸嘴和弹簧
注意----------------------------------------------
十字改锥的大小一定要合适. 避免损坏螺丝.
小心不要把小弹簧丢失.
2. 用酒精清洁部件.
把吸嘴, 弹簧, 吸嘴架, 吸嘴块, 扇
型齿轮和轴以及标准吸嘴泡在酒精
中约 3 到 5 分钟.
注意----------------------------------------------
不要把 O 型圈泡在酒精中, 否则它可能会变
粗甚至不能在使用.
3. 清洁 FNC 吸嘴轴孔
部件泡在酒精中的同时, 可清洁
FNC 吸嘴轴孔.
1)用棉签粘酒精清洁吸嘴轴孔, 然
后再用气枪吹.
2)用牙刷粘酒精清洁扇型齿轮, 然
后再用气枪吹.
注意----------------------------------------------
要用无绒毛的棉签清洁.
