2. 吸嘴轴
13. 装回清洁孔的螺丝.
用 M5 六角扳手把 8 个清洁孔的螺
丝装上.
14. 重装 FNC 吸嘴组件
1)在[Unit]-[Head]中按[Head]钮把对
应的头降下来.
2)转动 R 轴皮带使 FNC 组件容易安
装, 让齿轮上中心小圆点标记朝前.
3)手持 FNC 组件让 72 吸嘴朝下, 插
到 FNC 头上直到感觉顶针轻轻的升
起.
注意----------------------------------------------
重装吸嘴组件, 齿轮和轴要用每个头原来的
组合, 不要和其它的头混淆
2. 吸嘴轴
15. 插入扇型齿轮和轴.
FNC 头使顶针轻轻的升起的同时,
从前面把扇型齿轮和轴插入 FNC 组
件中心孔, 调整上下齿轮圆点标记
使其对齐.
16. 固定 FNC 吸嘴组件.
1)转动 R 轴皮带使齿轮朝向反面.
2)调整齿轮轴使挡块可以从侧面插
入.
3)打开[Unit]-[Head]屏幕, 按[Head]
钮把对应的头升上来以方便组装
FNC 组件.
4)用小十字改锥装上两个螺丝, 以
固定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
要使用大小合适的改锥.
5)在头的固定挡块的螺丝上贴上一
个新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
2. 吸嘴轴

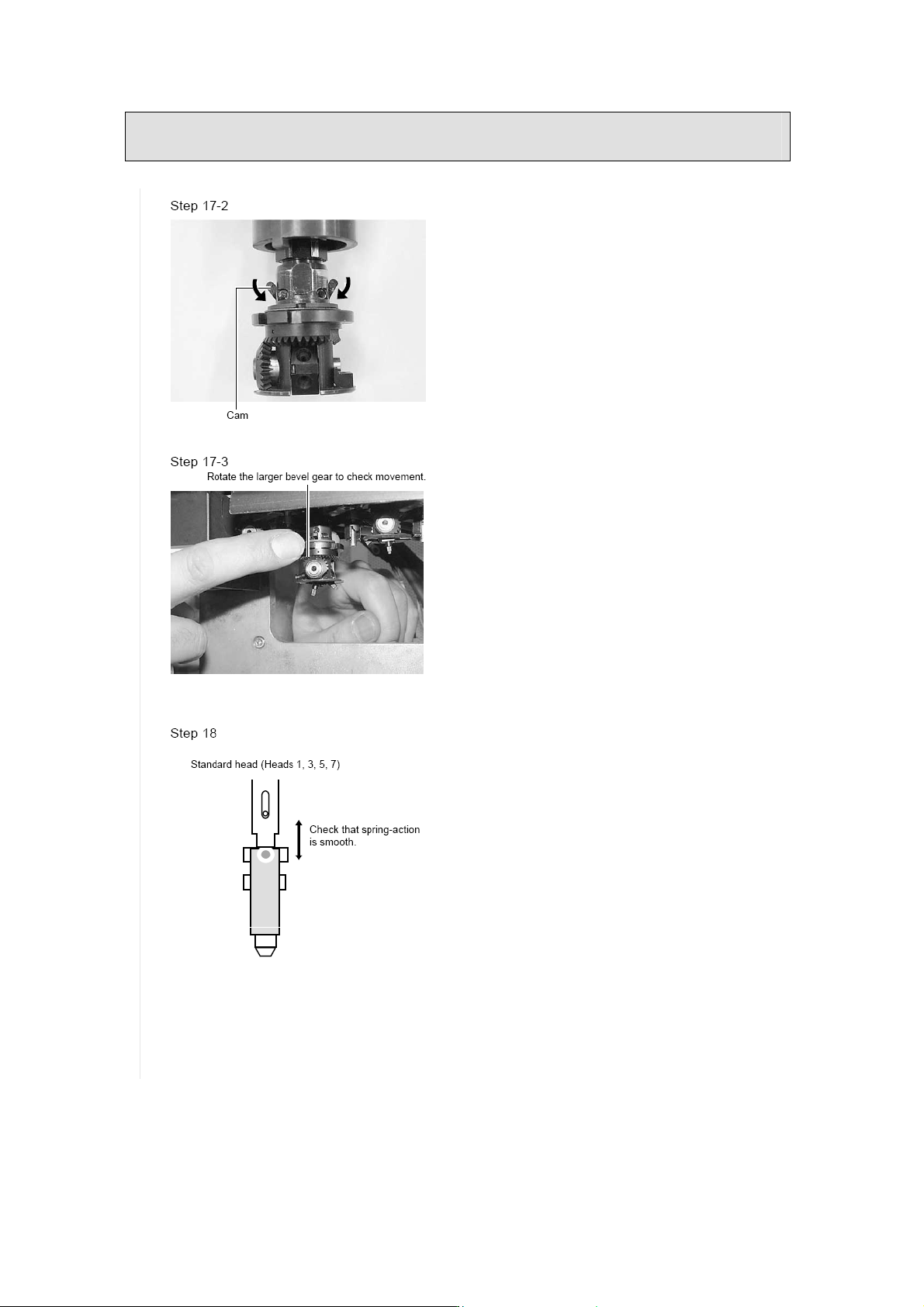

17. 组装完后检查运动.
1)组装完 FNC 吸嘴组件后, 打开
[Unit]-[Head]屏幕, 按[Head]钮把对
应头降下来.
2)搬下 FNC 锁针转臂.
用手搬下转臂以使 FNC 锁针释放,
可以让齿轮转动.
3)保持转臂的搬下状态, 慢慢转动
大齿轮检查小齿轮的转动平稳.
18. 检查标准吸嘴座弹簧状态
往上推吸嘴座的头检查弹簧运行稳
定.
参考---------------------------------------------
如果弹簧运行不稳定, 参考—“5. 清洁吸嘴
座”.
19. 把标准吸嘴装回原来的头上.
20. 检查换嘴动作.
打开[Unit]-[Head] 屏幕, 按 [Nozzle
Change]钮检查每个头换嘴正常.
注意----------------------------------------------
如果机器配备了自动换嘴站, 取消急停并检
查安全再执行换嘴动作.
