3. FNC 锁针 12. 组装完后检查运动 . 1) 组装完 FNC 吸嘴组件后 , 打开 [Unit]-[Head] 屏幕 , 按 [ Head] 钮把对 应头降下来 . 2) 搬下 FNC 锁针转臂 . 用手搬下转臂以使 FNC 锁针释放 , 可以让齿轮转动 . 3) 保持转臂的搬下状态 , 慢慢转动 大齿轮检查小齿轮的转动平稳 . 13. 检查换嘴动作 . 打开 [Unit]-[Head] 屏幕 , 按 [Nozzle Chan…
3. FNC 锁针
9. 润滑 FNC 转臂.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给每个转臂处
加一滴油并使其
上下运动数次.
如转臂表面有油, 则擦掉多余的油.
注意----------------------------------------------
慢慢的上下运动转臂, 检查其运动稳定.
10. 固定挡块
用小十字改锥装上两个螺丝, 以固
定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
要使用大小合适的改锥.
11. 在头的固定挡块的螺丝上贴上一个
新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
3. FNC 锁针
12. 组装完后检查运动.
1)组装完 FNC 吸嘴组件后, 打开
[Unit]-[Head]屏幕, 按[Head]钮把对
应头降下来.
2)搬下 FNC 锁针转臂.
用手搬下转臂以使 FNC 锁针释放,
可以让齿轮转动.
3)保持转臂的搬下状态, 慢慢转动
大齿轮检查小齿轮的转动平稳.
13. 检查换嘴动作.
打开[Unit]-[Head] 屏幕, 按 [Nozzle
Change]钮检查每个头换嘴正常.
注意----------------------------------------------
如果机器配备了自动换嘴站, 取消急停并检
查安全再执行换嘴动作.

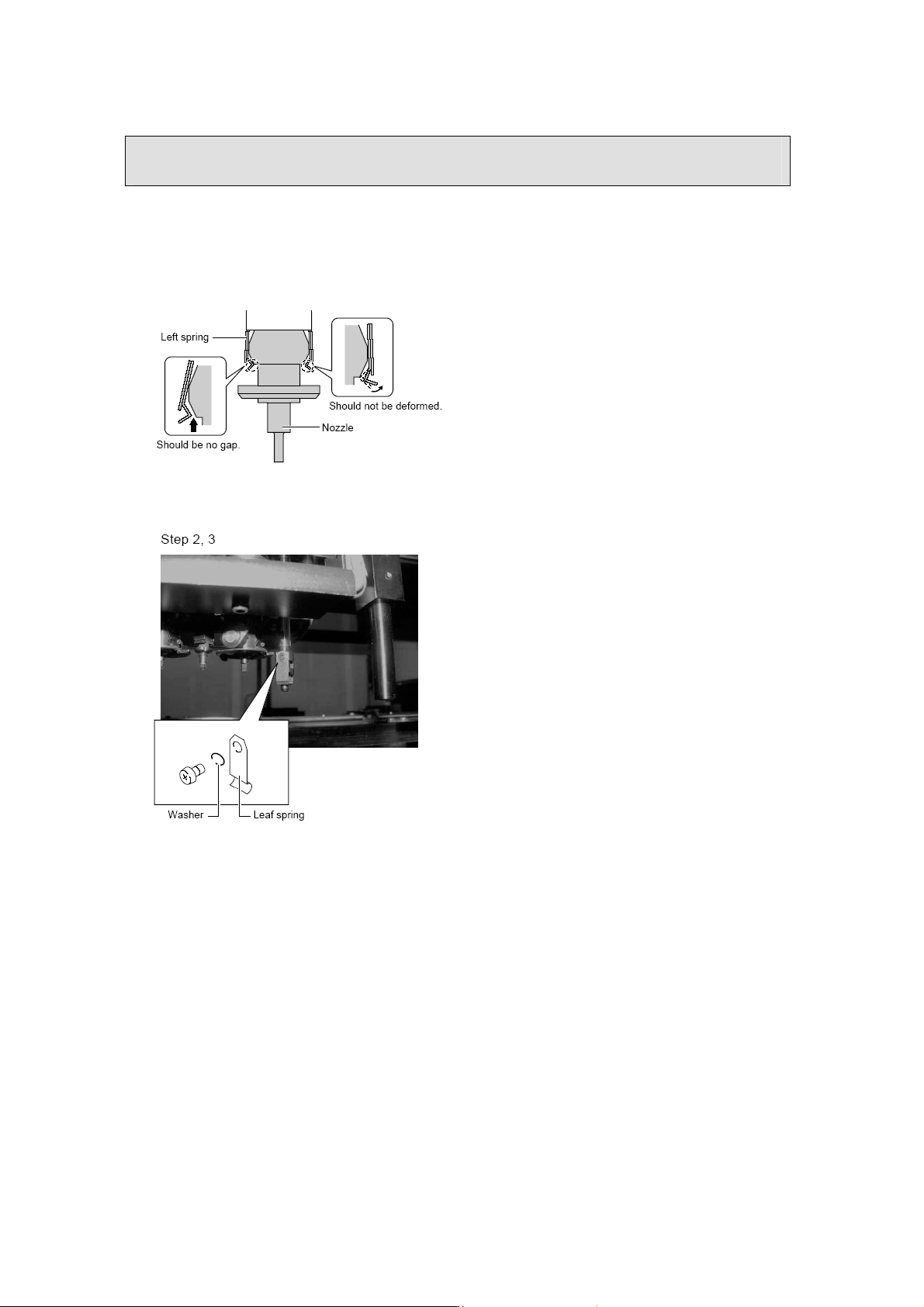

4. 吸嘴卡簧
如果卡簧不能稳定的卡住吸嘴, 它就会影响吸料, 识别和贴装操作. 要定期检查卡簧损坏,
卡簧和吸嘴之间的间隙, 以及变形
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
3. 拆下卡簧
用小十字改锥拆下固定损坏卡簧的
螺钉, 取下卡簧.
4. 装上新的卡簧.
按住新的卡簧的同时, 用小十字改
锥紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
5. 检查安装的状态.
1)检查卡簧和吸嘴之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
