8. 头上下电磁阀
如果某个头运动不顺畅, 或选择了低速但不在低速运动, 则头上下气阀或头的速度开关阀可
能损坏. 检查真空阀操作并更换它, 按以下步骤操作.
检查操作状态
1. 检查快速操作.
打开[Unit]-[Head]屏幕, 按[Head]钮
数次检查每个头下降和上升动作.
2. 检查低速操作.
打开[Unit]-[Head]屏幕, 按[Slow]钮
选择低速, 然后按[Head]钮数次检
查每个头下降和上升动作.
更换头上下电磁阀
如果发现头上下气阀损坏. 按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉头上下气阀的连接头.
3. 拆掉头上下气阀.
用小十字改锥松开固定头上下气阀
的二个螺丝并取下头上下气阀.
注意------------------------------------------------
小心不要丢掉头上下气阀后面的 O 型圈和
密封垫.
4. 装上一个新的头上下气阀
1)放好 O 型圈和密封垫.
2)用小十字改锥将二个螺丝固定头
上下气阀的.
5. 插上连接头.
把连接头插到新的气阀上.
6. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动稳定.
8. 头上下电磁阀
更换头上下速度开关阀
如果发现头上下速度开关阀(低速阀)损坏.
按以下步骤更换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉真空阀, 头上下气阀, 和真空
传感器的全部连接头和地线.
3. 拆掉气管.
1) 拆掉连接真空阀, 头上下气阀的
全部气管.
2)用十字改锥拆掉连在支架上的地
线.
4. 拆掉头下降传感器支架.
用 M3 内六角扳手拆掉固定头下降
传感器装置的两个螺丝. 同时拿掉
两个螺丝一起固定的传感器挡板.
5. 拆掉头部支架.
用 M3 内六角扳手拆掉固定头部支
架的四个螺丝. 把整个头部支架放
在头的左侧.
6. 拆掉真空阀装置.
用 M3 内六角扳手拆掉固定真空阀
装置的四个螺丝并取下.
注意-----------------------------------------------
不要丢掉 O 型圈.
7. 更换低速阀.
用小十字改锥松开固定低速阀的二
个螺丝并取下头上下气阀. 然后装
上一个新的低速阀.
8. 装上全部部件
按 2 至 6 步的相反程序装上真空阀,
连接头, 头部支架回其原来的位置
.
9. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动正确.
9. 换嘴站(对 YV100Xg,YV88Xg 机器)
灰尘在换嘴站中的堆积, 吸嘴传感器故障或传感器放大器调整不好可能导致吸嘴检测错误.
要定期清洁换嘴站.
清洁吸嘴站
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

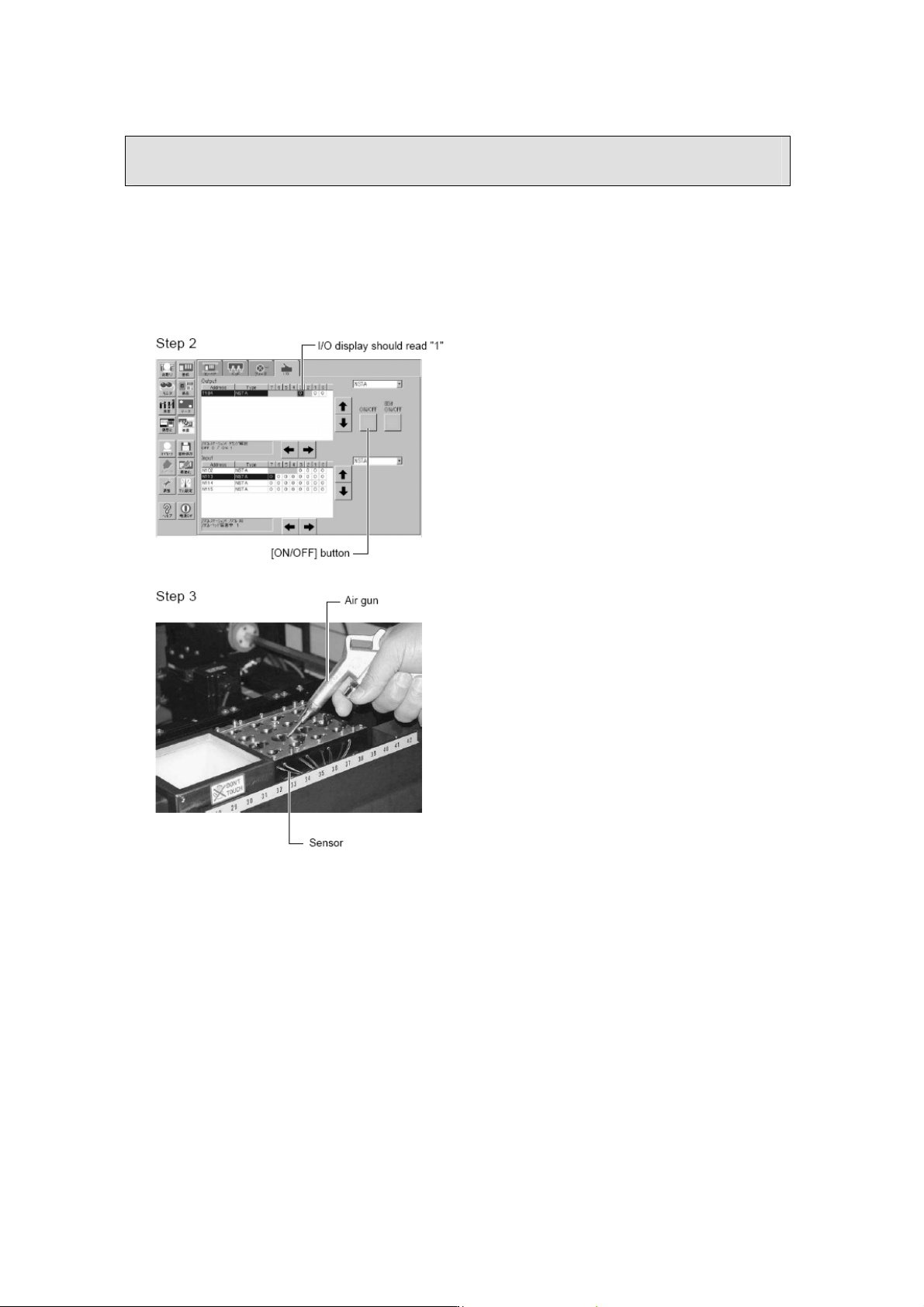

2. 打开吸嘴卡板.
1)打开[Unit]-[I/O]屏幕.
2) 光标指到“T184”-“3”(NOZZLE
STATION CLAMP).
3)按 ON/OFF 钮松开卡板.
(I/O 显示从“0”变到“1”)
3. 用气枪清洁
取出全部吸嘴后, 用气枪清洁换嘴
站中的灰尘.
4. 把全部吸嘴放回换嘴站.
清洁后, 把全部吸嘴放回到换嘴站
的原来的位置, 然后用 ON/OFF 钮
关闭卡板.
(I/O 显示从“1”变到“0”)
