5. 吸嘴座
如果标准头吸嘴座的弹簧动作(YV100Xg-F 1, 3, 5 和 7 头, 或 YV100Xg-S 的全部头)不好, 会
反过来影响全部的吸料, 识别和贴装操作. 用酒精清洁并用机油润滑以保证平稳的运动.
清洁吸嘴座
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴并把头降下来
拆下要清洁吸嘴座的全部吸嘴, 打
开[Unit]-[Head]屏幕, 按[Head]钮把
对应头降下来.
3. 清洁吸嘴座
1)把一块布或干净的纸放在头的下
边.
2)准备一个直径 10mm 且深度足够
容纳整个吸嘴座的小容器. 容器内
倒入 80%左右的酒精.
3)使吸嘴座浸在此容器内大约数秒
钟.
4)移开容器并有手活动吸嘴座数次
4. 再使吸嘴座浸在此容器内
重复 3 和 4 步直到弹簧动作平稳.
5. 用气枪清除异物.
用手堵住电磁阀排气孔的同时, 打
开 [Unit]-[Head] 屏幕, 按 [Blow] 钮,
使吸嘴轴中产生气流.
6. 润滑弹簧动作部分并检查运动
在弹簧动作部位加机油, 检查吸嘴
座上下动作数次.
6. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.
清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下 1 和 8 头的
过滤芯端盖. 2 到 7 头的过滤芯端盖
可以用手松开并拆下.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
将过滤芯端盖装回原来的位置. 不
要忘记安装 O 型圈. 并小心不要将
O 型圈损坏.
7. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

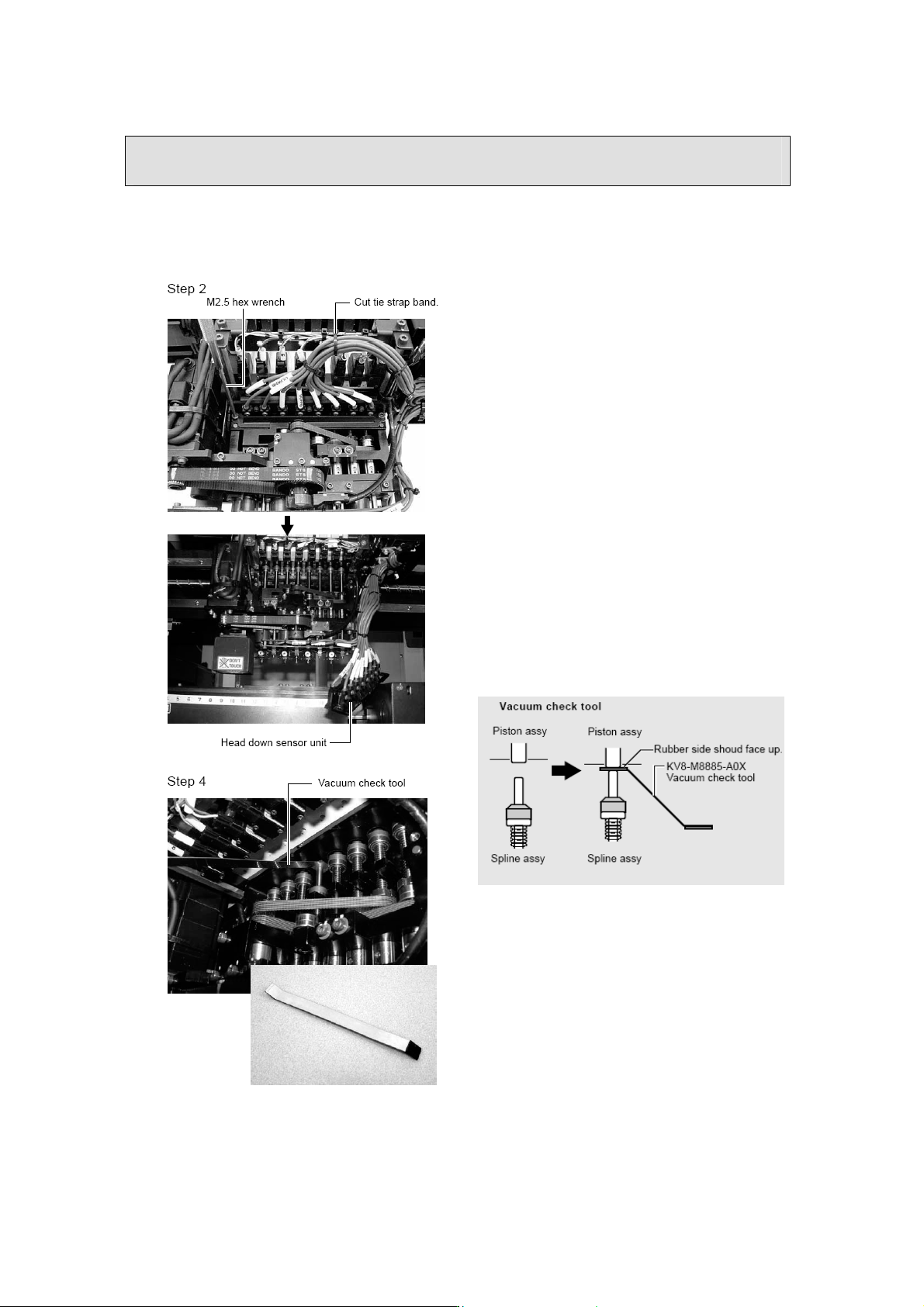

2. 拆除头下降传感器装置.
1)用 M3 内六角扳手拆掉固定头下
降传感器装置的两个螺丝. 同时拿
掉两个螺丝一起固定的传感器挡板.
2)剪掉固定头下降传感器导线的绑
线.
3)拆掉头下降传感器装置.
3. 拆掉挡板
一个塑料挡板装在头下降传感器装
置里面. 取出它.
4. 放上真空检查工具.
把要检查的头打下来, 把真空检查
工具的橡胶部分放在头的轴和活塞
之间, 如下图(橡胶表面必须朝上).
