3. FNC 锁针
6. 取下小转臂轴和转臂
1)用镊子或类似工具从已拆除 E 型
圈一端将小转臂轴推出.
2)夹住小转臂轴另一端并取出.
3)如果小转臂仍然在头上, 用手或
镊子取下.
注意-----------------------------------------------
当在第二小步取出小转臂轴时, 小转臂可能
掉下来, 所以不要丢失.
7. 拆除另一个小转臂.
按 5 到 6 相同的步骤拆除 E 型圈, 轴
和小转臂.
注意-----------------------------------------------
小转臂和轴都很小. 操作时不要丢失.
8. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的
黑色胶条是为了保证螺丝不会
掉下来. 取下此黑色胶条然后
松开螺丝.
3. FNC 锁针
9. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
10. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可以
拆下来.
FNC 锁针和弹簧此时可能向下滑
出来, 因此小心不要丢掉.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
11. 取出 FNC 锁针和弹簧.
如果 FNC 锁针和弹簧仍然在吸嘴轴
里, 抽出它们.
3. FNC 锁针

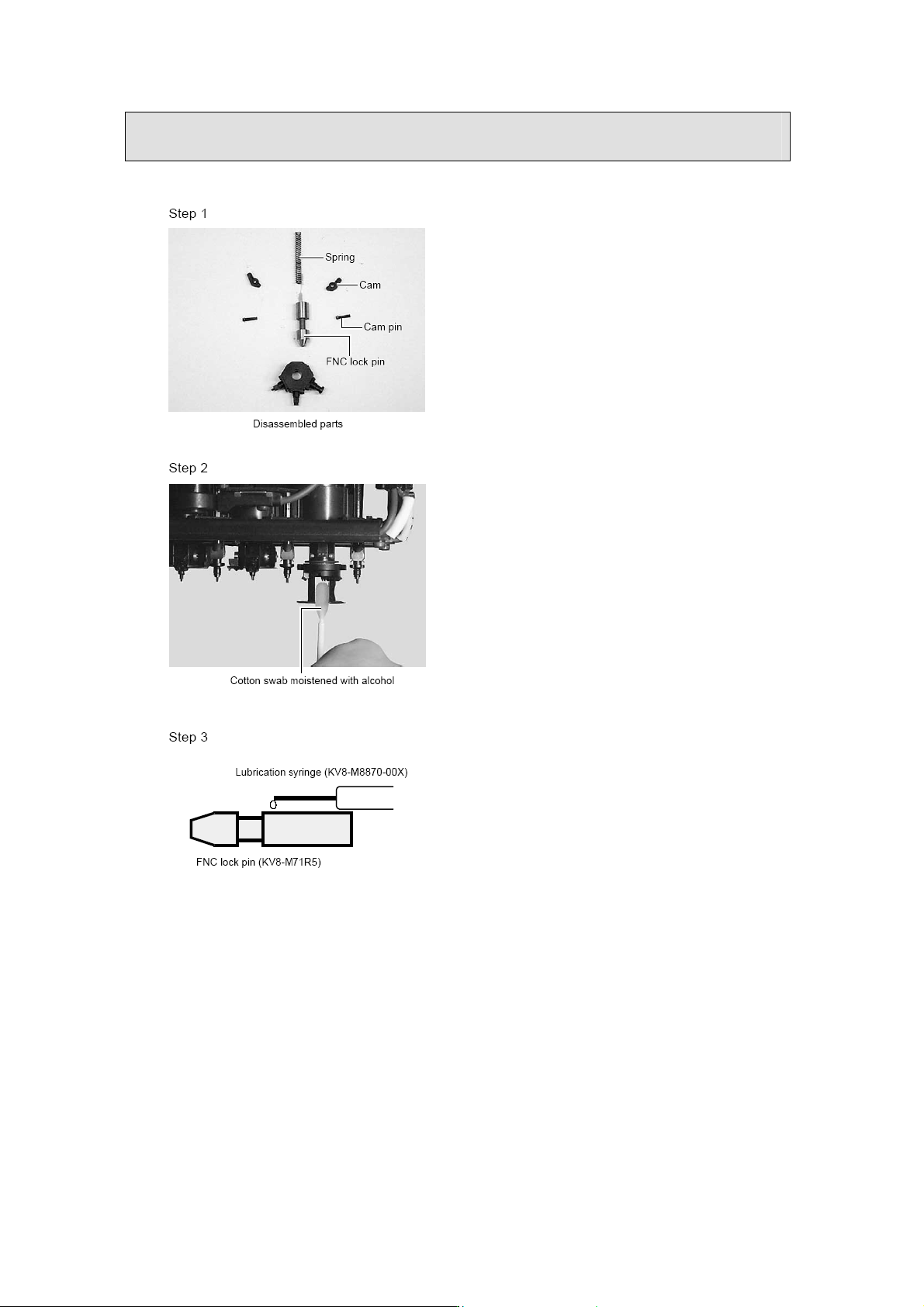

清洁和重装程序
1. 清洁 FNC 锁针部件.
用粘酒精的布将 FNC 锁针, 弹簧,
转臂和轴清洁干净.
2. 清洁 FNC 锁针孔.
1)用气枪清洁 FNC 锁针所在的吸嘴
轴孔.
2)用无绒毛的棉签粘酒精将 FNC 锁
针所在的孔擦干净.
参考-----------------------------------------------
安装 FNC 锁针部件之前, 一定要清洁吸嘴
轴.
3. 润滑 FNC 锁针.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给
FNC锁针加一两滴油并用
手摸匀.
