6. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.
清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下 1 和 8 头的
过滤芯端盖. 2 到 7 头的过滤芯端盖
可以用手松开并拆下.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
将过滤芯端盖装回原来的位置. 不
要忘记安装 O 型圈. 并小心不要将
O 型圈损坏.
7. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆除头下降传感器装置.
1)用 M3 内六角扳手拆掉固定头下
降传感器装置的两个螺丝. 同时拿
掉两个螺丝一起固定的传感器挡板.
2)剪掉固定头下降传感器导线的绑
线.
3)拆掉头下降传感器装置.
3. 拆掉挡板
一个塑料挡板装在头下降传感器装
置里面. 取出它.
4. 放上真空检查工具.
把要检查的头打下来, 把真空检查
工具的橡胶部分放在头的轴和活塞
之间, 如下图(橡胶表面必须朝上).
7. 真空阀

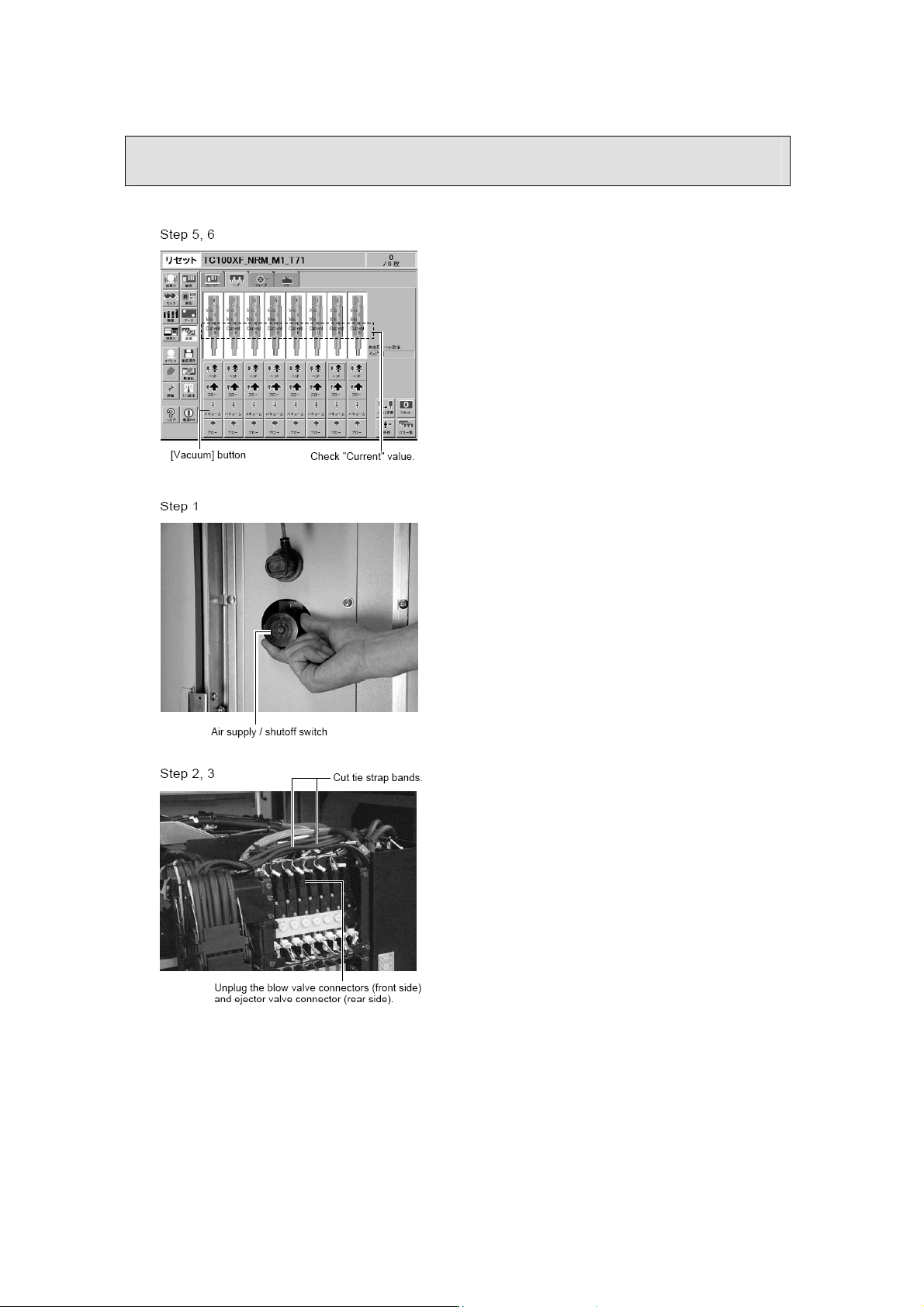

5. 把头的真空打开.
1)打开[Unit]-[Head]屏幕.
2)按要检查真空值的头的[Vacuum]
钮.
真空值会在图形上显示出来.
6. 检查吸料真空值.
打开真空时, 读取当前真空值显示
读数. 如果此值高于 180, 则此头的
真空阀正常. 如果此值低于 180, 则
此头的真空阀可能已经损坏并需要
更换.
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 剪掉绑线.
用偏口钳剪掉头组件上面固定全部
电线的绑线.
注意------------------------------------------------
一定不要剪断电线.
3. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
